橋梁点検用カメラ
| ＜高所型ポールユニット使用時＞ | ＜懸垂型架台ユニット使用時＞ |
| 商品名 | 商品コード | 備考 |
|---|---|---|
| HV-HT3000TB-U/D | R6V 02001 001 | 橋梁点検カメラ |
| HV-HT3000TB-U | R6V 01001 001 | 高所型ポールユニット |
| HV-HT3001TB-D | R6V 00001 001 | 懸垂型架台ユニット |
特徴
●目視が困難な箇所に対して、安全かつ効率的に橋梁点検やひび割れ測定が可能なカメラでです。
●架台ユニット（懸垂型）やポールユニット（高所型）と組合わせて使用、カメラで撮影したい映像を手持ちのタブレットに転送します。
●カメラ映像は無線でタブレットに転送＆保存、映像上にはクラックスケールを表示させることも可能です。
●1人で運搬、5分で簡単に設置できます。
●暗い場所や遠くまでよく見えます。
映像例
カメラ映像は無線でタブレットに転送できます。

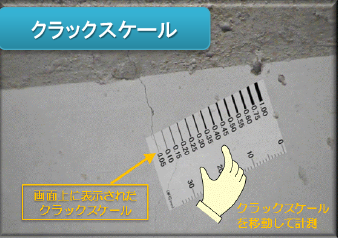

付属タブレットに映った映像上にクラックスケールを表示、ひび割れの視認が容易になり静止画としても保存可能です。
付属品
|
・中継ユニット ・MicroSDカード ・変換アダプタ ・バッテリー×4 ・バッテリー充電器 ・バッテリー充電器用DCケーブル1.6ｍ ・バッテリー充電器用ACケーブル1.9ｍ ・カメラユニット落下防止金具 ・中継機落下防止金具 |
・タブレットPC ・ACアダプタ ・タブレットPC用電源ケーブル0.9ｍ ・収納ケース ・ショルダーベルト ・セットアップマニュアル ・点検作業マニュアル（HV-HT3000TB-D） ・点検作業マニュアル（HV-HT3000TB-U） ・操作マニュアル（HV-HT3000TB-D） ・注意書き×2 |
組合せ品
| 商品名 型式 | 商品コード | 備考 |
|---|---|---|
| ポールユニット HV-HT3000TB-U | R6V 01001 001 | 高所型 |
橋面の高欄の笠木に設置し、下方向に最大4.5ｍ伸ばせます。
橋桁側面や下面(桁高3m以下の橋梁)、支承部を点検します。
道路側への占有幅は約1ｍの作業スペースが必要です。
| 商品名 型式 | 商品コード | 備考 |
|---|---|---|
| 架台ユニット HV-HT3001TB-D | R6V 00001 001 | 懸垂型 |
地上に置き、伸長可能なポールで橋梁を見上げるタイプです。
最大伸長地上から約10.5ｍ（桁下高さ30ｍ以下の橋梁に適用）です。
三脚は最大拡張で約2.2ｍで平坦な作業スペースが必要です。
仕様
| 商品コード | R6V 02001 001 | |
|---|---|---|
| 名称 | 橋梁点検ロボットカメラ | |
| メーカー | 株式会社日立情報制御ソリューションズ | |
| 型式 | HV-HT3000B-U/D | |
| 視認性能 | ズーム：光学30倍（20ｍ先で0.2mm幅のひび割れが視認可能） 視認補助：手振れ補正、コントラスト補正、霧除去 |
|
| 撮影 | 動画、静止画撮影（同時撮影が可能） | |
| 便利機能 | 自動撮影機能、低倍率自動撮影、計測機能 | |
| 照明・距離計 | カメラ装置に付属 | |
| 計測機能 | 実測誤差10％以内 | |
| ポール伸長 | ポールユニット | 10.5ｍ |
| 架台ユニット | 4.5ｍ | |
| 光学ズーム倍率 | 30倍 | |
| 画素数（ドット数） | 約92万画素（1,280×720） | |
| 無線LAN | IEEE802.11ｎ 5GHz対応 | |
| 可動範囲 | パン（水平）：左方向180度 右方向180度 チルト（縦）：上方向90度 下方向90度 |
|
| 電源 | バッテリー | |
| 電池寿命 | 約3時間 | |
| 使用温度、湿度 | ー10～40℃、75％以下 | |
| 寸法（W×D×H） | カメラユニット | 190×130×160mm（バッテリー含まず） |
| 中継器ユニット | 170×50×180mm（バッテリー含まず） | |
| ポールユニット | 1,730×160×200mm | |
| 架台ユニット | 1,350×210×280mm | |
| 質量 | カメラユニット | 約1,450kg |
| 中継器ユニット | 約660ｇ | |
| ポールユニット | 約9.2kg | |
| 架台ユニット | 約12.5kg | |
※NETIS登録番号：KT-160016-VE
※国土交通省 点検支援技術 性能カタログ登録番号：BR010019-V0322
