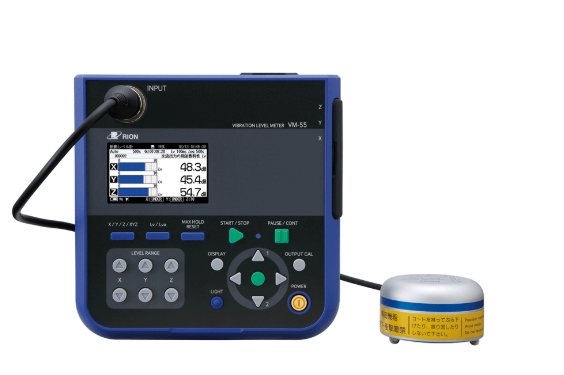

振動計 VM-55EX/VM-57EX
![]() |
![]() |
●VM-55EX | ●VM-57EX |
型式 | 商品コード | 備考 |
---|---|---|
VM-55EX | R2E 00180 001 | |
VM-55EX | R2E P0180 001 | 校正付 |
VM-57EX | R2E 00180 002 | |
VM-57EX | R2E P0180 002 | 校正付 |
特徴
●振動レベルおよび振動加速度レベルの瞬時値や時間率レベル、時間平均レベル、最大値、最小値を3方向同時に測定します。
●従来機はどちらか選択して計測する振動レベル(Lv)と振動加速度レベル(Lva)を同時測定し、
オート1ストア(瞬時値)・オート2ストア(演算値)がひとつのオートストア機能でメモリできます。
●見やすいカラー液晶画面の日本語表示で、簡単に操作ができます。
●メモリーカードは大容量SDカードに対応最大32GB(測定データはCSV出力。Excelなどの表計算ソフトで扱えます)。付属SDカードは512MBです。
●単三形アルカリ乾電池・ニッケル水素充電池で約27時間測定できます。
●本体は防塵防水性能IP54相当になります。
●販売オプションプログラムの追加機能にて、3方向同時1/3オクターブバンド実時間分析 、3方向同時波形収録が可能です。
ディスプレイ表示画面例
・メニューリスト表示 | ・測定画面Lv |
![]() |
![]() |
・演算値画面 | ・時間-レベル画面Lv |
![]() |
![]() |
付属品
・ピックアップセンサーPV-83C |
・ピックアップセンサーケーブル3m ・SDカード512MB(装着済) ・ACアダプタ ・電源ケーブル1.7m ・単3形アルカリ乾電池×各8(装着済、予備) ・収納ケース ・取扱説明書 ・簡易取扱説明書 ・基準適合検査済証または検査済証 ・動画のご案内 <以下、R2E P0180 001のみ付属> ・校正証明書写し |
![]() |
組合せ品
機種名 | メーカー | 型式 | 商品コード |
---|---|---|---|
レベルレコーダー | リオン | LR-07 | R2F 10100 003 |
環境表示器 | 鶴賀電機 | 3019 | RT1 00003 001 |
測定収納BOX | 城山電機 | NV-BOX | R5M 11200 001 |
測定収納BOX | 城山電機 | NV-BOX2 | R5M 11200 002 |
機種名 型式 | 商品コード |
---|---|
計測ソフトウェア AS-60VM | R5N 00001 001 |
・オートストアデータをコンピュータで管理することが可能です。
・読み込んだ測定データのTime-Levelグラフの表示や複数チャンネルの同時表示・グラフの重ね書き、
各種演算、帳票の作成が可能です。
販売品
・延長コード10m、50m(コードリール付)、100m(コードリール付)※注文時手配となります。
・記録紙/LR-07用 商品コード:R2F0000000000003
・ペン/LR-07用 商品コード:R2F0000000000002
レベルレコーダーとの接続方法
![]() |
“Z”端子に接続したケーブルをレベルレコーダーに接続する。 |
測定中は必ずレベルレコーダーの本体カバーを取り付けて下さい。 |
▲このページのTOPへ
仕様
商品コード | R2E 00180 001/R2E 00180 002 | |
---|---|---|
呼称 | 振動レベル計 | |
メーカー | リオン | |
型式 | VM-55EX/VM-57EX | |
校正書写し | あり | |
適合規格 | 計量法 振動レベル計JIS C 1510:1995/JIS C 1517:2014 | |
測定機能 |
3方向同時測定が可能 振動レベル(Lv)および振動加速度レベル(Lva)、 |
|
演算測定 | ・振動レベルおよび振動加速度レベルのパワー平均(Leq) ・振動レベルおよび振動加速度レベルの時間率レベル (L5、L10、L50、L90、L95) ・振動レベルおよび振動加速度レベルの最大値(Lmax)、最小値(Lmin) |
|
測定周波数範囲 | 振動レベル:1〜80Hz、振動加速度レベル:1〜80Hz | |
測定レベル範囲 | 振動レベル鉛直方向 Lv-Z 25〜120dB/25〜129dB | |
振動レベル水平方向Lv-X/Y 30〜120dB/30〜122dB | ||
振動加速度レベル Lva30〜120dB(0dB=10-5m/s2)/30〜129dB | ||
周波数補正 | 鉛直振動特性(計量法及びJISによる)、水平振動特性(JISによる)、 平坦特性(JISによる) |
|
レベルレンジ | 10dBステップ6レンジ切替、3方向独立 10〜70、10〜80、20〜90、30〜100、40〜110、50〜120dB |
|
測定時間(共通) | 設定された測定時間で演算測定が可能 (500秒、10秒、1分、5分、10分、15分、30分、 1時間、4時間、8時間、24時間) |
|
測定時間 |
ストアモードmanual:ユーザー設定(1~59s、1~59m、1~24h) ストアモードAuto/Timer Auto:ユーザー設定(1~59s、1~59m、1~1000h) |
|
SDカード | SD/SDHC(最大容量32GB) | |
ストアモード | manual/Auto/Timer Autoの3種類 | |
マニュアル |
1アドレスずつ測定結果を測定開始時刻とともに記録 本体内部メモリ(3方向1組最大1,00組)またはSDカードにデータを記録 |
|
オート |
振動レベル(Lv)および振動加速度レベル(Lva)の瞬時値、各演算値を連続記録 データはSDカードに記録(本体内部メモリには記録しない) |
|
タイマーオート | 振動レベル(Lv)および振動加速度レベル(Lva)の瞬時値、各演算値を連続記録 | |
電源 | 単3形乾電池×8本、ACアダプタ(NC-98C) | |
外部電源電圧 | 5~7V(定格電圧6V) | |
消費電流 | 約80mA(DC12V乾電池8本)、AC100V側消費電力:約4VA | |
電池動作時間(23℃) |
アルカリ乾電池:最大約27時間 ニッケル水素充電池:約27時間(eneloop Pro) (本器の設定および製造メーカにより動作時間は変わります) |
|
防塵防水性能 | IP54 | |
使用温度 | −10〜50℃、90%RH以下(結露しないこと) | |
振動ピックアップ | 3方向振動ピックアップ:PV-83C | |
寸法(全幅W×奥行D×全高H) | 175mm×175mm×40mm | |
質量 | 約780g(電池含む) |
ソフトウェアインストール
●VMシリーズ用日報ソフト
ソフトウェアのインストールはこちら
資料
商品コード | R2E 00180 001 | R2E P0180 001 | R2E 00180 002 | R2E P0180 002 |
---|---|---|---|---|
取扱説明書 | ![]() |
![]() |
||
付属品一覧 | ![]() |
![]() |
![]() |
![]() |
ペラチラシ | ![]() |
|||
通信カタログ | ![]() |
![]() |
||
メーカーカタログ | ![]() |
![]() |
FAQ
振動計のセンサーケーブルは元々何メートル仕様ですか?
ケーブルの延長はできますか?
レンタル品の振動計に付属しているケーブルは3Mです。
センサーケーブルの延長は可能です。(メーカー取寄せ・販売品)
ケーブル長は 10M、30M、50M、100M よりお選びください。
(※30Mからリール式となります。)
