レイアウトツール自動墨出しシステム RPT600
| 型式 | 商品コード | 備考 |
|---|---|---|
| RPT600 | R1D 0010L 002 |
特徴

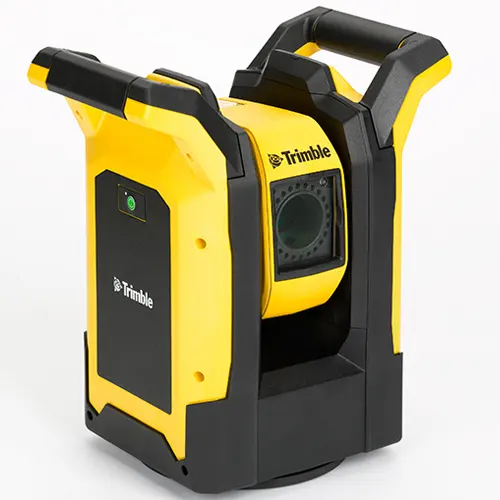

●RPT600は建築現場に特化した自動墨出しシステムです。
●紙図面と照らし合わせながら行う建築現場の墨出し作業を1人で効率的に行うことができます。

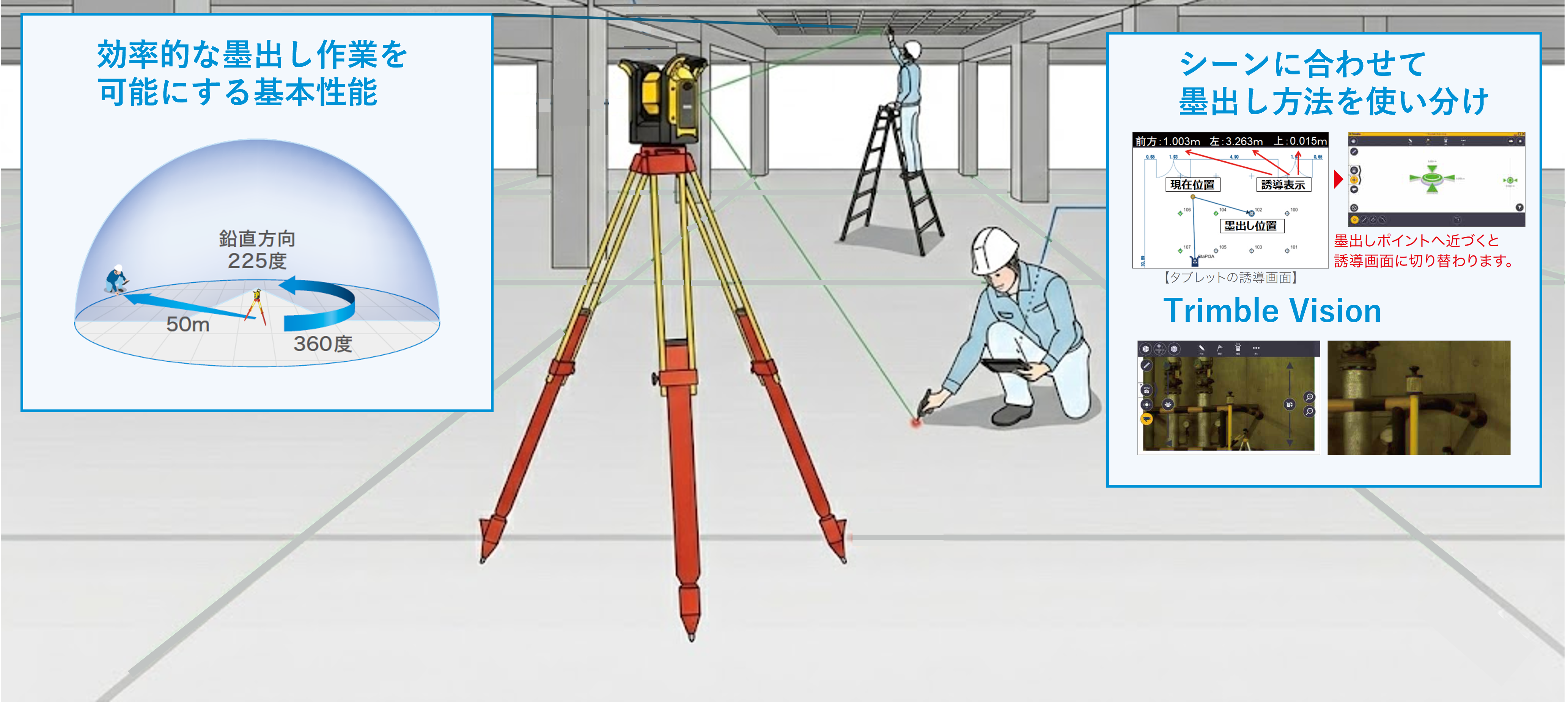

●半径50m以内で360度、鉛直方向は225度の範囲で墨出しが可能です。
●現場の状況に合わせた墨出し方法を使い分けが可能です。

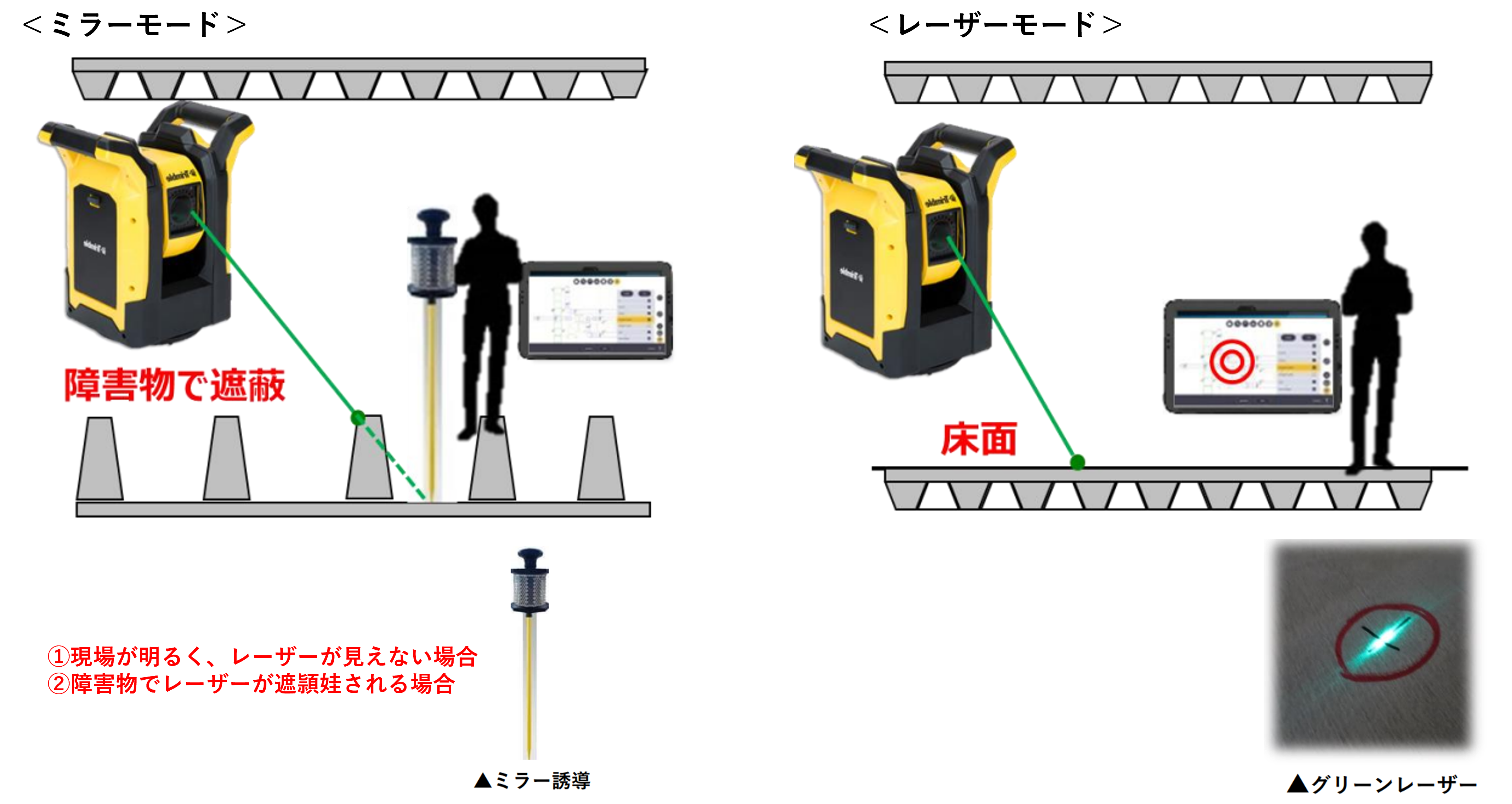

ミラーモードでは自動追尾機能で天井や床に障害物があっても使用可能。
レーザーモードでは天井や床へ即座に墨出しが可能。

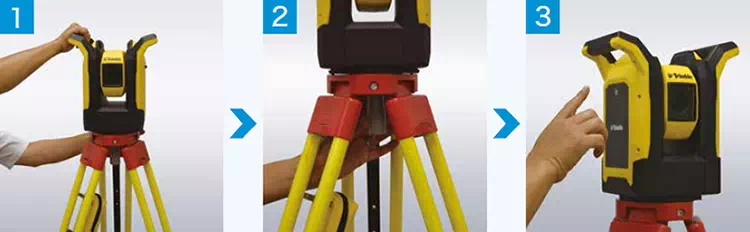

●セットアップも簡単！
自動で傾きを補正し、ミラーの自動追尾をします。

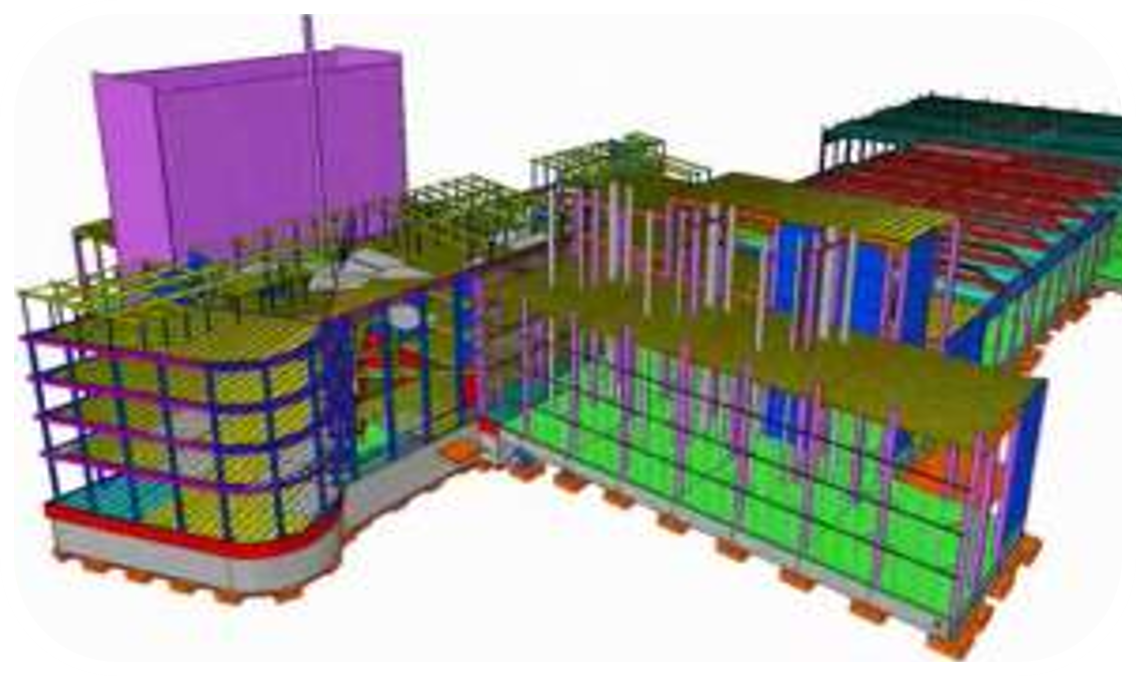

●3Dデータでの操作も可能です。
（DWGとIFCとCSVの拡張子に対応しています）
概要

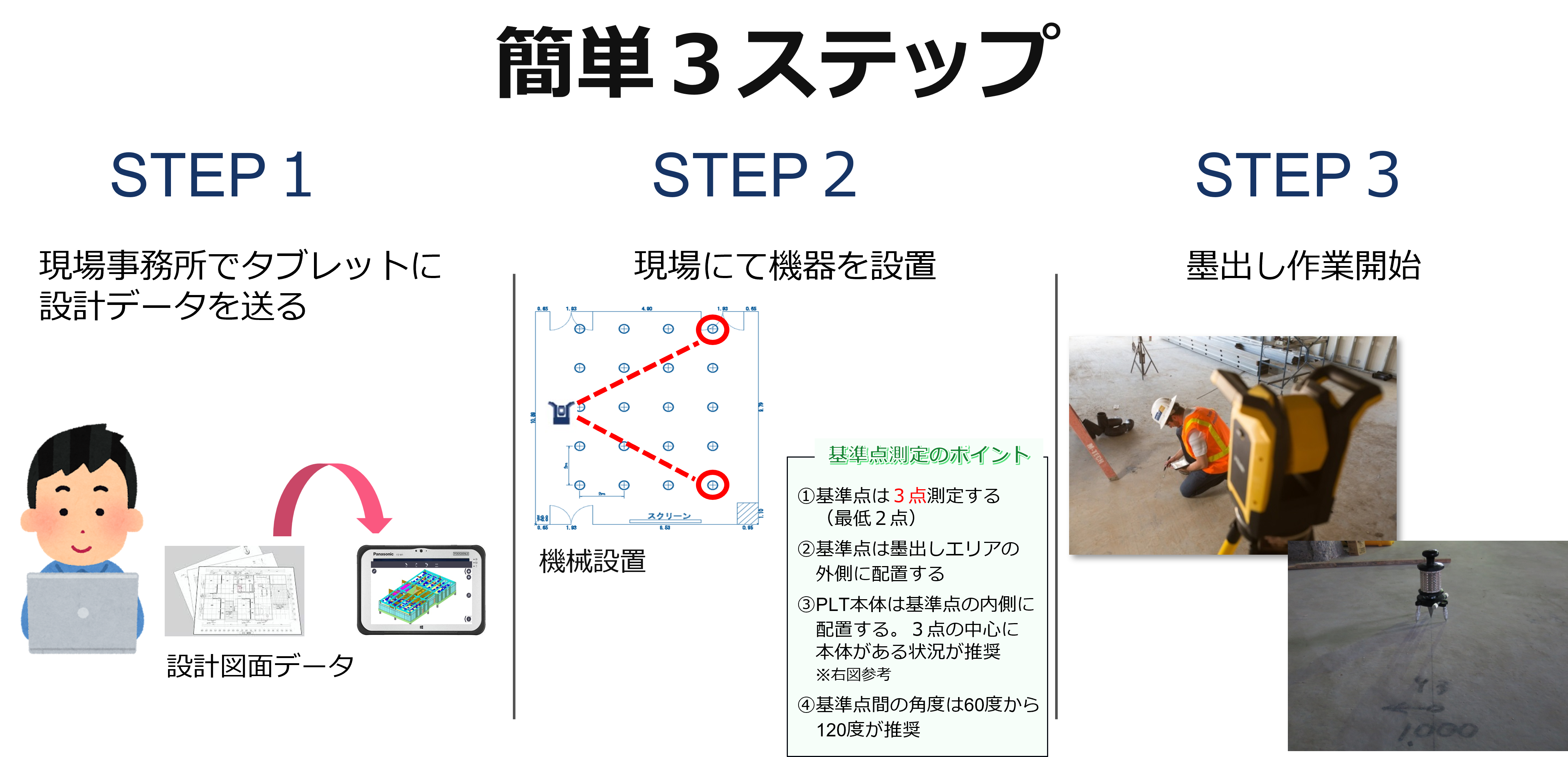

使用方法
専用アプリ

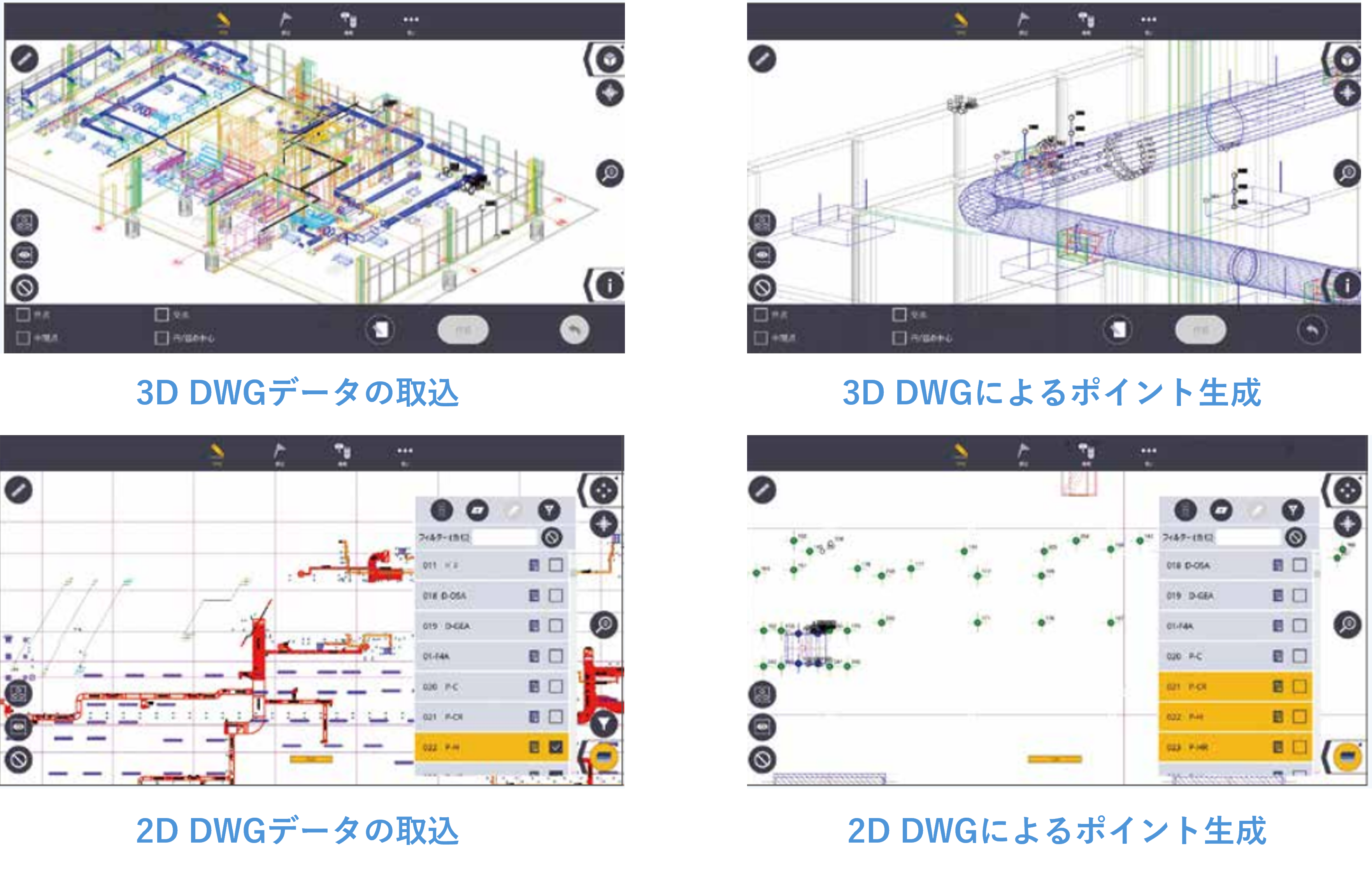

専用アプリ「Trimble Field Link」は、直接設計データをタブレットに取り込めます。
ICFファイル、3D・2D DWGファイル、CSVファイル等、様々な設計データに対応いたします。

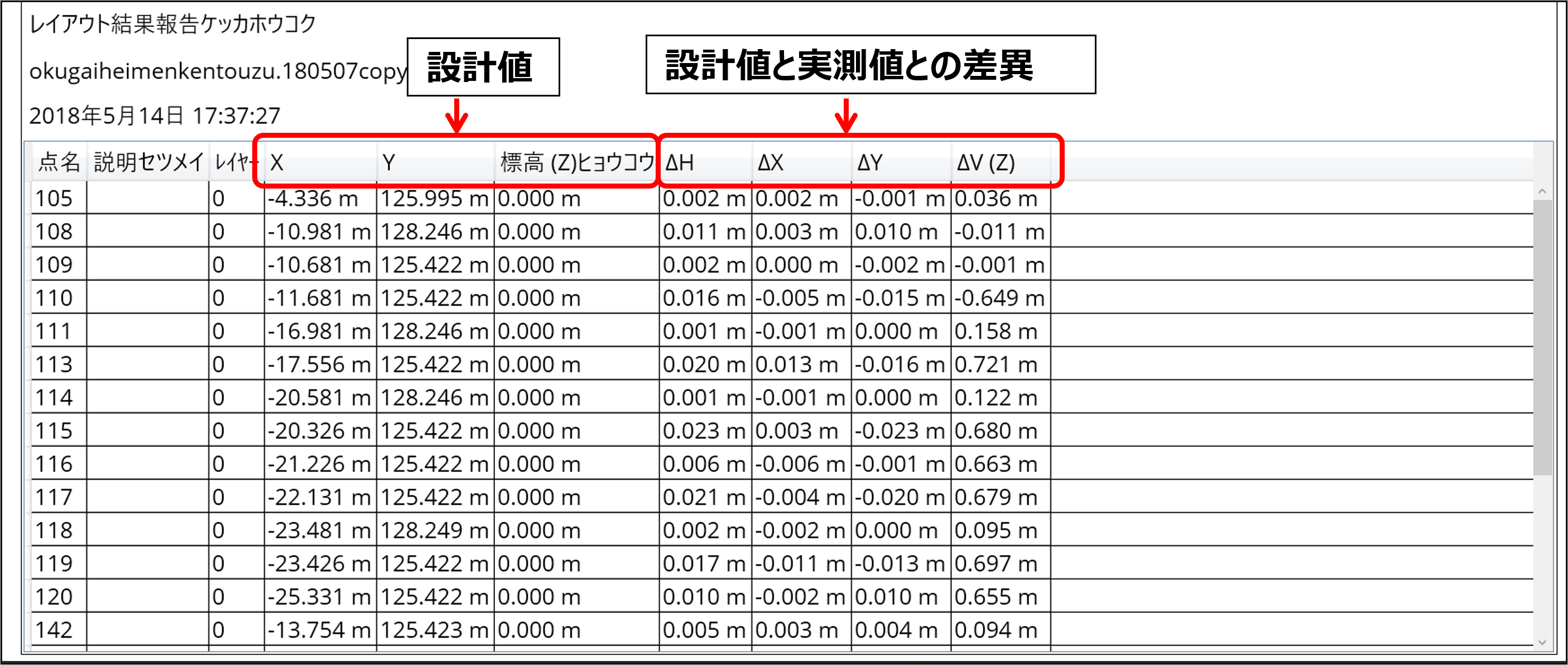

作業履歴はCSV形式で出力・編集が可能です。
付属品
| ・プリズム | ・ターゲットプレート×10 | ・本体充電器 |
| ・本体ACアダプター用ケーブル | ・本体用バッテリー×２ | ・本体収納ケース |
| ・操作用タブレット | ・タブレット用ACアダプター | ・タブレット用ACアダプター用ケーブル |
| ・プリズムベース | ・ダブルヘッドスタッド | ・ハードケース |
| ・ポンチ | ・ポール | ・伸縮プリズムポール |
| ・ポール収納袋 | ・アイコン説明資料 | ・簡易マニュアル（現場操作編） |
| ・簡易マニュアル（事務所準備編） | ・簡易マニュアル（補足資料） | ・弊社検査成績書 |
| ・本体バッテリ用ACアダプター |
組み合わせ品

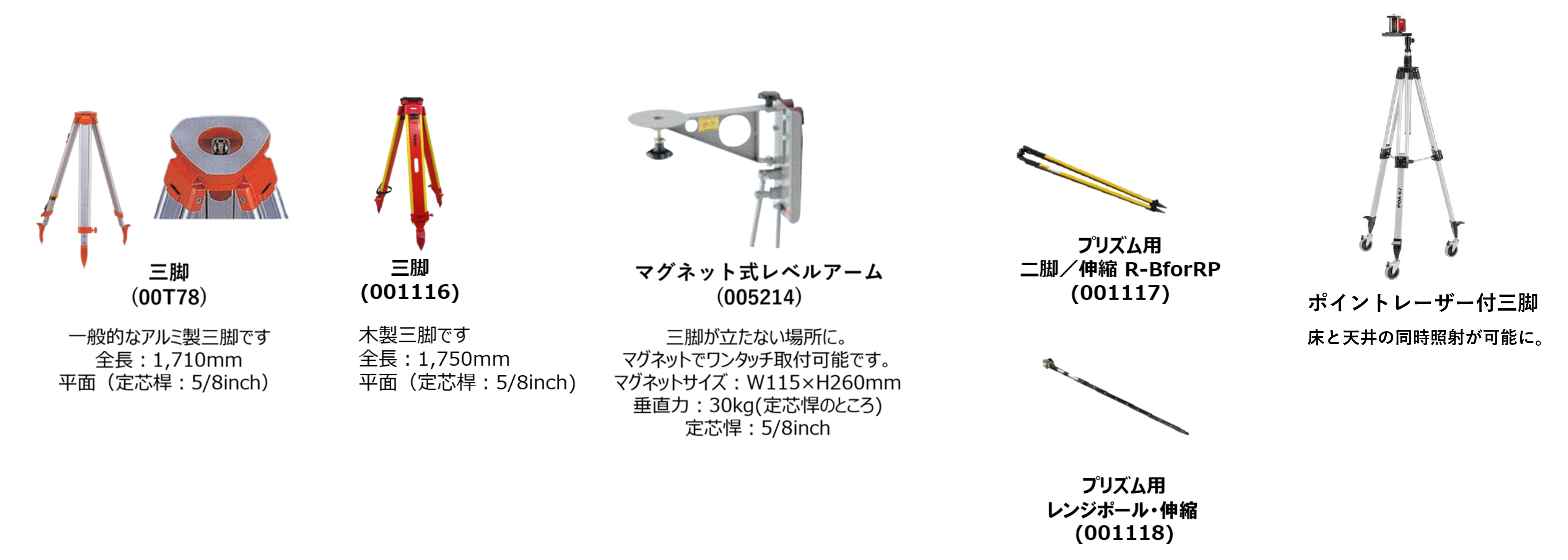

※三脚は必須組み合わせ品です。
| 商品名 | 商品コード | 管理番号 |
|---|---|---|
| 三脚 | R4C 2L170 001 | 00T78 |
| 三脚（木製） | GH5 00801 001 | 001116 |
| マグネット式レベルアーム LA-MG | R4B 9000M 001 | 005214 |
| プリズム用二脚/伸縮 | GH5 00802 001 | 001117 |
| プリズム用レンジポール/伸縮 | GH5 00803 001 | 001118 |
| ポイントレーザー付三脚 POA66/67 | R4C LC108 001 |
仕様
| 商品コード | R1D 0010L 002 | |
|---|---|---|
| 名称 | レイアウトツール自動墨出しシステム | |
| メーカー | ニコン・トリンブル | |
| 型式 | RPT600 | |
| 測距範囲 | 1.5～100m※ ※ 360度キャッツアイ使用時 |
|
| 動作範囲 | 水平：360° 鉛直：225° | |
| 座標精度 | 3mm@50m(ISO 17123-5) ※使用環境、気象条件、測定対象物により変動します。 |
|
| 自動整準範囲 | ±5° | |
| レーザー | グリーンレーザー(クラス2) | |
| カメラ | 解像度：752px×480px、倍率：5倍 | |
| データ入力形式 | 2D DWGファイル/CSVファイル/IFCファイル/デジタルPDFファイル/3D DWGファイル | |
| データ出力 | CSVファイル/2D DWGファイル/3D DWGファイル | |
| 電源 | バッテリー | |
| 電池寿命 | 本体 | ４時間 |
| タブレット | 2時間 | |
| 使用温度・湿度 | -20℃～+50℃ | |
| 保護等級 | IP55 | |
| 寸法(W×D×H) | 240 ×170×300mm | |
| 質量 | 約5.5kg(バッテリー含む) | |
