鉄管・ケーブル探知器 MPL-H11PTG
| 商品名 型式 | 商品コード | 備考 |
|---|---|---|
| MPL-H11PTG | R3D 50002 001 |
特徴
●遠隔操作機能と併用することで、探索現場に最適な周波数を選択できる新機能です。
●遠隔機能を搭載し、受信器から送信器の設定変更が可能となります。
●従来の送信電流による接続確認機能に加え、抵抗測定によるバーグラフでアース状況をより正確に確認できる新機能です。
各部名称
●送信器
●送信器スイッチ
●受信器
●表示器スイッチ
付属品
| ・送信器（単一アルカリ乾電池×8本） | ・直接法リール |
| ・受信器（単三アルカリ乾電池×6本） | ・アース棒 |
| ・外部コイル5ｍ（38kHz） | ・直接法用マグネチック接続コード |
| ・外部コイル5ｍ（9.5kHz） | ・取扱説明書 |
| ・外部コイル操作棒 | ・弊社検査成績書 |
仕様
●送信器
| 商品コード | R3D 50002 001 |
|---|---|
| 名称 | 鉄管・ケーブル探知器 |
| メーカー | 高千穂産業株式会社 |
| 型式 | MPL-H11PTG |
| 送信周波数 | 512Hz/9.5kHz/38kHz/80kHz（4周波数選択） 直接法のみ9.5kHz/38kHzを多重送出 |
| 送信出力 | 最大5W（80kHzのみ最大1W） 直接法の自動出力調整機能付 |

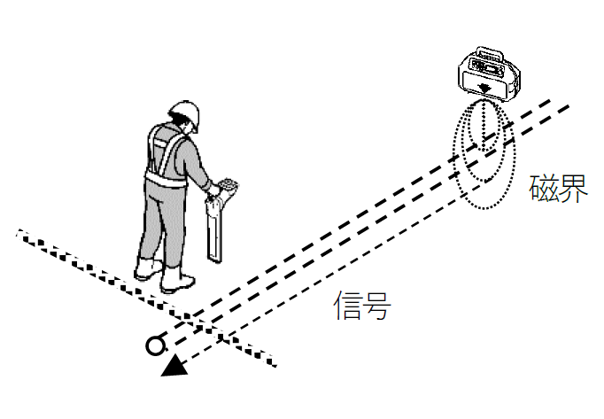

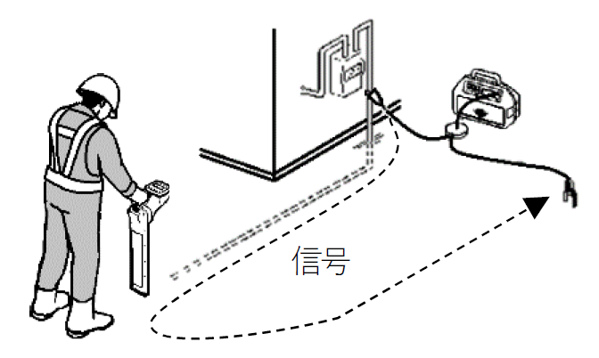

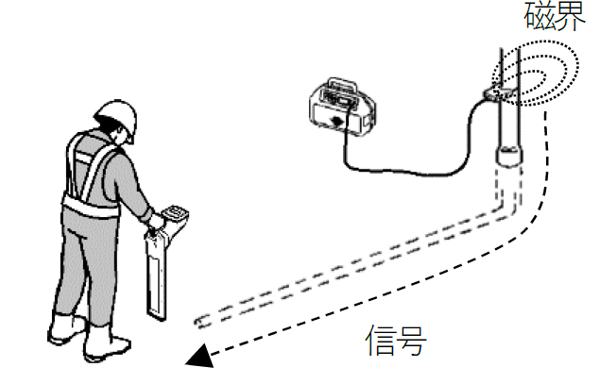

| 送信方法 | 間接法・直接法・外部コイル法 コネクタ接続の自動認識機能付 |
| アース確認機能 | 直接法送信時のアース接続良否をバーグラフで確認可能 |
| 遠隔操作機能 | 920MHz特定小電力無線(ARIB STD-T108準拠)15チャンネル |
| AC測定機能 | AC0V～250V（25V以上で警報音） |
| 電源 | 単一アルカリ乾電池×8本 |
| 電池残量 | バーグラフと％で残量表示 電源切り忘れ防止機能付 |
| 連続動作時間 | 50時間/直接法（4mA出力、20℃時） 20時間/間接法・外部コイル法（50％出力、20℃時） 10時間/各送信方法の最大出力時（20℃時） |
| 表示器 | LCD表示器 夜間作業用のバックライト付 |
| 動作温度 | -20℃～50℃ |
| 寸法・質量 | 最大261×314×110mm/収納時227×314×110mm・約3.6kg |
| 構造の材質 | 耐衝撃、耐寒性ABS |
| 防水規格 | IP54 |
●受信器
| 受信周波数 | 512Hz/850Hz/9.5kHz/38kHz/80kHz 自然磁界：ラジオ波9kHz～33kHzの自動サーチ機能付 電力：50～60Hz ガス：100～120Hz |
|---|---|
| 位置測定 | 最大法/最小法/全測定モード |
| 深度測定 | 0～5m 精密測定（差動法） 0～10m 連続測定（和動法） |
| 電流測定 | 埋設物に流れる信号電流をmAで表示（深度測定時） |
| 遠隔操作機能 | 920MHz特定小電力無線（ARIB STD-T108準拠）15チャンネル 送信器の周波数と出力の変更と状態確認が可能。通信可能距離150m（標準） |
| ノイズ測定機能 | 環境のノイズ量を測定し送信信号量との比を表示 |
| デジタル水準器 | 受信器の傾きを表示 |
| 表示器 | LCD表示器（数字、英文字、バーグラフ）、バックライト付 |
| 電源 | 単三アルカリ乾電池×6本（6V～9V） |
| 連続動作時間 | 標準18時間（20℃）常時電池残量を連続表示 |
| スピーカー音 | 内臓スピーカーより出力。音量調整機能付 |
| データ記録機能 | 最大400件の深度/電流指数/測定日時を記録 |
| 動作温度 | -20℃～50℃ |
| 寸法・質量 | 寸法：660×130×270mm 質量：約2.1kg |
| 構造の材質 | 耐衝撃、耐寒性ABS |
| 防水規格 | IP54 |
資料
| 商品コード | R3D 50002 001 |
|---|---|
| 取扱説明書 |  |
| 付属品一覧 | |
| ペラチラシ | |
| 通信カタログ | 準備中 |
| メーカーカタログ | |
