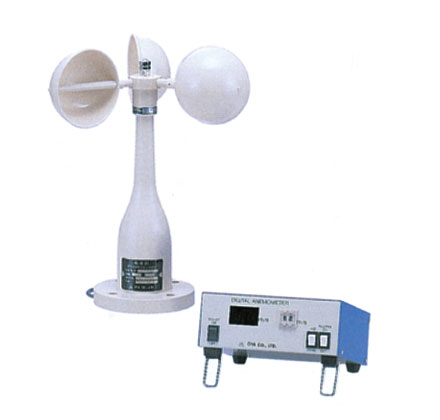

風速計 OT-902

型式	商品コード
OT-902	R2N 00600 001

●瞬間値と平均値の切替表示が可能。

●警報値の任意設定が可能、内蔵ブザーでお知らせ。

●警報接点出力（無電圧接点）付き。

●工事現場、高速道路、工場、クレーン作業等の安全、施設の保全に。

瞬間値と平均値の表示切換を現場に応じて行い設定値をセットすれば、内蔵ブザーが作動すると共に外部出力（無電圧接点）を利用した様々な制御ができます。

・背面パネル

・操作パネル

（ALARM OUT）
警報出力です。無電圧Ａ接点 AC100V 1A

（ALARM CONTI）
警報継続入力です。
ここを短絡すると警報が解除されません

（DC12V IN）
DC電源入力。DC10〜16Ｖの範囲でご使用下さい。

（SENSOR-IN）
風速発信器を接続します。
交流発電式は白・黒を接続下さい。

（AC100V IN）
AC電源入力です。AC90〜110Vの範囲で御使用下さい。AC電源を使用する場合、DC電源には接続しないで下さい。

（FG）
フレームグランドです。
ケースを設置したい場合にご使用下さい。

（1）．電源スイッチ
本装置の電源スイッチです。

（2）．AVE／PEAKスイッチ
平均／瞬間表示切替スイッチです。

（3）．BUZZER ON／OFFスイッチ
警報音のON／OFF切替スイッチです。

（4）．LED表示器
風速を表示します。

（5）．警報設定スイッチ
警報の敷居値を設定するスイッチです。この値以上になると警報が動作します。

・ACケーブル（1.5m）

・接続ケーブル（20m）

・取扱説明書

・弊社検査成績書

※センサー、指示計間の接続ケーブルが20m以上必要な場合は販売とさせていただきます。

・設置プレート　OT-901・902兼用 48.6φmm用　商品コード：R2N0060000000007	・小型LED表示灯 PEW-100B-R ※ブザー音85dB　AC100V　IP54 　商品コード：R2N0060000000010	・回転灯（大） ※ブザー音105dB　AC100V　IP23 　商品コード：Q05KAI0000000006

表示灯／回転灯用　取付L金具（小・大）　商品コード（小）：R2N0060000000001 　商品コード（大）：R2N0060000000002	・表示灯／回転灯用　取付クランプ　商品コード：R2N0060000000003

・回転灯用ケーブルm指定取付 ※指示計迄の接続ケーブルは販売となります。
