レーザーセオドライト DT-110LF



型式 商品コード
DT-110LF R1J 05300 001

特徴

●雨や湿気、ホコリの多い土木現場で安心して使用できる放水防塵設計。(IPX6)

●鉛直角自動補正装置を内蔵したことにより高度な設定・観測作業が可能。

●レーザースポット径が最大到達距離300mでΦ12mmと長距離推進作業や橋梁工事での位置決め作業に対応。

●アルカリ単3形乾電池×4本で28時間の使用可能(レーザー単独使用時)。

用途

主な用途としてはトンネル工事・シールド工事・推進工事現場で掘削機等の方向制御に使用します。

また、鉄骨位置出し、墨出し位置決め、一般勾配の高さ出し等の幅広い場面でも活躍します。

但し、日中の屋外での使用の際はレーザー光が視認しにくい場合がございます。

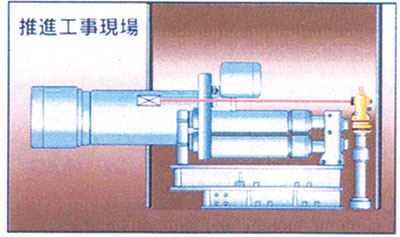

推進工事現場使用例

レーザースポット径

距離 5m 20m 50m 100m 200m 300m
スポット径(mm) Φ0.2 Φ0.8 Φ2.0 Φ4.1 Φ10.2 Φ12.2



付属品

・ダイアゴナルアイピース

・垂球

・平行ビームアタッチメント×2(φ10mm・Φ15mm)

・AC/DCアダプタ

・単3形アルカリ乾電池×4

・レインカバー

・垂球吊り具

・調整ピン×2

・精密ドライバー(-)

・六角レンチ

・掃除用筆

・工具収納ケース

・レーザー光解除用鍵

・収納ケース

・取扱説明書

・測量機器Q&A

・弊社検査成績書



組合せ品

機種名 商品コード 管理番号
三脚 R4C 3T170 001 00V87

▲このページのTOPへ


仕様

商品コード R1J 05300 001
メーカー トプコン
型式 DT-110LF
レーザー部 対物出力 3mW(調整可能)
  レーザー安全規格 クラスⅢB
セオドライト部 望遠鏡 有効径 40mm
倍率 30×
視界 1°30′
分解力 2.8″
最短合焦距離 100cm
スタジア
望遠鏡回転範囲 全周
電源部 使用電池 内部電源 単3形乾電池×4本または100cm
使用時間(アルカリ電池使用時) 25時間(レーザー単独使用時)
24時間(測角単独使用時)
9時間(レーザー測角同時使用時)
耐水性及び耐じん性 JIC C0920保護等級IPX6(耐水形)
寸法 全幅W 193mm
奥行D 149mm
全高H 313mm
質量 4.3kg

▲このページのTOPへ


資料

商品コード R1J 05300 001
取扱説明書
簡易取扱説明書 準備中
付属品一覧
通信カタログ
メーカーカタログ

▲このページのTOPへ

FAQ

現在FAQは登録されていません。
