推進・シールド自動測量システム PipeShot

推進・シールド自動測量システム PipeShot


PipeShotとは?

推進やシールドマシンの位置を自動で測量を行う建設ICTです。

立坑の基準点に設置されたTSと管内に設置された複数台のTS同士が自動で測量を行い、

あらかじめ入力された線形に対してマシンターゲットの位置を計算・表示します。

特徴

従来の手動測量から自動化による生産性・品質の向上を実現


仕様

型式 LN150AP NET1AP
距離精度(ppm) 3+2 1+1
角度精度(秒) 5 1
自動整準(度) ±3
距離(m) 0.9~130
高角度(度) +55
高角度 -30

※一般的な測量機は角度精度5秒です。

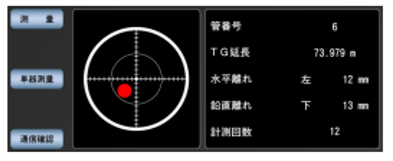

▲ 画面イメージ

※通信は4G回線です。

※クラウドはアクティオAWSです。


資料

名称 PipeShot
チラシ

■資料を保存する場合はアイコンを右クリックし「対象をファイルに保存」を選択してください。

▲このページのTOPへ

FAQ

Q. 見積もりの際に必要な条件は何かありますか?

A. 工法・線形・呼径・日進量・掘削期間・掘削開始時期・場所などの条件が必要となります。


この商品に関するお問合せ先

AP部 TEL:03-6666-2474 / FAX:03-6666-2827
