スネーク式伸縮管

スネーク式伸縮管

特徴

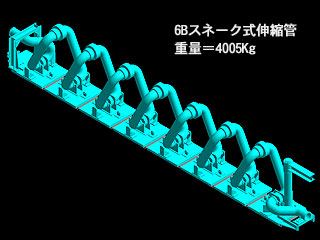

● 短尺の配管を山型に組み合わせ、ビクトリックジョイントで留めることによってその回転を利用して伸縮します。

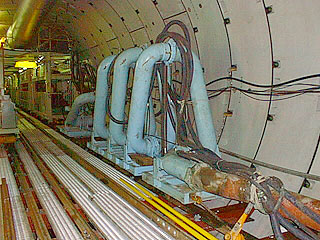

● 本装置は後方台車後方に連結します。カーブに対応する事ができ、据付けが容易、耐圧が高い等メリットがあります。

▲このページのTOPへ

スネーク式伸縮管仕様

商品コード KK3 62B06 001 KK3 82B06 001 KK3 A2B06 001
型式 6Bカーブ対応 8B通常 8Bカーブ対応 10Bカーブ対応
ストローク(mm) 6,510 6,060 6,780 6,600
最小カーブ半径

(実績)

 15R 180R 15R 15R

▲このページのTOPへ

この商品に関するお問合せ先

土木部　TEL：03-6666-2476 / FAX：03-6666-2752
