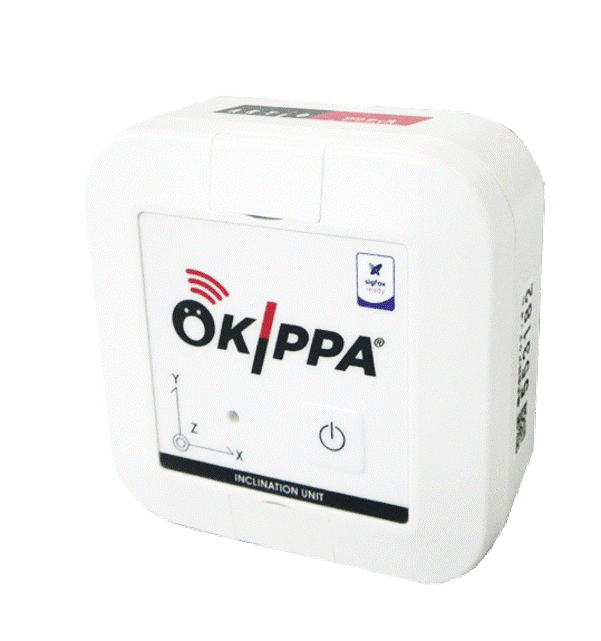

傾斜監視クラウドシステム OKIPPA104

NETIS登録番号:KT-190097-VE

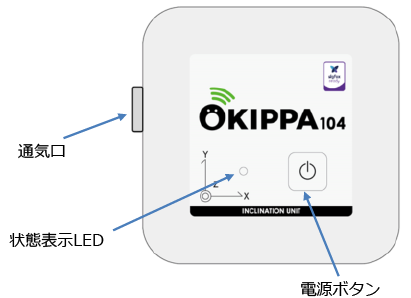

RSF00001001_hontai1

型式 商品コード
OKIPPA104 RSF 00001 001



特徴

●配線不要!センサボックスだけで始められる傾斜監視クラウドシステムです。

●単管取付金具付きで簡単に設置でき、電源を入れるだけで監視・管理が開始できます。

●3軸方向の加速度センサを内蔵し、傾斜計測(精度:約0.1度)・衝撃検知・GPS測位(概略位置)を行います。

●しきい値超過をメールで通知できます。

●GPSによりクラウド画面での設置位置の確認が可能です。

●電池駆動・省電力LPWA/Sigfox通信のため、最長約2年の長期利用が可能です。

用途

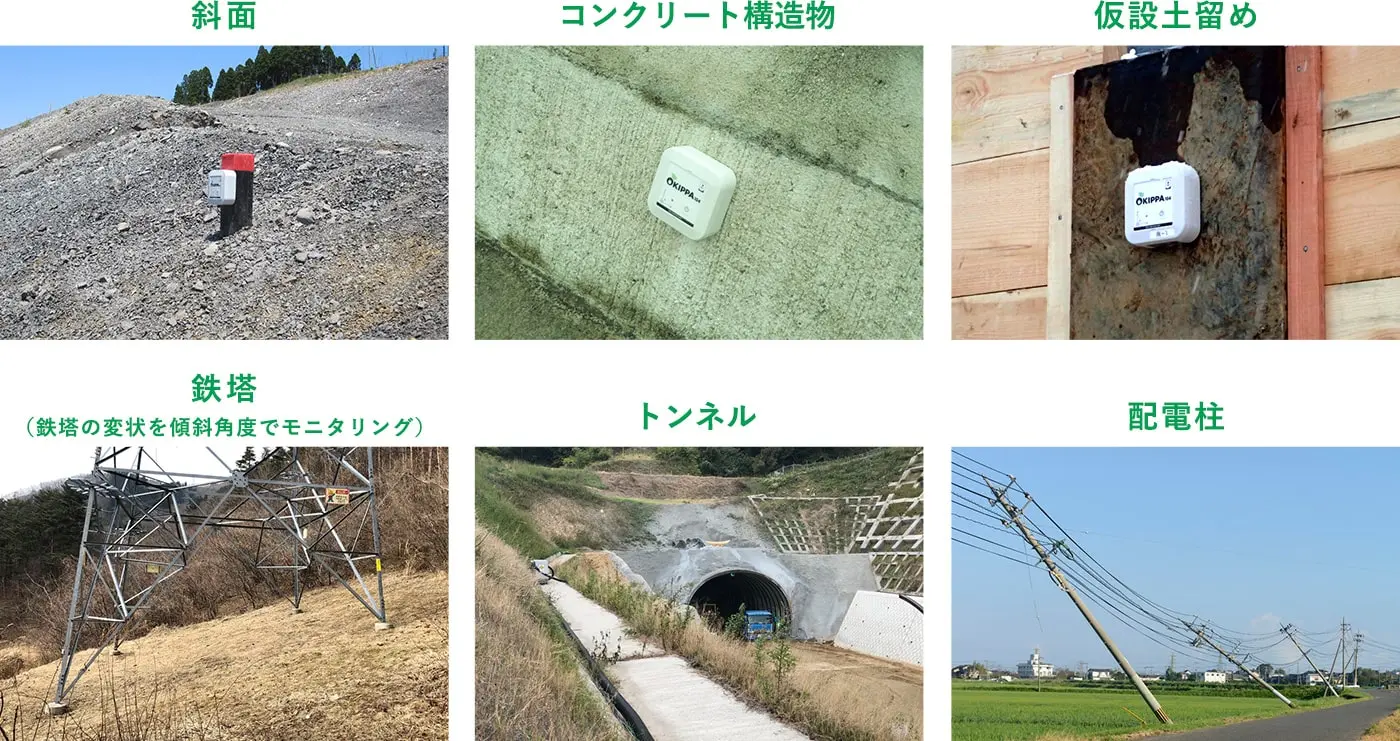

●斜面、コンクリート構造物、仮設土留め、鉄塔、トンネル上部の法面、配電柱などの傾斜監視に。

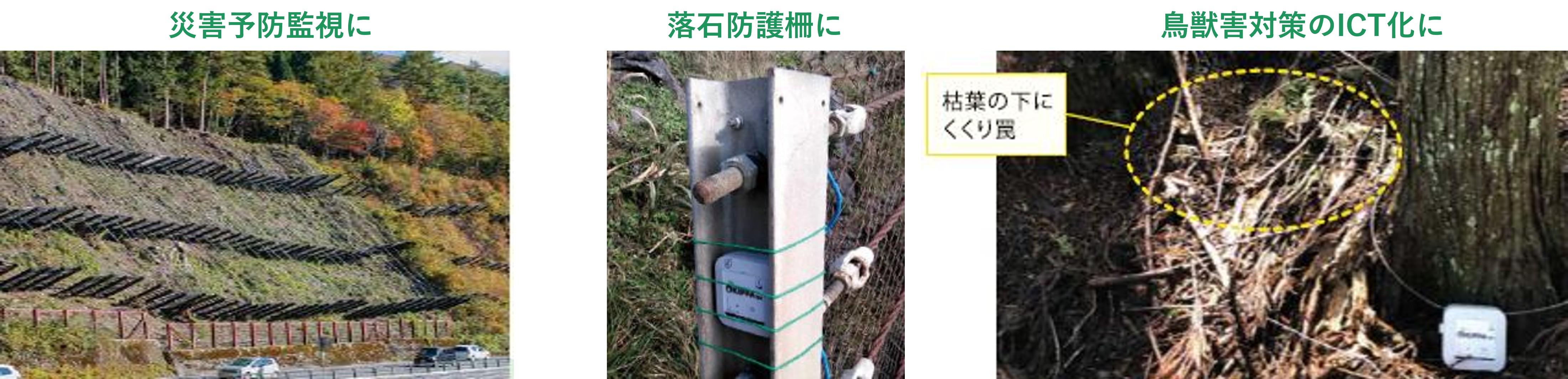

●災害予防監視に。

●目視点検が困難な場所、災害時の河川や斜面、寸断された道路等でのドローン連携監視に。

●落石防護柵や橋梁部の防護桁などの監視・管理に。

●害獣の捕獲を衝撃センサで感知、鳥獣害対策のICT化に。

・傾斜監視に ・災害予防監視に ・落石防護柵に
yoto1 yoto2 RSF00001_yoto

▲このページのTOPへ

本システムの想定する活用案

・点状・線状に分布するインフラ施設のうち、変状を把握したい施設の点検・監視
(変状箇所スクリーニング)

例:遠隔地や広範囲な施設の点検・監視
RSF00001_yoto

<対象施設の例>

・斜面、法面

・鉄塔

・電柱、信号柱

・防波堤

・重要施設背面の斜面

ご注文時の情報提供のお願い

・使用台数

・設置場所(ご住所)(通信環境の確認(Sigfox対応エリア)のため)

・管理者権限のメールアドレス(1現場1名)(ID発行のため)

・お客様名、現場名(グループ名設定のため)

センサ設置例

   ・標準付属:単管に取付設置(M8ボルト・ナット) ・プラ杭に設置(M3~4ビス止め)※
  RSF00001_setti0 RSF00001_set1

   ・コンクリート部に設置(プラグアンカー利用)※  ・金属部に設置(短期のみ、マグネット利用)※
  RSF00001_setti2 RSF00001_setti3
 ※取付の工具、ビス、アンカー、マグネットはお客様にてご準備願います。

  画面表示例

 ・システム画面(グラフ)

RSF00001_rei3

・システム画面(衝撃検知のあるグラフ)
RSF00001_OKIPPA104_rei3
・システム画面(GPSにより設置位置を表示)
RSF00001_OKIPPA104_rei1
・システム画面(変状のあるグラフ)
RSF00001_OKIPPA104_rei2
・計測データの表示設定





 システム概要 従来システムとの比較

RSF00001_jyuraihikaku_OKIPPA

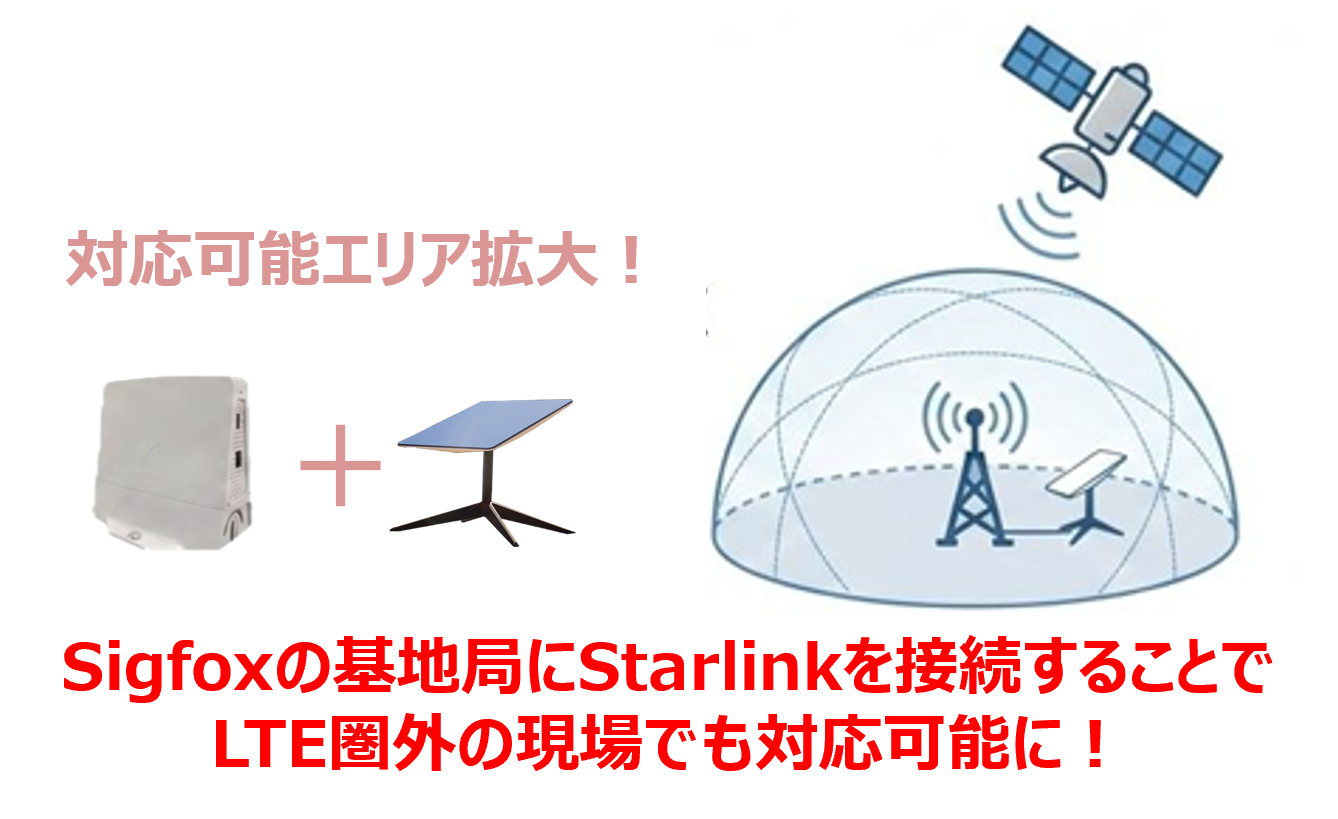

・LPWA/Sigfox(ネットワーク&クラウド)が変状をスマートフォンやパソコンに直ちにメール送信
RSF00001_OKIPPA_ Cloud0
2年間電池交換不要(1時間に1回の送信モード時)
・クラウドサーバーよりメール送信イメージ図
RSF00001_OKIPPA104_cloud3

 付属品

・単管取付金具(装着済)
(M8ボルト・ナット・ワッシャ付)
※ビス止め等をご利用の方は取付穴径φ4.2mm
(上下2か所、M3~4)
RSF00001001_ganagu RSF00001001_torituke
・取扱説明書

販売品

・伸縮計リール台(300mm、1,000mm2種類よりご指定ください)
※インバー線等はお客様にてご準備ください。

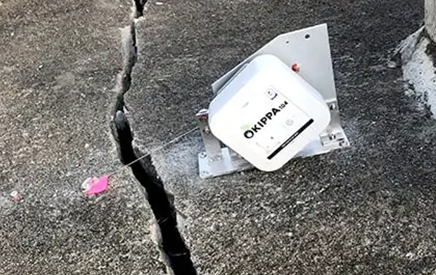

本体取付例 表側                 裏側

OKIPPA伸縮計  ※その他仕様は共通となります
サイズ 145×132×88mm
重量 約1.1kg
精度 約0.1mm  ※ワイヤー長及びインバー線の影響含まず
ワイヤー長 300mm 1,000mm
前回計測値からの計測可能範囲 ±72mm未満まで
防水仕様 IPX4(IEC規格)

仕様

商品コード RSF 00001 001
メーカー 西松建設
型式 OKIPPA104
通信規格

LPWA(省電力広域無線通信)

Sigfox(遠隔操作可能/ダウンリンク)

測定範囲 ±180°(3軸方向の角度)
分解能 0.06°(精度:約0.1度)
傾斜計測・通信間隔 標準:1時間に1回(遠隔操作で変更可能/最小15分に1回)
GPS測位 標準:1週間に1回(位置測位のみ)
地磁気(方位角) 標準:1週間に1回※周辺に磁気影響がない場合
使用温度・湿度 -10~60℃、20~80%RH(結露なきこと)
電源 内蔵リチウムイオン電池
電池寿命 約2年 ※1時間に1回通信する場合
クラウドサーバー 計測データの確認

インターネット環境で常時確認可能

任意のしきい値でアラートメール通知可能

Excelまたはcsvにてデータ取り込み可能

計測データの項目

傾斜角度(3軸方向)

衝撃検知(無感~16G 出荷時:4G)

設置位置表示(地図アプリで表示)

電池残量(管理画面に電圧にて表示)

防塵・防水 IP67
寸法(W×D×H) 100×100×40mm
質量 約300g

 NETIS登録番号:KT-190097-VE

▲このページのTOPへ



資料

商品コード RSF 00001 001
設定要望書
取扱説明書
付属品一覧
ペラチラシ
通信カタログ
メーカーカタログ
メーカーHPリンク OKIPPA_logo

■資料を保存する場合はアイコンを右クリックし「対象をファイルに保存」を選択してください。

▲このページのTOPへ

FAQ

現在FAQは登録されていません。
