鉄管・ケーブル探知器 PL-1000
特徴
●水道管・ガス管・ケーブルの位置・方向の探知、深度を的確に計測できます。
●使いやすさを追求し、リアルタイムで深さを表示します。
●3つの周波数搭載で、長距離測定も安定した作業が可能です。
概要
1.連続深度測定機能 探知画面にリアルタイムで深さが表示されます。深度の推移を知ることで、上越(急に浅くなっている)区間も簡単に発見することができます。 |
2.ピークホールド機能 もし目的の配管を通り過ぎても最大感度を受信器が記憶しています。初めての方でも使いやすくなりました。 |
3.横移動深度測定機能 現場にガードレールや、金属製フェンスがあるなど深度測定が難しい場所でも深度を測定することができます。 |
4.ループチェック機能 ループ法(2点法)を選択した時に、2点間の抵抗値を6段階で表示します。 |
画面例

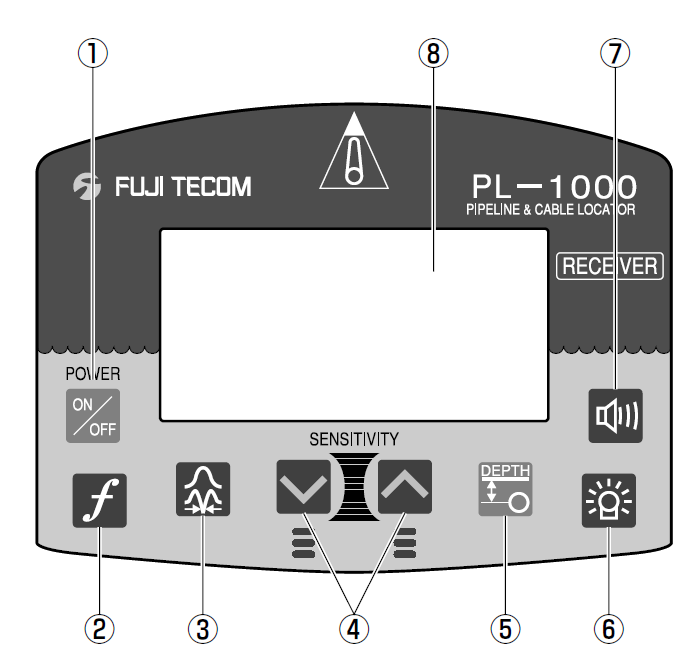

使い易さを追求した表示パネル
使用例
付属品
・直接法用コード(プラグ付コード) | ・旗 |
・アース棒 | ・収納ケース |
組み合わせ品
商品名 | 商品コード | 管理番号 |
---|---|---|
外磁コイル | R3D A0001 001 | 006947 |
仕様
商品コード | R3D 50000 002 | ||||||
---|---|---|---|---|---|---|---|
呼称 | 鉄管・ケーブル探知器 | ||||||
メーカー | フジテコム | ||||||
型式 | PL-1000 | ||||||
送信器 | 周波数 | 83kHz | 27kHz | 8kHz | MIX | ||
最大出力(誘導法) | 0.5W | 0.5W | - | - | |||
最大出力(直接法) | 3.0W | 3.0W | 3.0W | - | |||
送信モード | CW(無変調) | ||||||
電源 | 単1形アルカリ乾電池×8本 | ||||||
連続動作時間 | 誘導法(最大出力時):約8時間 直接法(最大出力時):約8時間 |
||||||
使用温度 | -10~55℃ | ||||||
寸法 | 全幅W | 288mm | |||||
奥行D | 241mm | ||||||
全高H | 105mm | ||||||
質量 | 2.5kg | ||||||

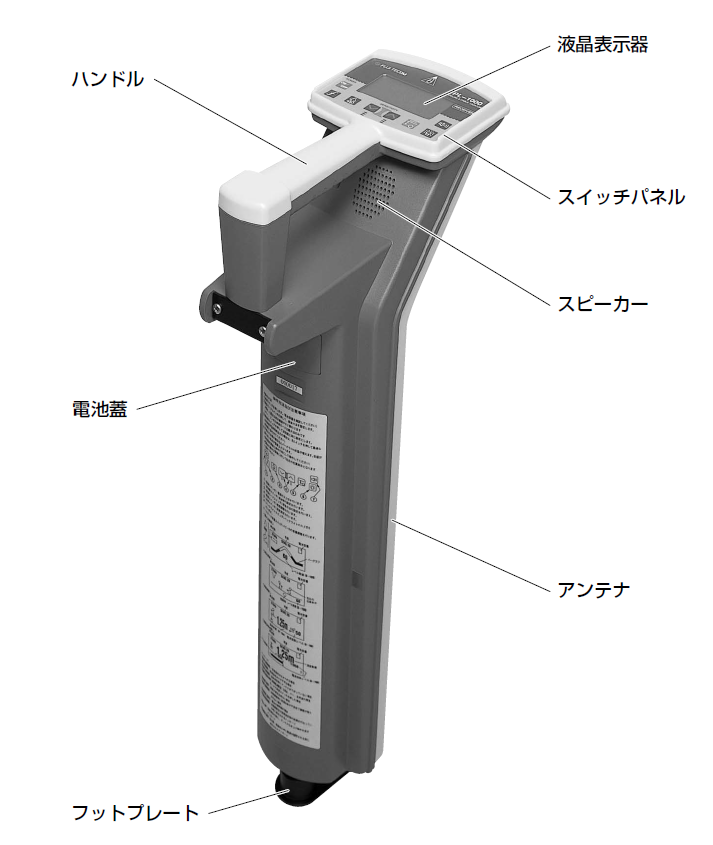

受信器 | 受信周波数 | 83kHz、27kHz、8kHz、RADIOモード(15~25kHz) | |||||
レベル変化表示 | 液晶画面中バーグラフ及び音程変化 (受信レベルの表示:3桁数値表示) |
||||||
深度測定 | 3桁数値表示 | ||||||
電流指数 | 3桁数値表示 | ||||||
電源 | 単3形アルカリ乾電池×6本 | ||||||
連続動作時間 | 無信号時:約8時間 スピーカー音量(大)及びバックライトON:約5時間 |
||||||
使用温度 | -10~55℃ | ||||||
寸法 | 全幅W | 131mm | |||||
奥行D | 280mm | ||||||
全高H | 610mm | ||||||
質量 | 2kg | ||||||
探知性能※ | 探知モード | 誘導法、RADIO法、直接法(最大法、最小法) | |||||
深度測定 | 引上げ式、横移動式、連続表示式 | ||||||
位置精度 | 最大法 | 1.2m:± 2cm以内 | |||||
1.5m:± 5cm以内 | |||||||
5.0m:±25cm以内 | |||||||
深度精度 | 引き上げ式 | 1.2m:± 5%以内 | |||||
1.5m:± 5%以内 | |||||||
5.0m:±10%以内 | |||||||
横移動式 | 0.5~2.0m:±10%以内 | ||||||
連続表示式 | 0.0~2.0m:±15%以内 |
※メーカー技術開発センター内試験施設及び試験条件による。
