ピンホール探知器 金属素地用 TRC-250B

ピンホール探知器 金属素地用 TRC-250B



 RT210001_TRC-250B_egweb

型式 商品コード
TRC-250B RT2 10001 001



特徴

●金属素地上の絶縁性皮膜(塗装、樹脂ライニング、ゴムライニング、ホーローなど)のピンホール及び類似欠陥を探す機器です。

●対象の塗膜厚さは1mm以上です。

●プローブ電極を被検査物にあてるだけで検知ができ、ランプとブザーでピンホールの有無を知らせます。

●低周波パルス放電と低電流出力で塗装膜、ライニングを痛めることなく探査ができます。

●探知能力が高く、全面被覆の場合もアースがとれます。

●塗装膜の性質、厚さ、探知目的に合わせて適正な探知電圧で検査できます。

●操作の安全性を考えた低電流高電圧出力回路と安全リモートスイッチを搭載しています。

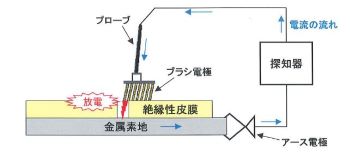

 検知の仕組み

・皮膜に小さな穴がある場合、その穴に電極を当て高い電圧をかけると、金属素地へ放電が起こり、

電流が流れます。この電流の変化を探知器で捉えて、警報ランプ、ブザーでお知らせします。

RT210001_shikumi RT210001_shikumi2JPG



用途

●上下水道・ガス・電力などの地中埋設管の塗覆装に。

●化学プラントの機械装置、タンク、パイプ、パルプなど耐薬品性を要求されるライニングに。

●船舶、船用機器、海岸・海中設備機器の防食塗装、ライニングに。

●公害機器装置など特殊な汚染ガス、汚染液に対する耐食性塗装ライニングに。

●各種汚染因子にさらされやすい、建造物、構築物、機械装置に対する防錆・防食塗装、ライニングに。

●ホーローバス、樹脂コーティングバス、温泉地の設備、機器の防食塗装ライニングに。

●塗りかえ費用のかさむ長大物の塗装、ライニングに。

●精密機器、電気機器などの重要部分品の防食塗装、ライニングに。

使用例

・タンクの塗替え後 ・化学物質貯蔵タンク ・貯水タンク
RT21_siyorei_1 RT21_siyorei_2 RT210001_siyorei_3



▲このページのTOPへ

表示例

RT210001_TRC-250B_rei



付属品

・ABS製伸縮プローブ5m

・平形ブラシ電極×2

・安全スイッチコード5m

・アースコード5m

・電源ケーブル2m

・付属品収納ケース

・取扱説明書

・かんたんガイド

・弊社検査成績書







仕様

商品コード RT2 10001 001
メーカー 信光電気計装株式会社
型式 TRC-250B
測定方式 低周波高電圧パルス放電式
探知電圧 5~25kV(波高値)
警報方式 本体のランプ、ブザー
対象塗膜厚さ 1mm以上
使用温度 0~40℃(結露なきこと)
電源

内蔵MiMH[ニッケル水素] 電池(バッテリーチェック機能付)

AC100~240V、50/60Hz、30~20VA

連続使用時間 約6時間(最大出力電圧時)
寸法(W×D×H) 370×150×190mm
質量 4.9kg

 ※安全使用上のご注意

  • ・放電現象を利用するため、引火性ガスが漏れるおそれのある場所では使用できません。
  • ・感電防止のため、ゴム手袋、ゴム長靴を着用してください。
  • ・放電時にオゾンを発生するため、狭い場所で使用する場合は、換気をしてください。
  • ・雨天、水たまり、高湿度の環境下では使用不可となります。
  • ・大地に直接アースをとってください。

▲このページのTOPへ


資料

商品コード RT2 10001 001
取扱説明書
かんたんガイド
付属品一覧
ペラチラシ 準備中
通信カタログ 次号掲載予定
メーカーカタログ

▲このページのTOPへ

FAQ

現在FAQは登録されていません。

▲このページのTOPへ


この商品に関するお問合せ先

通信計測部 TEL:03-6666-2329 / FAX:03-6666-2536
