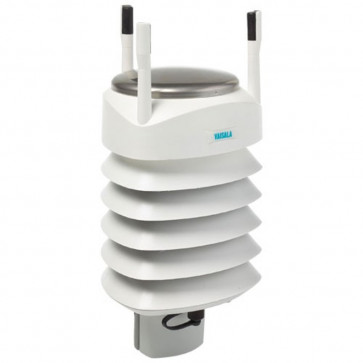

気象観測機器 複合気象センサーWXT536C



R2U_vaisala-wxt536-weather-transmitter

特徴

●温度・湿度・風向風速・気圧・降水量が1台で測定可能な複合気象センサーです。

測定データをRS485出力します。

●組合せ品のPLCユニットを介して、リアルタイム観測モニタリングできます。

●さらにルータを追加して、PLCWEBサーバーに自動的にアップデートされる観測データを
 インターネット経由でいつでも簡単にモニタリングできます!

使用イメージ

 R2U_PLCWEB_image

 組合せ品

機種名 商品コード 備考
PLCユニット FP7 RS7 00001 001 専用プログラム・WEBページ作成費が必要です。
ルーター NVR700W R9G 00002 001 別途基本料と月額通信費が必要です。



組合せ構成イメージ

 PLCWEB

 PLCWEBサーバー PC画面例

・こちらの画面は一例です。お客様のご要望内容にてWEBサーバー上に管理画面を作成します。

表示したい計測項目、グラフのスパン範囲などは任意にご指定頂けます。情報をご提示ください。

 R2U_PLCWEB

※図は一例です。実際の画面とは異なる場合がございます。ご了承ください。



付属品

・専用接続ケーブル10m(本体側専用コネクタ)
・設置金具
・鳥よけ(取付済)
・取扱説明書
・付属品一覧

販売品

 ・延長電源BOX(DC電源付)

※PLC~センサ間のケーブルが10m以上必要な場合はご注文ください。



仕様

商品コード R2U 06000 001
呼称 ウェザートランスミッタ
メーカー ヴァイサラ
型式 WXT536C
測定項目 気圧、温度、相対湿度、風向風速、降水

測定範囲

/精度

(条件)

温度 -52〜60°C /±0.3°C(20°Cにて)
相対湿度 0〜100%RH/±3%RH(0〜90%RH)、±5%(90〜100%)
風向 0〜360°/±3°(10m/s にて) 応答時間:0.25秒
風速  0〜60m/s/±3%(10m/s にて) 応答速度:0.25秒
気圧  600〜1100hPa/±0.5hPa(0〜30°Cにて)
降水



降雨量 最後のリセットからの積算降雨量(分解能:0.01mm)
降雨時間 降雨が検知されていた時間(10秒毎)
降雨強度 10秒毎の1分間移動平均(0〜200mm/h)
出力 RS485
電源電圧 DC6〜24V DC12〜24V(ヒーター付き)
使用環境/保護 -52~60°、IP65(センサ本体)
寸法(W×D×H) センサ:φ115×H238mm
本体質量 約1kg



▲このページのTOPへ

資料

商品コード R2U 06000 001
型式 複合気象センサーWXT536C
取扱説明書
付属品一覧
通信カタログ
ペラカタログ
メーカーカタログ

■資料を保存する場合はアイコンを右クリックし「対象をファイルに保存」を選択してください。

▲このページのTOPへ

FAQ

現在FAQは登録されていません。

この商品に関するお問合せ先

通信計測部 TEL:03-6666-2329 / FAX:03-6666-2536
