パイプカメラ TA417XG
|
|
特徴
●縦回転180°×横回転360°にカメラヘッド（φ40）が動く、カメラ可動式配管検査用パイプカメラです。
●カメラ回転状況を表示。HomeFunctionで自動的にカメラを水平に復帰します。
●充電式のオールインワン一体型で、ケースを開ければその場ですぐ使用可能です。
●見やすい大型7インチモニター、3段階切替の高輝度LEDライト付きです。
●SDカード記録により、瞬時に動画・静止画を保存します。
●NTSCビデオ出力付で、テレビ・PCへの出力が可能です。
用途
●水道管、ガス管、電気等のパイプラインの維持管理、点検作業に。
各部名称
 |
|
|
1 モニター 2 モニターコントロールボタン 3 コントロールボタン 4 防水カメラヘッド Φ26mm 保護等級 IP68(TA417XH) Φ40mm 保護等級 IP67 可動式(TA417XG) 5 電源ボタン 6 SDカード挿入口 |
7 MiniUSBポート 8 ACアダプター接続口(18V/1,6A) 9 ビデオ出力端子 10 収納ポケット 11 予備バッテリー(TA417XGのみ) 12 ACアダプター 13 パッテリー/バッテリー接続口 14 収納ポケット |

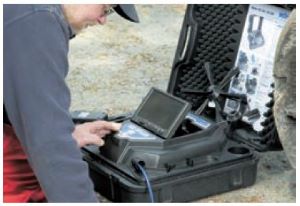

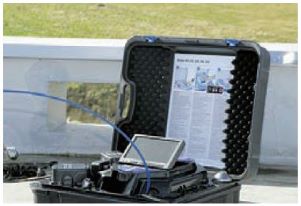

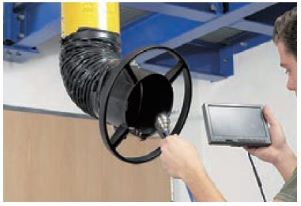

使用例
 |
 |
 |
 |
付属品
|
・可動式カメラヘッド ・カメラヘッドプロテクタ ・ポリカーボネートドーム×各1(装着済、予備) ・SDカード4GB(装着済） ・バッテリー×各1(装着済、予備) |
・ACアダプタ ・USBケーブル1.5m ・取扱説明書 ・弊社検査成績書 |
仕様
| 商品コード | R6D 30140 001 | |
|---|---|---|
| 名称 | 先端可動型配管検査カメラ | |
| メーカー | イチネン TASCO | |
| 型式 | TA417XG | |
| 径 | カメラ | Φ40mm |
| ロッド | Φ6.5mm | |
| ロッド長 | 30m | |
| ロッド材質 | グラスファイバーロッド | |
| カメラ可動範囲 | 縦180°、横360° | |
| カメラ可動操作 | 上・下・左右回転 ボタン式 | |
| 光源部 | 高輝度白色LED(12灯)・3段階切換式 | |
| カメラ | CMOSカメラ(32万画素) | |
| 視野角 | 120° | |
| 液晶モニター | 7.0インチ TFTモニター | |
| 記録機能 | SDカード式 動画記録(2GBで約1時間) 静止画記録(2GBで約15,380枚) ※最大32GBまで可能(SDHC規格) モニターでの再生は動画のみ |
|
| 出力端子 | NTSCビデオ出力、miniUSB出力(記録データのみ) | |
| 電源 | ニッケル水素専用電池 | |
| 電池寿命 | 約1.5時間(充電時間:約3時間) | |
| 使用温度 | 0～40℃ | |
| 保護等級 | カメラヘッド・ロッド部：IP67 | |
| 寸法 | ケース(W×D×H) | 510×430×170mm |
| カメラ部 | 40×60mm | |
| 質量 | 9.1kg | |
資料
| 商品コード | R6D 30140 001 |
|---|---|
| 取扱説明書 |  |
| 付属品一覧 | |
| ペラチラシ | |
| 通信カタログ | |
| メーカーカタログ | |
■資料を保存する場合はアイコンを右クリックし「対象をファイルに保存」を選択してください。
FAQ
◤工業用内視鏡の特徴◢
A．はい。全型式ついています!（明るさも調整可能）
暗所※でも明るい映像の確認と記録が可能です。
※広い管の場合、全体を明るくすることはできません。カメラ周辺を明るく照らします。
A.全型式、対応しています。※複数は非対応
| 型式 | AS340B | CARPSCA21 | GLS-V2830 | GLS-3030 | VIS500 | HS3040 | TRS3040B | CARPSCA51 |
| 適応配管径 | φ40mm～ | φ25mm～ | φ40mm～ | φ40mm～ | φ40mm～ | φ50mm～ | φ50mm～ | φ50mm～ |
A.全型式、カメラヘッド・ケーブルは防水、モニター部は非防水です。
| 型式 | AS340B | CARPSCA21 | GLS-V2830 | GLS-3030 | VIS500 | HS3040 | TRS3040B | CARPSCA51 |
|---|---|---|---|---|---|---|---|---|
| IP等級 |
IP68 |
IP68 水深10mまで |
IP68 水深30mまで |
IP68 水深30mまで |
IP67 水深1mまで |
IP68 水深10mまで |
IP68 水深10mまで |
IP68 水深10mまで |
A.TA417XG(R6D30140001)とVIS500(R6D30140002)の2機種のみ
カメラ可動式となっており、 カメラヘッド部がぐるぐると回ります。(縦回転180°、横回転360°)
それ以外のパイプカメラのカメラヘッド部は動きません。
A.全型式、付属のバッテリーにて給電可能です。
| 型式 | AS340B | CARPSCA21 | GLS-V2830 | GLS-3030 | VIS500 | HS3040 | TRS3040B | CARPSCA51 |
| 使用時間※ | 約1時間 | 約5時間 | 約2時間 | 約2時間 | 約6時間 | 約5時間 | 約5時間 | 約5時間 |
※バッテリー満充電時
