エアラインマスク用コンプレッサ
エアラインマスク用コンプレッサ
清浄な空気を送気する世界初の「オイルフリースクロール式」のコンプレッサと米国で実績を積む呼吸器専用の高性能エアフィルタ【OSHA適合品フィルタ装置】を一体型にした商品です。
|
＊運転は機械の周辺温度2～40℃の環境下でご使用下さい。 |
|
|
|
|
|
＊運転は機械の周辺温度2～40℃の環境下でご使用下さい。
|
|
|
| ＊運転は機械の周辺温度2～40℃の環境下でご使用下さい。 ＊直射日光による温度上昇を避ける対策を施して下さい。 ＊空気清浄装置が日本のメーカーに変更になった為 OSHA適合品ではありません。 |
特徴
●従来品のエアラインマスクの使用容量及び形態は何ら変更すること無くご使用できます（エアラインマスクについては、「JIS T8153 送気マスク」に準拠するものをご使用ください）。
使用上のご注意
「清浄な空気」「清潔な空気」の存在する「安全な場所」に設置してください。
エアラインマスク用コンプレッサ ダイオキシンレベル3使用例
 |
 |
組合せ品
・AL専用エクセルカラーホース 19mm×10m
特長
●エアラインマスク用コンプレッサーと4人用分岐具をつなぐホースです。10m単位で延長できます。
| 商品コード | ZAE 19100 002 |
|---|
・4人用分岐具（圧力ゲージ付き）
特長
●エアラインマスク用コンプレッサ、1台で4口までありますが、プレッシャデマンド型エアラインマスクは3人まで接続可能です。
●オロチでは1系統当たりMAX4名迄使用可能です。4名×2系統で最大8名使用可能です。
●カプラーはマスクメーカーにより異なり、変更可能です。
・ALコンプレッサー用日除けパネル（侍用）
特長
●エアラインマスク用コンプレッサ侍に取付できる日除けパネルです。
●直射日光による機体温度上昇を防ぎます。
●オロチには日除けパネルは元から付いています。
使用上のご注意
本製品は「日除け」を目的としております。雨風を防ぐことはできません。必ず雨風の影響の無い場所に設置してください。
販売品
・プレッシャデマンド形エアラインマスク
・エアラインホース
外形図
※外形図については資料をご参照ください。
仕様

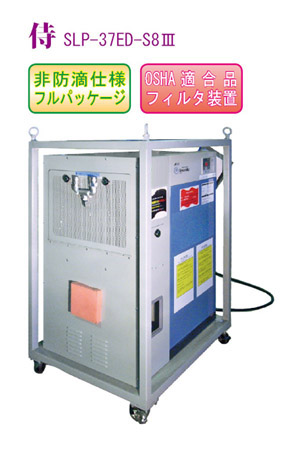

侍
| 商品コード | TEM 34005 004 | TEM 34005 005 |
|---|---|---|
| 型式 | SLP-37ED-S8 Ⅲ-A | SLP-37EBD-S8 Ⅲ-A |
| 周波数 | 50/60Hz兼用 | |
| 圧縮方式 | 空冷オイルフリースクロール式 | |
| 運転制御方式 | 圧力センサ検知 自動発停式 | |
| 圧縮流体 | 大気 | |
| 作動圧力 | 0.55～0.70（Mpa） | |
| 吐出空気量 | 340/410L/min | |
| 吐出口 | ワンタッチカプラーメス×2個 | |
| 空気タンク容量 | 35L | |
| 電動機出力 | 3.7kW 三相200V | |
| 始動方式 | 電磁接触器付き 直入始動 | |
| 保護装置 | 本体加熱/過電流 停止 | |
| ドライヤ | 冷凍式（内蔵） | |
| フィルタ装置 | 一酸化炭素監視/交換時期指示モニター | |
| フィルタ1 | 微粒子用フィルタ（粒子とバルク液カット） | |
| フィルタ2 | 混合フィルタ（オイル炭・超微粒子カット） | |
| フィルタ3 | 活性炭フィルタ（有機蒸気・香匂・味カット） | |
| 電源コード | AC200V 三相 3.5sq 約5m | |
| 寸法 | L 760×W 920×H 1,362mm | |
| 概略質量 | 280㎏ | |
将軍
| 商品コード | TEM 34420 | |
|---|---|---|
| 型式 | SLP-37EFD-S8 Ⅲ-A | |
| 周波数 | 50/60Hz兼用 | |
| 圧縮方式 | 空冷オイルフリースクロール式 | |
| 運転制御方式 | 圧力センサ検知 自動発停式 | |
| 圧縮流体 | 大気 | |
| 作動圧力 | 0.65～0.80（MPa） | |
| 吐出空気量 | 340/425L/min | |
| 吐出口 | ワンタッチカプラーメス×2個 | |
| 空気タンク容量 | 35L | |
| 電動機出力 | 3.7kW 三相200V | |
| 始動方式 | 電磁開閉器付き 直入始動 | |
| 保護装置 | 本体過熱/過電流 停止 | |
| ドライヤ | 冷凍式（内蔵） | |
| フィルタ装置 | 一酸化炭素監視/交換時期指示モニター | |
| フィルタ1 | 微粒子用フィルタ（粒子とバルク液カット） | |
| フィルタ2 | 混合フィルタ（オイル炭・超微粒子カット） | |
| フィルタ3 | 活性炭フィルタ（有機蒸気・香匂・味カット） | |
| 電源コード | AC200V 三相 3.5sq 約5m | |
| 寸法 | L 760×W 920×H 1,340mm | |
| 概略質量 | 280㎏ | |
オロチ
■コンプレッサユニット
| 商品コード | TEM 67840 001 | |
|---|---|---|
| 型式 | SLP-75EGD | |
| 周波数 | 50/60Hz兼用 | |
| 圧縮方式 | 空冷オイルフリースクロール式 | |
| 運転制御方式 | 圧力センサ発停式 | |
| 圧縮流体 | 大気 | |
| 作動圧力 | 0.65～0.80（MPa） | |
| 吐出空気量 | 672/840L/min | |
| 吐出口 | ワンタッチカプラーメス×2個 | |
| 電動機出力 | 7.4kW(3.7kW×2) 三相200V ※1 | |
| 始動方式 | 電磁開閉器 直入始動(順次始動) | |
| 保護装置 | 本体過熱/過電流 停止 | |
| ドライヤ | 冷凍式（内蔵） | |
| 電源コード | 8sq×4C×10m 付属 | |
| 寸法 | L 1,200×W 950×H 1,744mm | |
| 概略質量 | 約510㎏ | |
■レシーバータンク
| 空気タンク容量 | 250L | |
|---|---|---|
| フィルタ装置 | ALマスク用空気清浄装置×2 | |
| フィルタ1 | エアフィルター（空気中のゴミを除去） | |
| フィルタ2 | ミストセパレータ（0.3μmのオイルミストカット） | |
| フィルタ3 | スーパーミストセパレータ（0.01μmのオイルミストカット） | |
| フィルタ4 | オーダリムーバルフィルタ（臭気カット） | |
| 寸法 | L 1,000×W 950×H 2,028mm | |
| 概略質量 | 約320㎏ | |
資料
エアラインコンプレッサー
| 商品コード | TEM 34005 004 | TEM 34005 005 | TEM 34420 |
|---|---|---|---|
| 型式 | エアラインマスク用 コンプレッサ 侍 |
エアラインマスク用 コンプレッサ 将軍 |
|
| 取扱説明書 |  |
― | |
| 寸法・外形図 | |
|
|
大型エアラインコンプレッサー
| 商品コード | ZAE 19100 002 |
|---|---|
| 型式 | 大型エアラインマスク用 コンプレッサ オロチ |
| チラシ | |
| 取扱説明書 | ※2 |
| 寸法・外径図 | |
※2 コンプレッサユニット、レシーバータンクユニットの2つ分の外形図がございます
