トータルステーション(光波距離計) CS-235WF
|
|
特徴
●通信距離半径5mのワイヤレスデータ送信可能なBluetooth搭載。
●漢字表示の大型ディスプレイ。
●長時間バッテリー（測距連続：約8.5時間、測角連続：25時間）
液晶ディスプレイ
概要図
付属品
|
・5型チルトプリズム ・垂球 ・レインカバー ・ピンポール（5本1組） ・ピンポール収納袋 ・バッテリー ・充電器 |
・電源ケーブル1.7m ・収納ケース ・取扱説明書 ・簡易取扱説明書 ・測量機器Q&A ・弊社検査成績書
|

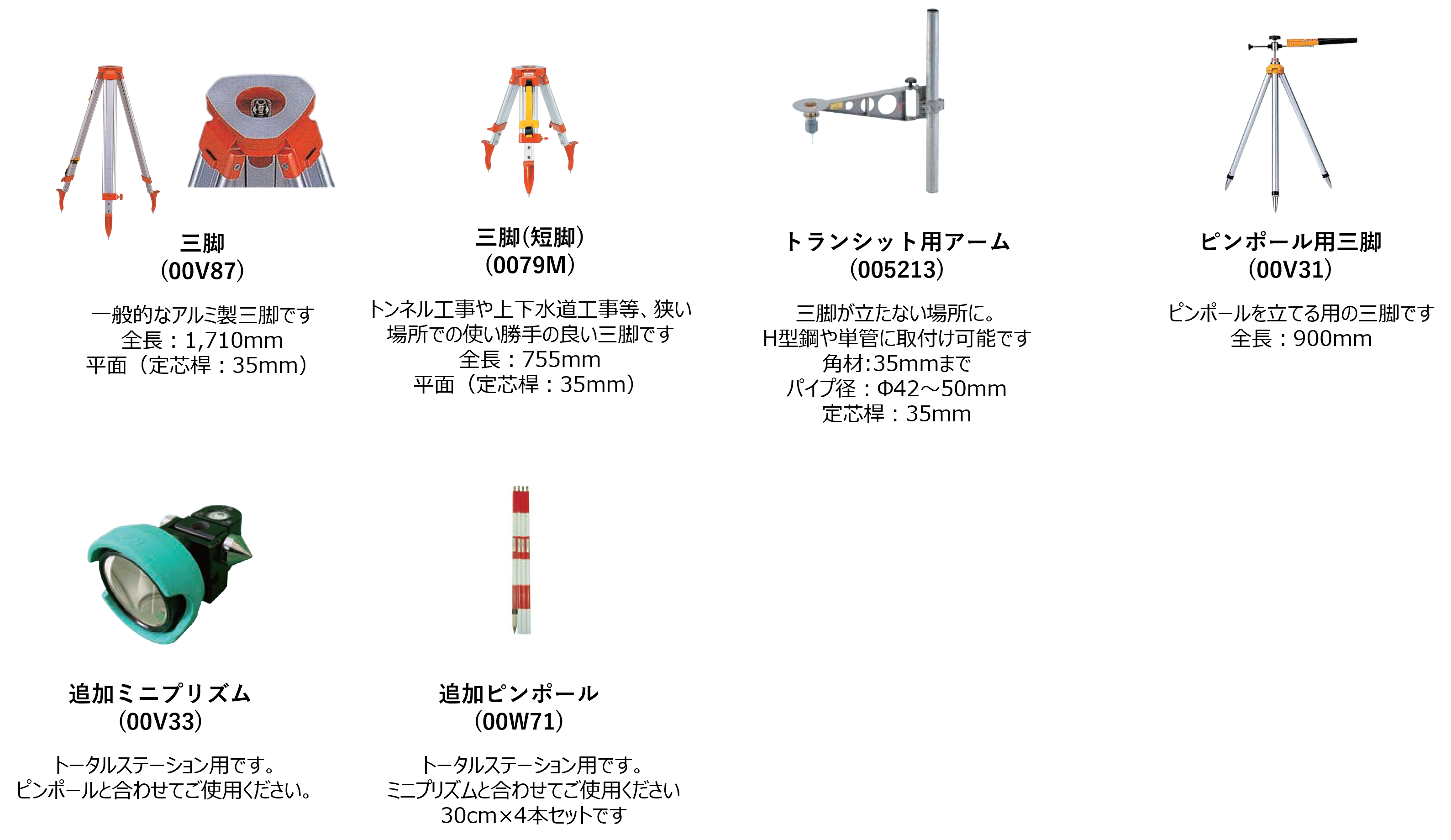

組合せ品
| 商品名 | 商品コード | 管理番号 |
|---|---|---|
| 三脚 | R4C 3T170 001 | 00V87 |
| 三脚（短脚） | R4C 3T085 001 | 0079M |
| トランシット用アーム | R4B 30001 001 | 005213 |
| ピンポール用三脚 | R4C 4P090 001 | 00V31 |
| 追加ミニプリズム | R4G 80001 001 | 00V33 |
| 追加ピンポール | R4H 80001 001 | 00W71 |

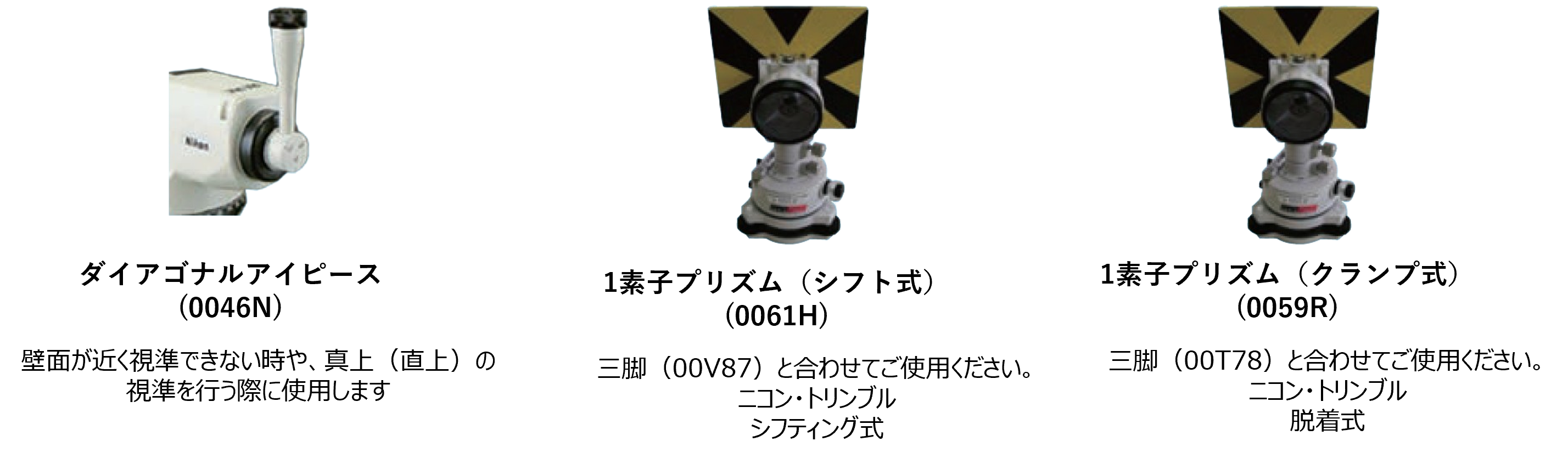

| 商品名 | 商品コード | 管理番号 |
|---|---|---|
| ダイアゴナルアイピース10型 | R4A 80001 001 | 0046N |
| 1素子プリズム（シフト式） | R4J 80001 001 | 0061H |
| 1素子プリズム（クランプ式） | R4J8 0001 002 | 0059R |
仕様
| 商品コード | R1D 30050 010 | ||
|---|---|---|---|
| メーカー | トプコン/TJMデザイン | ||
| 型式 | CS-235WF | ||
| 望遠鏡部 | 倍率 | 30× | |
| 視界 | 1°30′ | ||
| 分解力 | 2.5″ | ||
| 最短合焦距離 | 1.3m | ||
| 測距部 | 測距範囲 | ミニプリズム：1000m 1素子プリズム：3000m 3素子プリズム：4000m |
|
| 精度 | ±(2mm+2ppm・D)mm | ||
| 測距時間 （初回測距時間） |
ファインモード | 約1.2秒（約4秒） | |
| コースモード | 約0.7秒（約3秒） | ||
| トラッキングモード | 約0.4秒（約3秒） | ||
| 気象補正 | 有 | ||
| 測角部 | 精度 | 5″ | |
| 表示単位 | 10″/5″ | ||
| 角度補正機構 | 2軸自動補正（作動範囲:±3′） | ||
| 気泡管感度 | 托架気泡管 | 30″/2mm | |
| 円形気泡管 | 10′/2mm | ||
| データ記録 | メモリ容量 | データコレクト8,000点、座標16,000点 | |
| 内部バッテリ | 出力電圧 | DC7.2V | |
| 連続使用時間 | 測距を含んだ時 | Bluetooth ON 約8.5時間/OFF 約10時間 | |
| 測角のみの時 | Bluetooth ON 約25時間/OFF 約45時間 | ||
| 寸法 | 全幅W | 174mm | |
| 奥行D | 184mm | ||
| 全高H | 336mm | ||
| 質量 | 約4.9kg | ||
FAQ
自動追尾の機能はありますか？
通信計測部で保有しているトータルステーションは
全機種において自動追尾の機能は持っておりません。
自動追尾機能をご希望の場合は、弊社 道路機械事業部へお問合せください。
お問合せ先：03-6666-2262
