簡易トータルステーション NST-C1／NST-C1r／NST-C3
| NST-C1 | NST-C1r |
 |
 |
特徴
●シンプルで見やすい操作パネル。少ないキーで簡単操作できます。
●精密測距モードで約1.6秒（初回・連続とも）の高速測距性能です。
●安心の強力耐水性能です（JIS保護等級IP56(NST-C1)、IP55（NST-C1r)防塵防水をクリア）。
●便利な単3電池型Ni-MHバッテリ4本で、約6時間の連続使用が可能です。
●NST-C1rは、インターフェイスRS-232Cを搭載していますので、電子野帳のご利用が可能です。（オプション販売となります）。

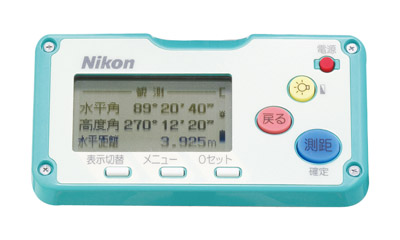

液晶ディスプレイ
| NST-C1 | NST-C1r |
 |
 |
概要図
※角度と距離を測る機械です。データ記録機能がないため、メモ等に記録を記入する必要があります。
組合せ品
| 機種名 | 商品コード | 管理番号 | 別掲載貢 |
|---|---|---|---|
| 三脚 | R4C 3T170 001 | 008V87 | 153 |
| ピンポール | R4H 80001 001 | 00W71 | 下記の写真参照 |
| ミニプリズム | R4G 80001 001 | 00W33 | 下記の写真参照 |
| プリズムポール用三脚 | R4C 4P090 001 | 00V31 | 153 |
| 1素子プリズム | R4J 80001 001/R4J 80001 002 | – | 137 |
| アイピース | R4A 30001 001 | 00T83 | – |
| アイピース（10型） | R4A 80001 001 | – | – |
付属品
|
・レンズキャップ ・ミニプリズム ・ミニプリズム収納袋 ・垂球 ・ピンポール（4本1組） ・石突 ・ピンポール収納袋 ・レインカバー ・単3形ニッケル水素電池×4 |
・収納ケース ・充電器 ・キャリングベルト ・収納ケース ・CDソフト（取扱説明書） ・簡易取扱説明書 ・充電器取扱説明書 ・測量機器Q&A ・弊社検査成績書 |
販売品
・3Dレフシート（サイズ30mm角×32枚）
商品コード：Q05T000000000030
・3Dレフシート（サイズ45mm角×18枚）
商品コード：Q05T000000000057
・校正証明書
仕様
| 商品コード | R1D 33102 001 | R1D 33102 002 | R1D 30052 001 | ||
|---|---|---|---|---|---|
| メーカー | ニコン・トリンブル | ||||
| 型式 | NST-C1 | NST-C1r | NST-C3 | ||
| 望遠鏡部 | 倍率 | 33倍 | 30倍 | ||
| 視界 | 1°20′ | ||||
| 分解力 | 2.5″ | 3.0″ | |||
| 最短合焦距離 | 130cm | 150cm | |||
| 測距部 | 測距範囲 | レフシート（5cm角）: 5～100m | レフシート（5cm角）：300ｍ | ||
| ミニプリズム : 1,000m | – | ||||
| 1素子プリズム : 2,000m | 1素子プリズム：4,000ｍ | ||||
| 精度 | 精密測距モード | ±（3+2ppm・D）mm | ±（2+2ppm×D）mm | ||
| 高速測距モード | ±（10+3ppm・D）mm | ±（10+5ppm×D）mm | |||
| 測距時間 | 精密測距モード | 約1.6秒（初回約1.6秒） | 約1.1秒（初回2.0秒） | ||
| 高速測距モード | 約1.0秒（初回約1.4秒） | 約0.6秒（初回1.3秒） | |||
| 気象補正 | 使用温度 | −20～50℃ | |||
| 気圧範囲 | 533～1,332hPa | ||||
| 測角部 | 精度 | 7″以内 | 5″ | ||
| 最小読取値切り換え式 | 5″／10″／20″切り換え式 | ||||
| 角度自動補正機構 | 静電容量検出式（補正範囲:±3’視準軸方向） | 静電容量検出式による1軸チルトセンサー（補正範囲：3‘） | |||
| 気泡管感度 | 円形気泡管 | 10’／2mm | |||
| 平盤気泡管 | 60″／2mm | 30″／2mm | |||
| 保護等級 | IP56 | IP55 | |||
| 内部バッテリ | 適合電池 | ニッケル水素電池×4本 | ニッケル水素電池 | ||
| 使用時間 | 約6時間（測距・測角連続使用） | 約4.5時間（測距・測角連続使用） | |||
| 約15時間（30秒毎測距） | 約14時間（30秒毎測距） | ||||
| – | 約22時間（連続測角のみ） | ||||
| 質量 | 約0.1kg | – | |||
| 充電器 | 電源 | AC100V | AC100V | ||
| 充電時間 | 約7時間 | 約5時間 | |||
| 質量 | 約120g（電池別） | – | |||
| 寸法 | 全幅W | 173mm | 168mm | ||
| 奥行D | 168mm | 173mm | |||
| 全高H | 335mm | 335mm | |||
| 質量 | 約4.9kg | 約4.8kg | 約4.9kg | ||
| （内部バッテリを含む） | |||||
資料
| 商品コード | R1D 33102 001 | R1D 33102 002 | R1D 30052 001 |
|---|---|---|---|
| 取扱説明書 |  |
|
|
| 簡易取扱説明書 | |
準備中 |
|
| 付属品一覧 | |
||
| ペラチラシ | 準備中 |
|
準備中 |
| 通信カタログ | |
||
| メーカーカタログ | |
|
|
FAQ
トータルステーション全機種対象
自動追尾の機能はありますか？
通信計測部で保有しているトータルステーションは
全機種において自動追尾の機能は持っておりません。
自動追尾機能をご希望の場合は、
弊社 道路機械事業部へお問合せください。
お問合せ先：03-6666-2262
