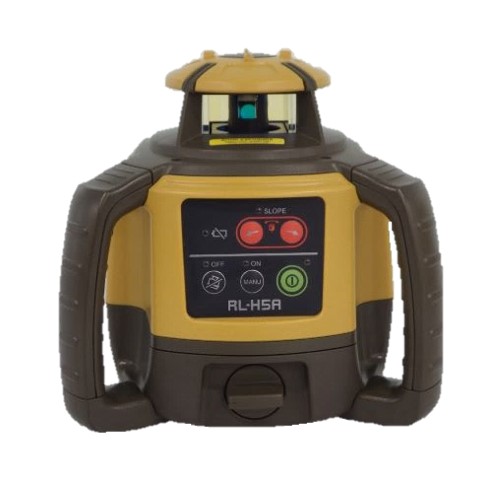

レーザーレベル RL-H5A
| 型式 | 商品コード |
|---|---|
| RL-H5A | R1B 10100 009 |
特徴
●直径800mの広範囲での測量が可能です。
●振動の多い現場でも安定して作業が行える電子式自動整準機構を採用しています。
●頑丈で高信頼性、耐久性のある構造設計で、IP66の防塵・防水構造で厳しい現場作業に対応します。
●付属の受光器は求めたい高さとの差分を矢印とブザーで伝えて、さらに数値表示します。
用途
●戸建ての基礎打ち、ビルのコンクリート打設、大規模な造成現場などの水平出し作業に。
●水勾配出し作業に。
使用例
●目に見えないレーザー光を水平に360°飛ばし、受光器でそのレーザーをキャッチすることで水平な高さを測ります。
付属品
|
・収納ケース ・受光器（LS-100D） ・スタッフアダプター ・取扱説明書 ・受光器取扱説明書 ・測量機器Q&A ・弊社検査合格書 |
組合せ品
| 機種名 | 商品コード | 管理番号 | 別掲載頁 |
|---|---|---|---|
| 追加受光器 LS-100D | R4E 20004 003 | 004733 | 追加受光器 |
| マシンコントロールセンサー LS-B110 | R3J 25000 001 | － | LS-B110 |
| 三脚 | R4C 2L170 001 | 00T78 | 三脚/レベルアーム |
| レベルアーム | R4B 20001 001 | 00X40 | |
| エレベータ三脚 | R4C 2E160 001 | 00V01 | |
| マグネット式レベルアーム | R4B 9000M 001 | 005214 |
仕様
| 商品コード | R1B 10100 009 |
|---|---|
| 呼称 | レーザーレベル |
| メーカー | トプコン |
| 型式 | RL-H5A |
| 測定範囲 | 直径2～800m（LS-100D/LS-80L使用時） |
| 水平精度 | ±10″（±1.5mm／30m） |
| 自動整準範囲 | ±5° |
| 勾配設定機能 | 1軸（マニュアル方式） |
| 光源 |
半導体可視レーザー（波長：635nm） クラス3R（JIS C 6802：2014） |
| ビーム回転数 | 600r.p.m. |
|
セイフティーロック機能 （衝撃・傾斜警告） |
本体LED表示／レベルセンサー液晶表示 |
| バッテリー残量警告 | 本体LED表示／レベルセンサー液晶表示 |
| 防塵・防水性能 | IP66（JIS C 0920：2003） |
| 使用温度範囲 | −20～+50℃ |
| 電源 | 単1形電池×4本 |
| 電池寿命（20℃） | 約100時間（アルカリ乾電池） |
| 寸法（W×D×H） | 211×172×205mm |
| 質量 | 2.3kg（単1乾電池4本含む） |
資料
| 商品コード | R1B 10100 009 |
|---|---|
| 取扱説明書（本体） |  |
| 取扱説明書（受光器） | |
| 付属品一覧 | |
| 通信カタログ | |
| メーカーカタログ | |
■資料を保存する場合はアイコンを右クリックし「対象をファイルに保存」を選択してください。
FAQ
現在FAQは登録されていません。
