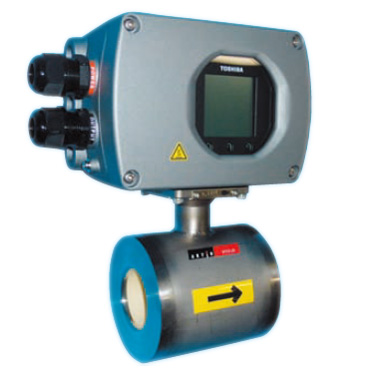

一体型電磁流量計 LF400/LF600/LF620



特徴

●可動部･管内への突起物はなく、信頼性の高い流量測定ができます。

●圧力損失が無く、高効率の配管が実現できます。

●管内断面の全信号を取り出す方式なので、高精度測定を実現します。

●測定対象は導電性液体のみです。気体や油等の絶縁性液体は測定できません。

●御客様のご要望の出荷前仕様へ設定の上、出荷対応しております。下記資料より出荷依頼書をダウンロードの上、担当営業へご提出をお願い致します。

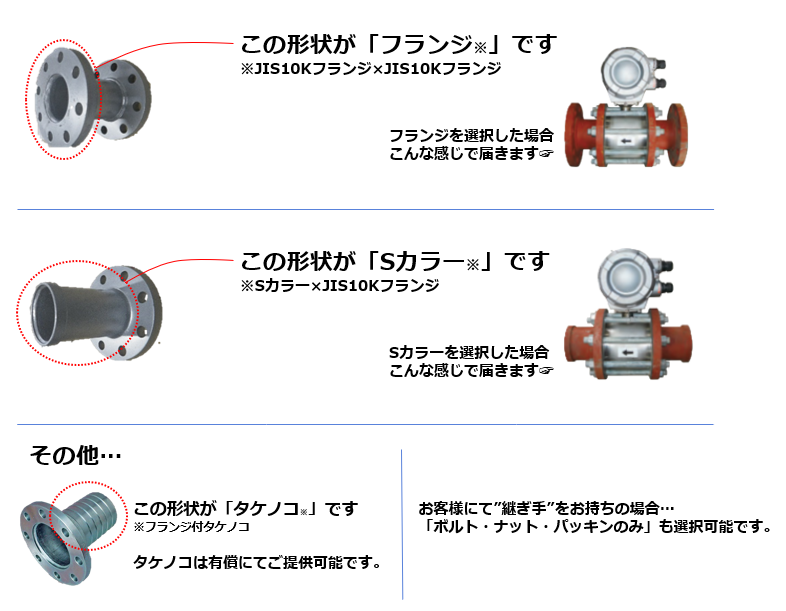

電磁流量計　継ぎ手　イメージ

  ・フランジ ・Sカラー


▲このページのTOPへ

仕様

商品コード(RC1) RC1 A12C0 011 RC1 A12C0 014 RC1 A13C0 011 RC1 A13C0 012
呼称 一体型電磁流量計
メーカー 東芝
型式 LF410/400 LF410/620 LF410/400 LF410/600
検出部 口径 50mm 80mm
測定範囲 約0～1.0m3/min 約0～3m3/min
測定精度 レンジ：1～10m/s、レンジに対する流量20～100%：±0.5% of rate、レンジに対する流量0～20%：±0.1%FS
レンジ0.1～1m/s未満、レンジに対する流量50～100%：±0.5% of rate、レンジに対する流量0～50％：±0.25%FS
配管方式 挟み込み式
変換器 入力 検出器からの流量比例信号：1点
出力 電流出力 DC4～20mA
デジタル出力 トランジスタ・オープンコレクタ
通信機能 あり（HARTプロトコル）
電源 AC100～AC240V 50/60Hz
寸法 面間 110mm
直径D 102mm 127mm
全高H 275mm 265mm 301mm 306mm
質量 約7kg 約6kg 約8kg
商品コード(RC1) RC1 A14C0 011 RC1 A14C0 012 RC1 A14C0 014
呼称 一体型電磁流量計
メーカー 東芝
型式 LF410/400 LF410/600 LF410/620
検出部 口径 100mm
測定範囲 約0～4.5m3/min
測定精度 レンジ：1～10m/s、レンジに対する流量20～100%：±0.5% of rate、レンジに対する流量0～20%：±0.1%FS
レンジ0.1～1m/s未満、レンジに対する流量50～100%：±0.5% of rate、レンジに対する流量0～50％：±0.25%FS
配管方式 挟み込み式
変換器 入力 検出器からの流量比例信号：1点
出力 電流出力 DC4～20mA
デジタル出力 トランジスタ・オープンコレクタ
通信機能 あり（HARTプロトコル）
電源 AC100～AC240V 50/60Hz
寸法 面間 120mm
直径D 159mm
全高H 333mm 338mm 323mm
質量 約10kg 約9kg
商品コード(RC1) RC1 A16C0 011 RC1 A16C0 012 RC1 A16C0 014 RC1 A18C0 011
呼称 一体型電磁流量計
メーカー 東芝
型式 LF410/400 LF410/600 LF410/620 LF410/400
検出部 口径 150mm 200mm
測定範囲 約0～10m3/min 約0～18
m3/min
測定精度 レンジ：1～10m/s、レンジに対する流量20～100%：±0.5% of rate、レンジに対する流量0～20%：±0.1%FS
レンジ0.1～1m/s未満、レンジに対する流量50～100%：±0.5% of rate、レンジに対する流量0～50％：±0.25%FS
配管方式 挟み込み式
変換器 入力 検出器からの流量比例信号：1点
出力 電流出力 DC4～20mA
デジタル出力 トランジスタ・オープンコレクタ
通信機能 あり（HARTプロトコル）
電源 AC100～AC240V 50/60Hz
寸法 面間 230mm 300mm
直径D 216mm 267mm
全高H 402mm 407mm 392mm 453mm
質量 約22kg 約21kg 約32kg

▲このページのTOPへ



資料

商品コード RC1 A12C0 011 RC1 A13C0 014 RC1 A13C0 012 RC1 A14C0 011 RC1 A14C0 012 RC1 A16T0 001 RC1 A16C0 012 RC1 A18T0 001
取扱説明書
付属品一覧
出荷前設定依頼書 XLS
通信カタログ
メーカーカタログ – – – – – – –

▲このページのTOPへ

FAQ

Q.なにが測れますか？

A.この１台で”瞬間流量”と”積算流量”の２つが計測できます。（１画面上に瞬間と積算の２つの数値を表示します）
　　瞬間流量…今まさに流れている液体量
　　積算流量…測定開始～現在までに流れた総液体量　（電源を切っても積算はリセットされません）

Q.測定対象は何ですか？

A.水、泥水、工業用排水、スラリー、セメントミルク、モルタルなどが測定できます。
　 電気を通さない液体（油など）や、気体は測定できません。
　※測定流体が固まる要素をもつ流体の場合、
　　必ずきれいに洗い流してからご返却ください（高額修理対象になります）

Q.どうやって取付しますか？

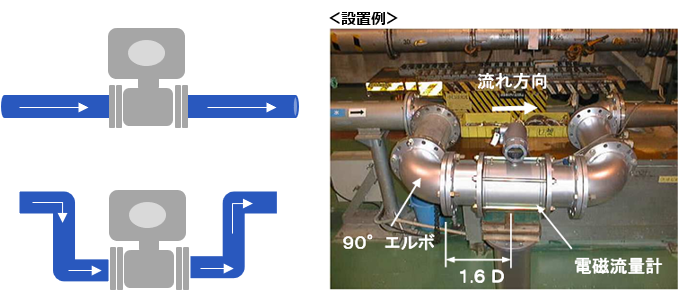

A. 配管と配管の間に”挟み込んで”設置します。
　　流量計前後の直管長が1.6D（320mm）以上あればご使用いただけます。

Q.”配管継ぎ手”って何ですか？

A.配管と配管を接続する部品のことをいいます。
　　配管の種類に応じて適切な継手を選びます。

Q.測定単位は？「㎥(ﾘｭｳﾍﾞｲ)」以外も選べますか？

A.下記より任意でお選びいただけます。デフォルトは「㎥／min」です。
　▼設定できる単位一覧（体積／時間）
　体積…　％・㎥・L・ⅿL・ⅿs・COUNT・RANGE・CUSTOM・GRAPH
　時間…　ｓ(秒)・/min(分)・/ｈ(時)・/ｄ(日)

Q.あとから設定は変えられますか？

A.

各種、解説動画がございます。ぜひご覧ください。


⏯【流れ方向の変更】


Q.レンジ変更するには？（流量計ＬＦ６２０）
実流量にあわせてレンジを変更したいです。操作方法を教えて下さい。

A.レンジ変更の実際の手順は下記にてご覧下さい。

簡易マニュアルダウンロード（PDF）

メーカー操作手順　動画サイトはこちらをクリックしてご覧下さい。

Q.パルス変更するには？（流量計ＬＦ６２０）
パルス出力の値を変更したいです。操作方法を教えて下さい。

A.パルス出力変更の実際の手順は下記にてご覧下さい。

簡易マニュアルダウンロード　（PDF）

メーカー操作手順　動画サイトYouTubeはこちらをクリックしてご覧下さい。

※YouTubeの動画が再生可能なブラウザで閲覧ください。

Q.ゼロ点調整するには？（流量計ＬＦ６２０）
    ポンプは停止しているのに流量が表示されている、故障ではありませんか。

A.流量計のリセットが必要な状況です。一度下記の手順にて、ゼロ点調整をお願いします。

簡易マニュアルダウンロード　

メーカー操作手順　動画サイトはこちらをクリックしてご覧下さい。

※YouTubeの動画が再生可能なブラウザで閲覧ください。
