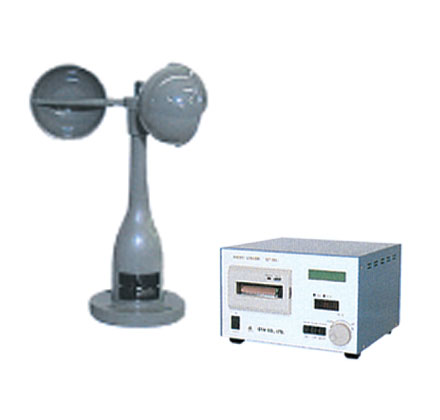

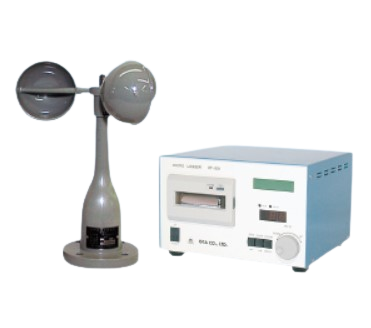

風速計 OT-901



型式 商品コード
OT-901 R2N 00603 001



特徴

●瞬間値と平均値の切替表示が可能。

●警報値の任意設定が可能、設定値以上になるとLCD表示部が点滅し、内蔵ブザーでお知らせ。

●1次警報、2次警報の任意設定が可能。

●瞬間値または平均値をデジタル表示すると同時にデータの保存、プリントアウト、警報設定が可能。

用途

●工事現場、高速道路、工場、クレーン作業等の安全、施設の保全に。

●電源投入時にタイトル・バージョン情報を、インターバル時・警報時・日界時に最大瞬間風速のデータをプリントアウトすることができます。

パネル

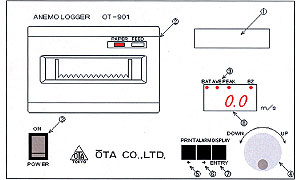

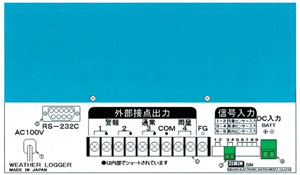

・背面パネル ・操作パネル
①AC100V入力 電源用ケーブルです。AC100V 50/60Hzをつないで下さい。電源ケーブルは3Pになっていますので、基本的には3PでFGを接続して下さい。環境により3Pを接続できなくて、2Pに変換して接続する場合は、必ず②の端子台【TB1】のFG端子からアースを取って下さい。アースを取らずに使用した場合、誤動作する恐れがありますので、ご注意下さい。
②TB1 警報、正常接点出力及び、雨量測定時の雨量接点出力端子です。
③TB3 風速センサ入力端子です。
④TB4 外部DC12V入力端子です。DC12Vバッテリもしくは、直流電源DC12Vをつないで下さい。
⑤CN1 RC-232C用コネクタです。
①液晶表示器 動作表示、各種データ設定、エラー状態等を表示します。
②プリンタ 各種データ設定、風速測定値等を印刷します。
③電源
スイッチ
ONにすると本機の電源が入ります。
④JOG
ダイヤル
ページ切替、データのUP/DOWNに使用します。
⑤PRINT
スイッチ
通常このキーを押すと現在の測定値を印刷します。データの設定時、カーソルの左移動として使用します。
⑥ALARM
スイッチ
通常このキーは警報時のBZ音のON/OFF切替として使用します。トグル動作となっており、キーを押すとON⇔OFFと切り替わりBZ音がONで⑨のBZ REDが点灯します。
⑦DISPLAY
スイッチ
通常このキーは測定方法の切替を行います。トグル動作になっており、キーを押すとPEAK⇔AVEと切り替わります。瞬間測定表示のとき⑨のPEAK LEDが点灯します。平均測定表示のとき⑨のAVE LEDが点灯します。ここで選んだ測定方法の結果が⑧、⑨で表示されます。データ設定時、カーソルのON(データ変更開始)/OFF(データの変更終了)をして使用します。
⑧風速表示用7セグメントLED 現在の風速値を表示します。
⑨状態表示用LED バッテリ、測定、警報BZ音の各状態を表示します。

付属品

・ACケーブル(1.5m)

・接続ケーブル(20m)

・記録紙

・取扱説明書

・弊社検査成績書

※センサー、指示計間の接続ケーブルが20m以上必要な場合は販売とさせていただきます。

販売品

・設置プレート OT-901・902兼用
48.6φmm用
 商品コード:R2N0060000000007
・3色積層回転灯KJS-310-RYG
AC100V
 商品コード:R2N0060000000009

パトライトの作動
[例]
1次警報 10m/S
2次警報 15m/S
0~9.9m/S…緑
10~14.9m/S…黄
15m/S以上…赤
・3色積層回転灯用
取付L金具(小)
 商品コード:R2N0060000000001
・3色積層回転灯用
取付クランプ
 商品コード:R2N0060000000003


・記録紙 OT901・708用(10分平均選択で約28日印字できます。)
 商品コード:R2N0060000000008
※指示計迄の接続ケーブルは販売となります。
・3色積層回転灯用ケーブルm指定取付

▲このページのTOPへ

仕様

商品コード R2N 00603 001
メーカー 大田商事
型式 OT-901N データーロガー
センサー 測定範囲 0〜60m/s(起動風速2.0m/s)
寸法 φ308×354mm
質量 1kg
データーロガー 検出方式 無鉄心式4極交流発電機
測定精度 風速10m/s以下:±0.5m/s
風速10m/s以上:±5%
サンプリング 瞬間表示:1秒毎更新
平均表示:6秒毎更新
表示 LCD16桁×2行
7セグメント赤色発行ダイオード3桁(00.0)
警報設定 瞬時・平均警報 1次・2次 0.0〜99.9m/s
平均時間設定 1・5・10分間平均
警報接点 無電圧接点2回路 1c1a 内蔵ブザー付き
最大定格AC100V3A/DC12V3A
メモリー機能 リング形式512KB(43、200データ)
10分間平均で約365日保存可能
通信 RS-232Cシリアルインターフェース標準装備
電源 AC100V 10W、DC12V
寸法 全幅W 230mm
奥行D 225mm
全高H 160mm
質量 3.9kg

※DC12Vの場合、バッテリーはお客様にてご用意下さい。
指示計の屋外使用における破損不良、及びバッテリー切れ
による測定漏れ等の可能性から、極力事務所内でAC100Vを
ご利用頂くことをお勧めいたします。

▲このページのTOPへ


資料

商品コード R2N 00603 001
取扱説明書
簡易取扱説明書
付属品一覧
通信カタログ
メーカーカタログ

▲このページのTOPへ

FAQ

データをパソコンに落としたい(風速計 OT-901/OT-708)
測定したデータをパソコンで見ることは可能ですか?

測定したデータをパソコンで見るには、専用のソフト及びケーブルが必要です。(販売)
パソコンソフトでは、日報や月報、グラフの作成が可能です。
購入には納期2週間ほどかかります。

風速数値の小数点以下表示
指示計の風速数値を小数点以下まで表示したい

OT-901、OT-708は小数点第1位まで表示されます(0.0-99.9m/sまで)。
なお、OT-902は整数表示となりますのでご注意ください(0-99m/sまで)。
