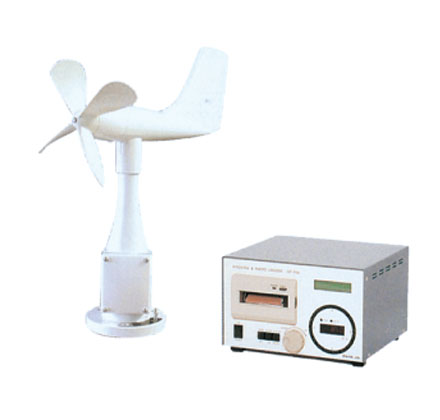

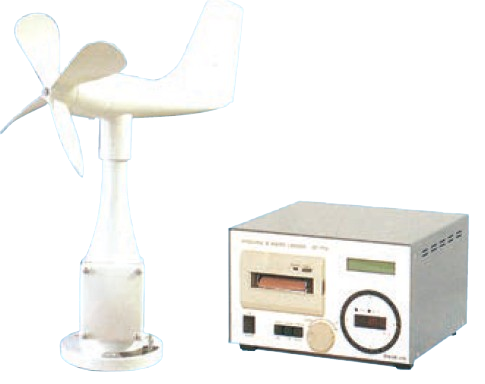

風向風速計 OT-708



型式 商品コード
OT-708 R2N 00602 001



特徴

●瞬間値と平均値の切替表示が可能。

●警報値の任意設定が可能、設定値以上になるとLCD表示部が点滅し、内蔵ブザーでお知らせ。

●1次警報、2次警報の任意設定が可能。

●瞬間値または平均値をデジタル表示すると同時にデータの保存、プリントアウト、警報設定が可能。

用途

●工事現場、高速道路、工場、クレーン作業等の安全、施設の保全に。

●電源投入時にタイトル・バージョン情報を、インターバル時・警報時・日界時に最大瞬間風速のデータをプリントアウトすることができます。

パネル

・背面パネル ・操作パネル
①AC100V入力 電源用ケーブルです。AC100V 50/60Hzをつないで下さい。
②TB1 警報、正常接点出力及び、風速センサ入力用端子です。詳しいピン配置等は、『9.ピン配置』の『9-1 TB1』を参照してください。
③TB2 風向センサ入力用端子です。詳しいピン配置等は、『9.ピン配置』の『9-2 TB2』を参照してください。
④TB3 チャージ電源出力、バッテリー電源入力用端子です。(OPTION)詳しいピン配置等は、『9.ピン配置』の『9-3 TB3』を参照してください。
⑤CN1 RC-232C用コネクタです。(OPTION)
⑥FG端子 フレームグラウンド端子です。
①液晶表示器 動作表示、各種データ設定、エラー状態等を表示します。
②プリンタ 各種データ設定、風向風速測定値等を印刷します。
③電源スイッチ ONすると本機の電源が入ります。
④JOGダイヤル ページ切替、データのUP/DOWNに使用します。
>⑤PRINTスイッチ 通常このキーを押すと現在の測定値を印刷します。データ設定時、カーソルの左移動として使用します。
⑥ALARMスイッチ 通常このキーは警報時のBZ音のON/OFF切替として使用します。トグル動作になっており、キーを押すとON⇔OFFと切り替わりBZ音がONで⑪のLEDが点灯します。データ設定時、カーソルの右移動として使用します。
⑦DISPLAYスイッチ 通常このキーは測定方法の切替を行います。トグル動作になっており、キーを押すとPEAK⇔AVEと切り替わります。PEAK測定のときに⑩のLEDが点灯します。ここで選んだ測定方法の結果が⑧、⑨で表示されます。データ設定時、カーソルのON(データ変更開始)/OFF(データ変更終了)として使用します。
⑧風速表示用7セグメントLED 現在の風速値を表示します。
⑨風向表示用LED 現在の風向を表示します。
⑩PEAK表示用LED 点灯でPEAK測定。
⑪BZ状態表示用LED 点灯で警報BZ音ON。

付属品

・ACケーブル(1.5m)

・接続ケーブル(20m)

・記録紙

・取扱説明書

・弊社検査成績書

※センサー、指示計間の接続ケーブルが20m以上必要な場合は販売とさせていただきます。

販売品

・フランジ

60.5φmm用
商品コード:
R2N0060200000001

・3色積層回転灯

AC100V
商品コード:
R2N0060000000009

3色積層回転灯用

取付L金具(小)
商品コード:
R2N0060000000001

色積層回転灯用

取付クランプ
商品コード:
R2N0060000000003

  ※3色積層パトライトのケーブルは販売となります。
・3色積層回転灯用ケーブルm指定取付
・記録紙(10分平均選択で約28日印字できます。)
 商品コード:R2N0060000000011

▲このページのTOPへ

仕様

商品コード R2N 00602 001
メーカー 大田商事
センサー 検出方法 風向 ポテンションメーター
風速 交流発電機
測定範囲 風向 0〜540°
風速 0〜60m/s
サイズ φ250×510×600mm
質量 3kg
ロガー メモリー 256kB(52.560データ)
表示 16桁×2行
プリンター 感熱シリアルロッド
警報出力 1次警報 0〜60m/s任意2次警報 0〜60m/s任意
警報 内蔵ブザー、LCDディスプレイ点滅
電源 AC100V 10W、DC12V
寸法 全幅W 230mm
奥行D 225mm
全高H 160mm
質量 3.9kg

※DC12Vの場合、バッテリーはお客様にてご用意下さい。

指示計の屋外使用における破損不良、及びバッテリー切れ

による測定漏れ等の可能性から、極力事務所内でAC100Vを

ご利用頂くことをお勧めいたします ※DC12Vの場合、バッテリーはお客様にてご用意下さい。

指示計の屋外使用における破損不良、及びバッテリー切れ

による測定漏れ等の可能性から、極力事務所内でAC100Vを

ご利用頂くことをお勧めいたします。

▲このページのTOPへ


資料

商品コード R2N 00602 001
取扱説明書
簡易取扱説明書
付属品一覧
通信カタログ
メーカーカタログ

▲このページのTOPへ

FAQ

データをパソコンに落としたい(風速計 OT-901/OT-708)
測定したデータをパソコンで見ることは可能ですか?

測定したデータをパソコンで見るには、専用のソフト及びケーブルが必要です。(販売)
パソコンソフトでは、日報や月報、グラフの作成が可能です。
購入には納期2週間ほどかかります。

映像モニターの増設(パイプカメラ HS3040)
パイプ内の映像を、離れた事務所でも見たいです。
映像モニターは増やせますか?

モニターの増設は可能です。(有線※)
パイプカメラ + カメラ用TV(別途レンタル)が必要です。
※パイプカメラ~モニター間のケーブルは必要に応じて販売対応モニター増設ご希望の際は、事前にお申し付けください。

風速数値の小数点以下表示
指示計の風速数値を小数点以下まで表示したい

OT-708、OT-901は小数点第1位まで表示されます(0.0-99.9m/sまで)。
なお、OT-902は整数表示となりますのでご注意ください(0-99m/sまで)。
