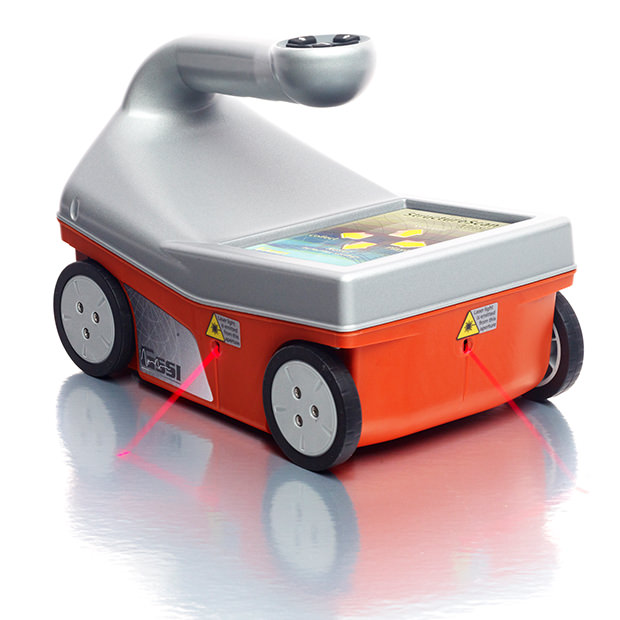

鉄筋探査機 ストラクチャスキャン SIR-EZ 3D

 R3B450D0_1

型式 商品コード
SIR-EZ 3D R3B 450D0 001

特徴

●約1.5kgと軽量・コンパクトのため片手で操作が可能です。

●電磁波レーダ方式により鉄筋等の金属物の他に、塩ビ管・空洞等の非金属物も探査できます。

●山形波形の鉄筋を●表示に自動変換する処理機能を標準装備しています。

●測定データはSDカードへJPEG形式での保存ができ、パソコンへも容易に取り込めます。

●3D可視化機能の使用して、SIR-EZ本体で3D表示がリアルタイム表示可能でき、現場での作業効率が大幅できます。

●凸凹面での探査も、付属の大型車輪のオフロードタイヤを取りつけることで、通常車高の約2.6mmから約10mmに嵩上げが可能です。

●組合せレンタル品のPC用報告書作成支援ソフトを使用することで、報告書作成時間を大幅に削減できます。

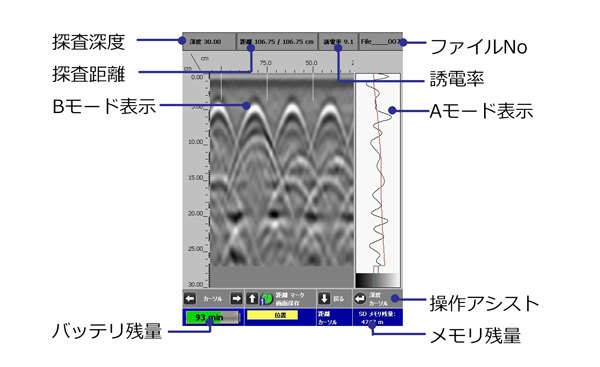

画面表示例と各部説明

 R3B450D0_hyouji_meisyo

探査イメージ

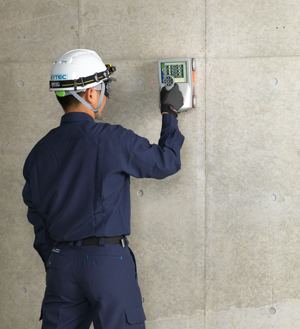

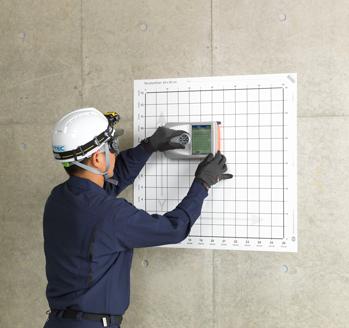

2D探査例 3D探査例
R3B450D0_3-1_2D R3B450D0_3-2_3D

探査画面例

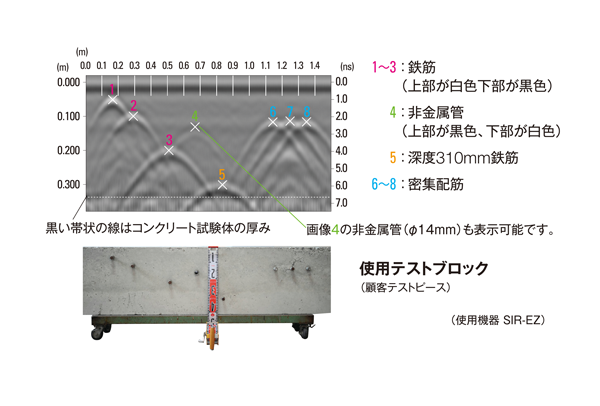

・試験体での探査例(2D探査)
R3B450D0_2-1

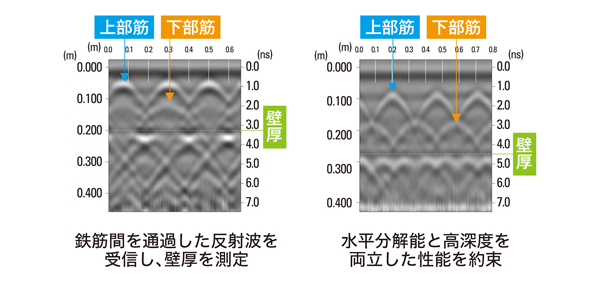

・W筋の探査例(2D探査)       ・千鳥筋の探査例(2D探査)
R3B450D0_2-2

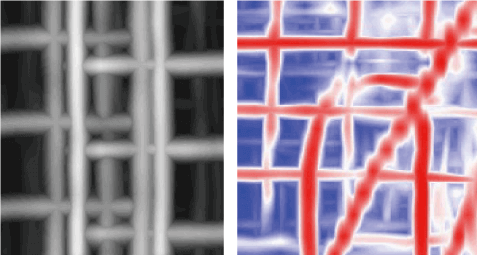

・3D探査の可視化断面の画面例イメージ

センチ単位でのスライス表示が可能ですので、より正確な測定が行なえます。

    R3B450D0_4-1_3D



付属品

・ハンドストラップ(装着済)     ・収納ケース

・オフロードタイヤ×4         ・取扱DVD(操作ガイド)

・SDカード4GB(装着済)        ・SIR-EZ操作の要点

・バッテリーパック×2         ・注意書き

・充電器               ・オフロードタイヤ取り付けについて

・ACアダプタ              ・弊社検査成績書



組合せ品

・RCレポートメーカー レポートエディタPro

reporteditorpro
商品名 商品コード
RCレポートメーカー  R5G 00002 001



・波形画像処理やマーキングが簡単に行え、Excelに画像やポイント情報を一括書き出し可能です。

・測定結果をパソコンで表示可能なソフトウェアです。

※お客様によるPCのご用意が必要です。windows10にも対応しております。
詳細はメーカーホームページへ



商品名 型式 商品コード 備考
RCレポートメーカー レポートエディタPRO R5G 00003 001

使用分野

・コンクリートアンカー工事 ・コア抜き工事 ・電気設備

・空調設備工事 ・ガス工事 ・水道工事 ・コンクリート

建造物改修工事・コンクリート建造物調査診断

・コンクリート橋梁完成検査など

販売品

・グリッドシート60×60cm

・グリッドシート30×30cm

▲このページのTOPへ

仕様

商品コード R3B 450D0 001
呼称 ストラクチャスキャン
メーカー KEYTEC(GSSI社)
型式 SIR-EZ 3D(サー・イージー3D)
測定方式 電磁波レーダー方式
測定対象物 鉄筋、塩ビ管、電線管、空洞など
測定深度 4〜450mm(高深度ソフトインストール済)
水平方向輻射間隔 ノーマル測定:2.5mm、高密度測定:1.25mm
ピッチ

かぶり:ピッチ=1:0.3

(例:深度100mmでピッチ間隔30mmが目視確認可能)

測定距離 20m(1回の走査)
使用温度・湿度 -20℃〜40℃、95%以下
データ保存量

SDカード2GB(4,800m)8GBまで対応

EZ本体内蔵メモリ 約2,800m

主な機能 自動ゲイン機能、自動深度補正機能、 オートターゲット、表示配色変更、 スクロール機能
最大走査速度 約40cm/s 速度アラーム付き
画面表示配色 白黒3パターン カラー2パターン
電源 バッテリー駆動
連続使用時間 約3時間(ただし、LED低照度)
外部接続 PC(専用ソフト必要/USB接続)
外形寸法(W×D×H) 約154×232×175mm
質量 約1.5kg(バッテリー含む)

 ※NETIS登録番号:KT-120010-VE

▲このページのTOPへ


資料

商品コード R3B 450D0 001
取扱説明書
通信カタログ
技術資料・動画リンク keytec-logo
ペラチラシ
メーカーカタログ
付属品一覧

▲このページのTOPへ

FAQ

現在FAQは登録されていません。

▲このページのTOPへ


この商品に関するお問合せ先

通信計測部 TEL:03-6666-2329 / FAX:03-6666-2536
