パイプカメラ　GLS3030

特徴仕様ＦＡＱこの商品のお問い合せ先

R6D_GLS3030_3

型式	商品コード	備考
GLS3030	R6D 30032 001

特徴

●カメラヘッド部は自動水平機能により映像のトップが常に天井を向きます。

●カメラヘッドは防水構造（IP68　耐水圧1.0MPa）で、水中使用も可能です。（水深30ｍ）

●フルカラーの画像記録装置が付いており、作業記録もできます。

●電源のない場所でもリチウムイオン電池の装着で約１時間使用できます。

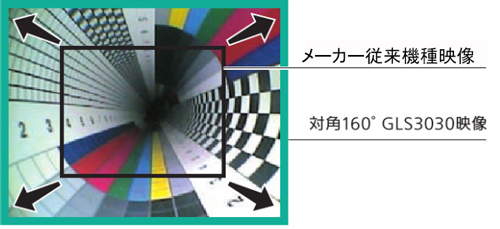

モニタ画面表示例

R6D30032_2

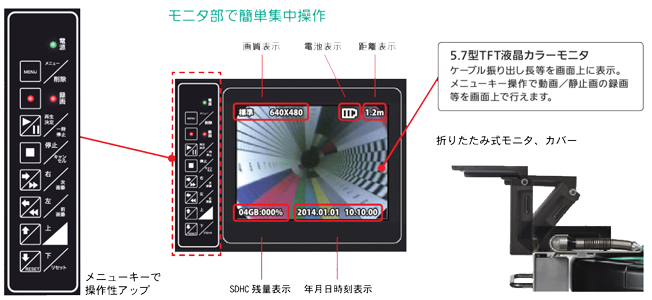

モニタ各部名称

R6D30032_3

画質と記録時間目安

	フルサイズ	スモールサイズ
高画質	3時間33分	11時間51分
標準	5時間55分	18時間51分
低画質	11時間51分	40時間20分

※標準付属品は8GBのSDHCカードです。別途ご用意頂く際は、東芝製がメーカー推奨です。

付属品

・SDカード
・フォーカス調整工具
・ACアダプタ
・リチウムイオン電池

・リチウムイオン充電器
・収納ケース
・取扱説明書

▲このページのTOPへ

仕様

商品コード	R6D 30032 001
呼称	管内検査カメラ
メーカー	レッキス工業
型式	GLS3030
ケーブル長（有効長）	30m（28ｍ）
ケーブル直径	φ6.6mm
カメラヘッド防水能力	IP68（耐水性1.0MPa）水深30m
カメラヘッドサイズ／適応配管径	φ30mm／φ32～110mm
曲管通過能力	90°エルボ2箇所程度（φ40～）
カメラヘッド照明	白色LED 6灯
レンズ画角	気中：約160°　水中：約96°
使用温度	0～40℃
電源	AC100V／専用リチウムイオン充電池
バッテリー連続使用時間	約60分
寸法（W×D×H）	350×432×153mm
質量（本体）	約6.3kg

[画像記録装置]

モニター	5.7型TFTカラー液晶モニタ
保存形式	静止画（JPEGファイル）	動画（H.264 Hi Profile）
保存媒体	SD（1GB/2GB）／SDHC（4～32GB）

▲このページのTOPへ

資料

商品コード	R6D 30032 001
取扱説明書
付属品一覧
ペラチラシ	準備中
通信カタログ
メーカーカタログ

▲このページのTOPへ

FAQ

Q.工業用内視鏡とパイプカメラの違いは？

◤工業用内視鏡の特徴◢

カメラヘッド…φ5.5mm～φ17mmと細い

ケーブル長……1～10ｍまでと短い

◤パイプカメラの特徴◢

カメラヘッド…φ23mm～φ50mmと大きい

ケーブル長……15～40ｍまでと長い

Q.カメラ先端にLEDライトは付いてますか？

A．はい。全型式ついています!（明るさも調整可能）
　暗所※でも明るい映像の確認と記録が可能です。

※広い管の場合、全体を明るくすることはできません。カメラ周辺を明るく照らします。

Q.エルボ管（曲管）に対応していますか？

A.全型式、対応しています。※複数は非対応

型式	AS340B	CARPSCA21	GLS-V2830	GLS-3030	VIS500	HS3040	TRS3040B	CARPSCA51
適応配管径	φ40mm～	φ25mm～	φ40mm～	φ40mm～	φ40mm～	φ50mm～	φ50mm～	φ50mm～

Q.防水ですか？

A.全型式、カメラヘッド・ケーブルは防水、モニター部は非防水です。

型式	AS340B	CARPSCA21	GLS-V2830	GLS-3030	VIS500	HS3040	TRS3040B	CARPSCA51
IP等級	IP68 水深10mまで	IP68 水深10mまで	IP68 水深30mまで	IP68 水深30mまで	IP67 水深1mまで	IP68 水深10mまで	IP68 水深10mまで	IP68 水深10mまで

Q.カメラは動きますか？

A.TA417XG(R6D30140001)とVIS500(R6D30140002)の2機種のみ
カメラ可動式となっており、　カメラヘッド部がぐるぐると回ります。(縦回転180°、横回転360°)
それ以外のパイプカメラのカメラヘッド部は動きません。

Q.電源とれない場所でも使えますか？

A.全型式、付属のバッテリーにて給電可能です。

型式	AS340B	CARPSCA21	GLS-V2830	GLS-3030	VIS500	HS3040	TRS3040B	CARPSCA51
使用時間※	約1時間	約5時間	約2時間	約2時間	約6時間	約5時間	約5時間	約5時間
