環境表示計 NV-2018／NV-2023
|
特徴
●これ1台で、建設現場で発生する騒音・振動の大型表示・データ保存に対応しています。
●セパレート式の表示器と制御部で設置・移設が容易です。
●NV–2018は、単管クランプ式・NV-2023は、フック引掛け式で設置取付が簡単です。
●計測データは本体に保存され、メモリカード(SDカード）へコピー可能です。
●付属の専用ソフトで報告書とグラフの作成ができます。
●PLCユニットと組み合わせることで、離れた場所でのモニタリングも可能です。
●NV-2023はスマートフォンでの操作に対応しています。※Wi-Fi接続が必須

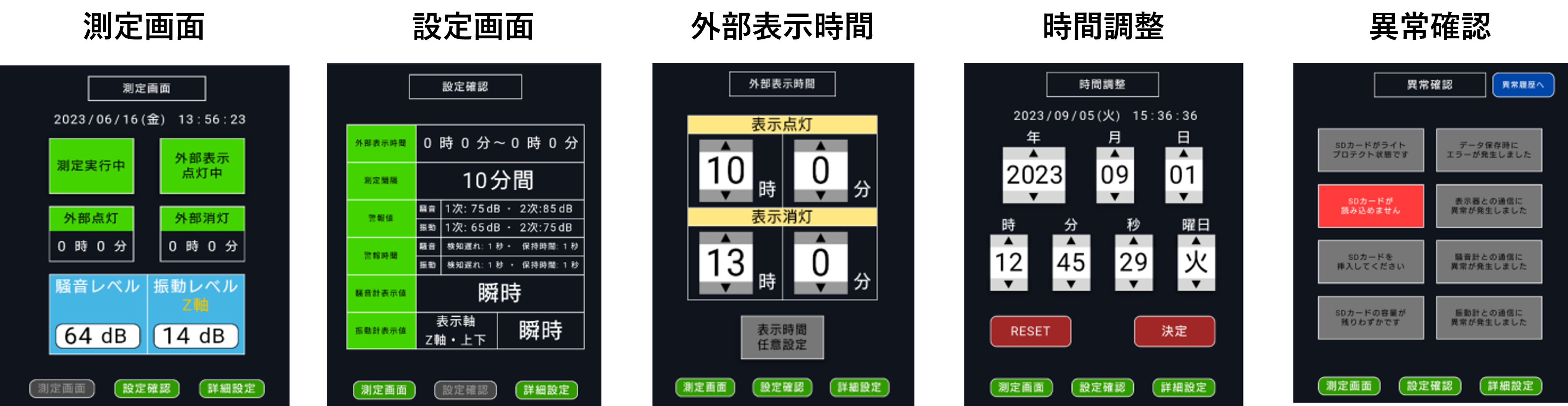

表示画面イメージ-NV-2023-
日報ソフト画面イメージ

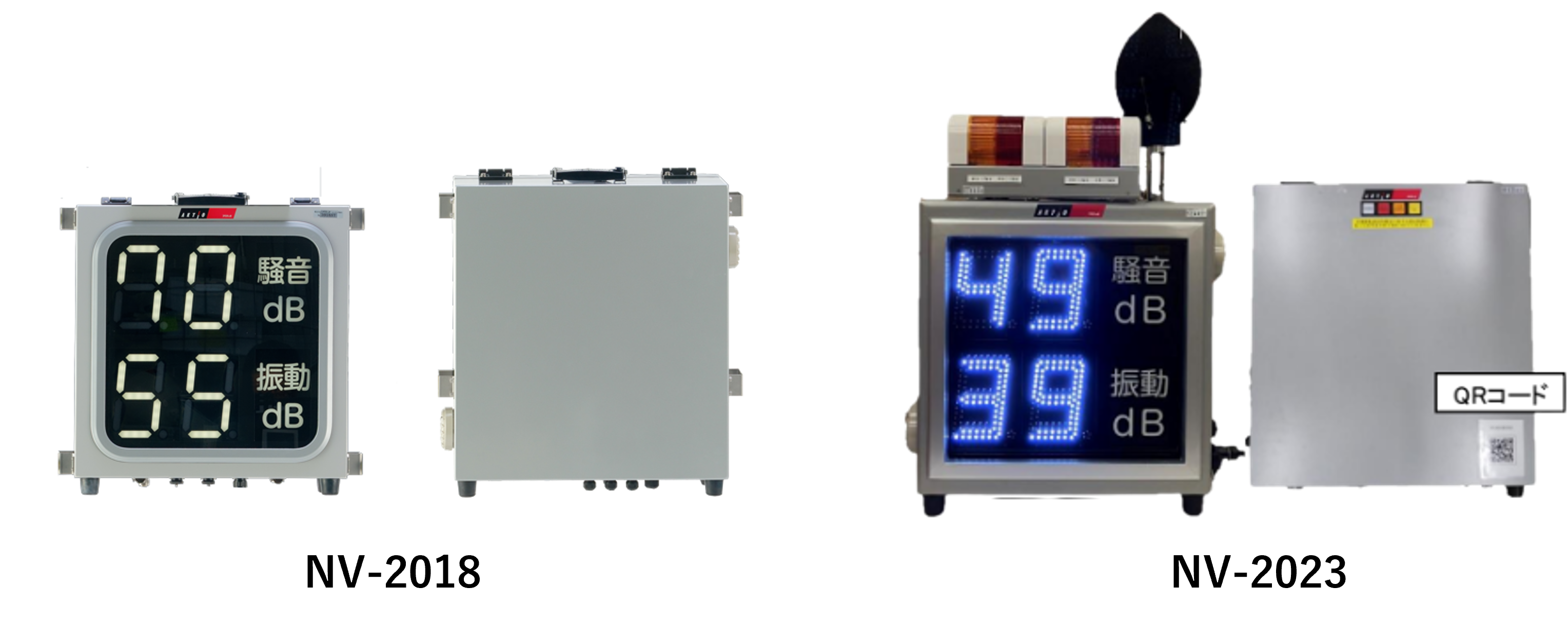

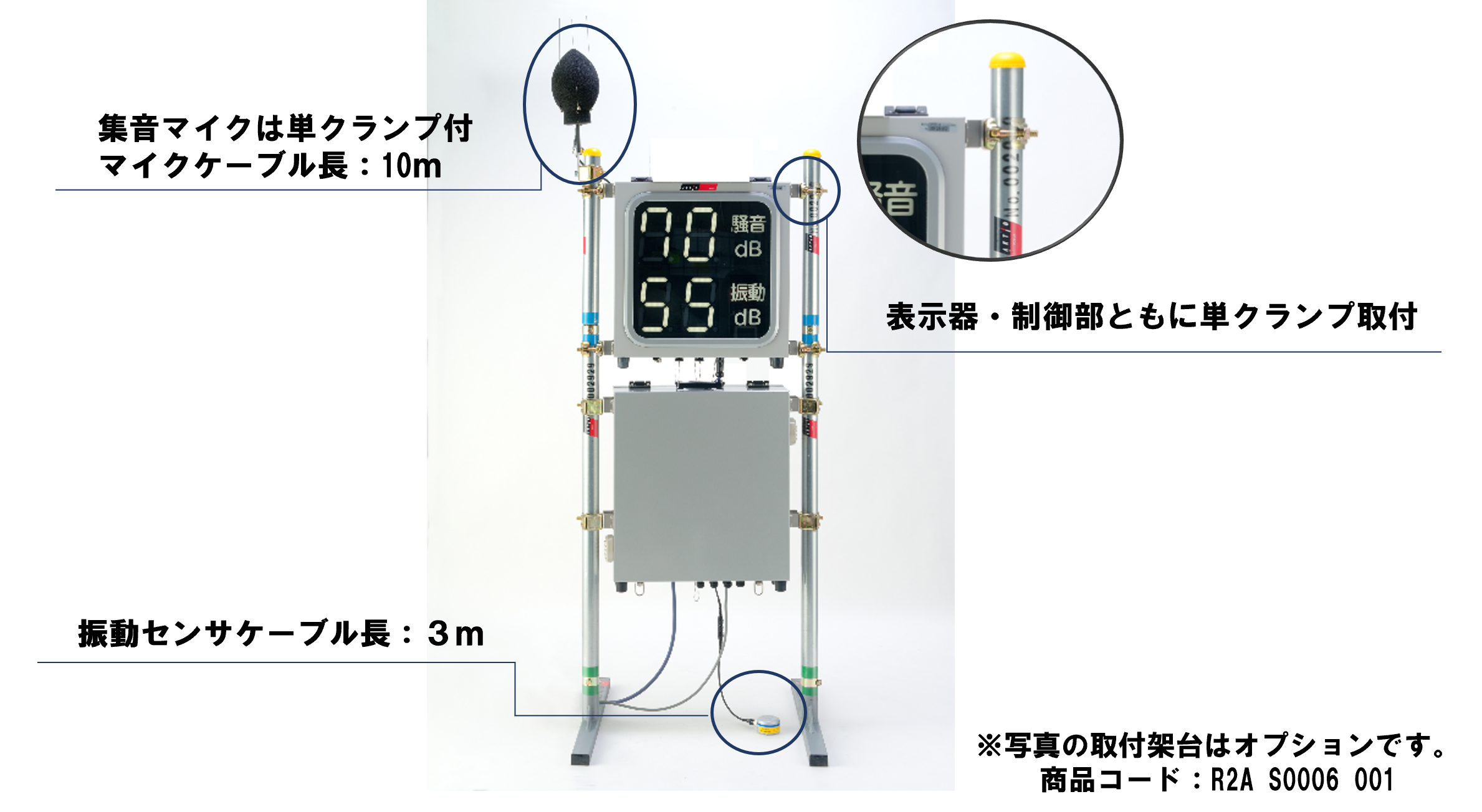

設置イメージ
写真はNV-2018です。

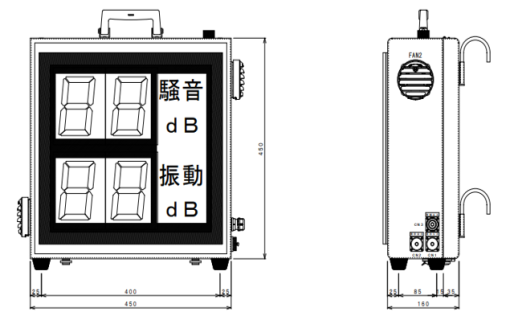

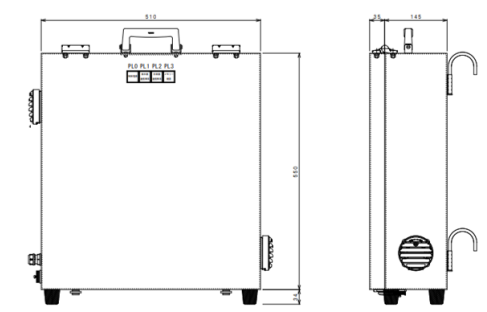

外形図
| ・NV-2018表示器 | ・NV-2018測定部 |
 |
 |
| ・NV-2023表示器 | ・NV-2023測定部 |
 |
 |

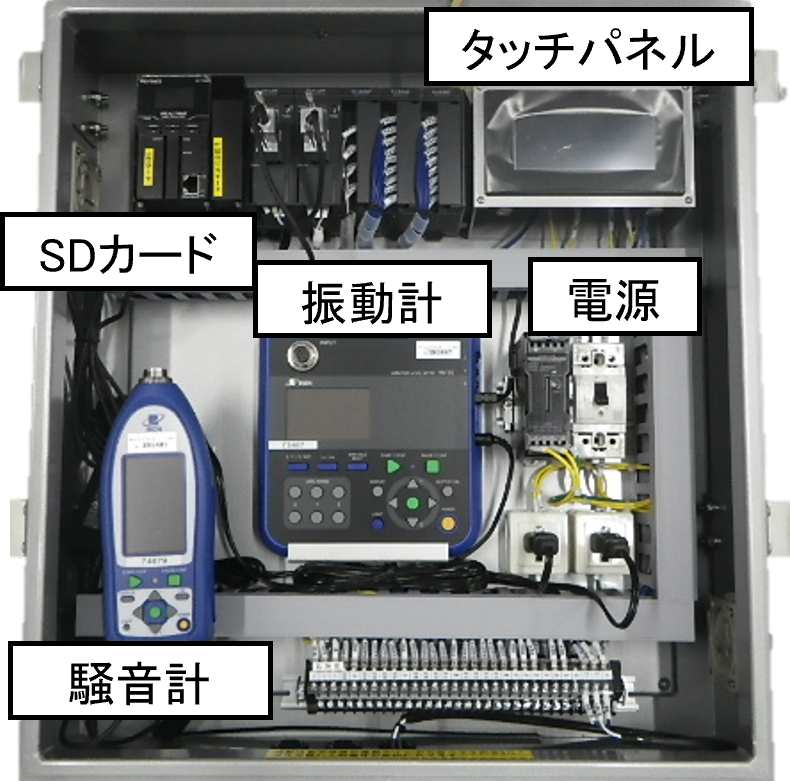

制御盤内部
機器構成
| ・防風スクリーン | ・表示器ケーブル5ｍ |
| ・振動センサー | ・振動ケーブル2ｍ |
| ・マイクロフォン | ・騒音ケーブル10ｍ |
| ・マイク取付アダプタ | ・SDカード |
| ・マイクスタンド | ・BOX専用鍵 ※制御盤扉裏に貼付 |
| ・マイクスタンド用片クランプ | ・取扱説明書 |
| ・本体用片クランプ×8 | ・日報ソフトのご案内 |
| ・パトライトセット※ | ・簡易取扱説明書 |
| ・電源ケーブル10ｍ×2 | ・弊社検査成績書 |
| ・電源ケーブル5ｍ※ |
組合せ品
| ・表示灯24V/4段式 LEUG-24W-4-RYRY | ＜警報点灯例＞ | ||||||
|
|
騒音・振動の各警報時に点灯し、警報をお知らせします。単クランプ取付金具と専用ケーブル5ｍ付き、制御BOXに差込したら、すぐにご使用頂けます。
|
・環境表示計 設置架台
| 機種名 | 商品コード | 管理番号 |
|---|---|---|
| 設置架台／NV・EC用 | R2A S0006 001 | 002929 |
仕様
| 商品コード | R2A 00006 003 | R2A 00006 004 | |
|---|---|---|---|
| 型式 | NV-2018 | NV-2023 | |
| 適用測定器 | 騒音：NL-42/振動：VM-55 | ||
| 表示範囲 | 騒音 | 20～99dB | |
| 振動 | 30～99dB | ||
| 表示周期 | 1秒毎（瞬時値） | ||
| 表示方法 | 2桁白色LED表示 | 2桁7セグ高輝度白色LED表示 | |
| 設定方法 | タッチパネル式 | タブレット端末やスマートフォンから設定※1 | |
| データ記録 | SDカード | ||
| ケーブル長 | 表示器用電源ケーブル：4m 制御部用電源ケーブル：5m |
電源ケーブル：5m | |
| 騒音ケーブル：10m、振動ケーブル：2m | |||
| 表示器ケーブル：5m | |||
| 警報機能 | オプションで対応可 （24V電圧出力×４） |
警報パトライトセット付属 1次警報：黄色点滅、2次警報：赤色点滅 |
|
| 筐体構造 | アルミ製、防塵、防滴型 | ||
| 取付方法 | 縦方向単クランプ式 | 単管フック引掛け式 | |
| 電源 | AC100V | ||
| 消費電力 | 100W | ||
| 使用温度・湿度 | －10～ 50℃、0～90%RH | －10～ 55℃、35～85%RH | |
| 寸法(W×D×H) 突起部含めず |
表示器 | 130×510×510mm | 160×450×450mm |
| 制御部 | 160×510×550mm | 180×510×550mm | |
| 質量 | 表示器 | 約12kg | 約10kg |
| 制御部 | 約18kg | 約12kg | |
※制御部は、直射日光に当たらない場所になるべく設置してください。
※１.Wi-Fi接続が必須
NVシリーズ用 専用ソフトインストール
※パソコン専用のソフトです。
文字化けしてしまった時の対処方法
①解凍前のzipファイルを右クリック
②プログラムから開く
③エクスプローラーを指定
資料
| 商品コード | R2A 00006 003 | R2A 00006 004 |
|---|---|---|
| 型式 | NV-2018 | NV-2023 |
| 取扱説明書 |  |
|
| 簡易取扱説明書 | |
|
| 付属品一覧 | |
|
| ペラチラシ | |
|
| 通信カタログ | 準備中 |
|
