AI監視カメラ ドボレコS
※NETIS番号：KK-210060-VE
| 型式 | 商品コード | 備考 |
|---|---|---|
| SX-DB100 | R6T 10107 001 | |
| SX-DB300 | R6T 10107 002 |
特徴
●小型重機対応品(0.25㎥以下の重機)です。
推奨重機：ミニバックホー クボタ製RX-306、RX-406
※アクティオレンタル品に限ります
●AI画像解析で、人物の動きと距離を検出します。タグ等の携帯は不要です。
●オプションで衝突軽減装置※を使用できます。
※人物を検知した場合、モニターが赤くなると同時に人が離れるまでの間、運転手の操作ができなくなるようにする機能です。
※衝突軽減装置の使用には、承諾書への同意等が必要です。ご用命の際はご相談ください。
※アクティオの重機にのみ取り付け可能です。（機種によっては取り付けできない場合もあります。）
●人物の接近を、映像とアラート音・警告灯で注意喚起し、接触事故を未然に防ぎます。
●柔軟性の高い専用マウントと、カメラの自動水平補正で簡単に設置することができます。
●カバーは標準赤色です。ご指定にて白色へ変更可能です。
付属品
【DB100】

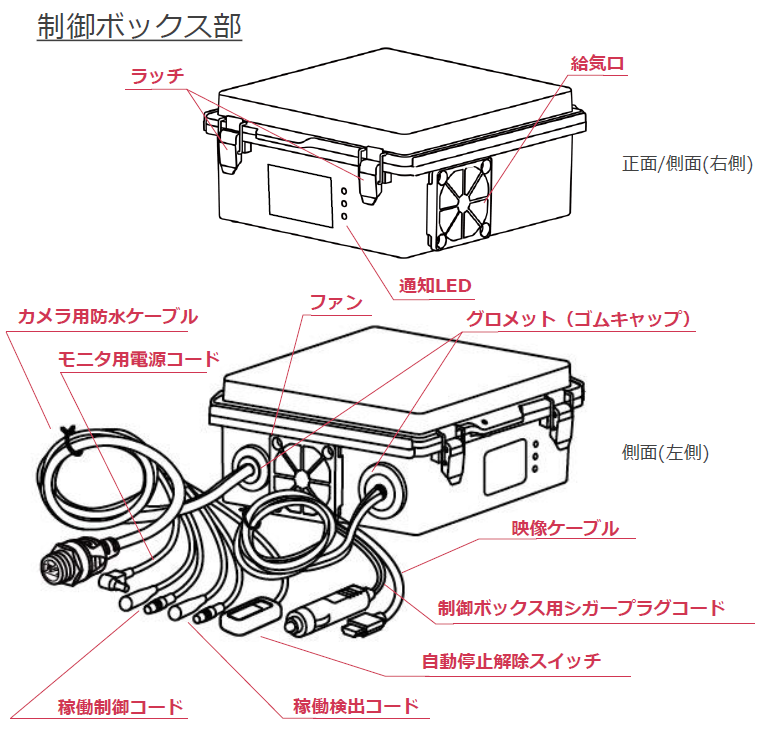

| ・制御ボックス（回転灯装着済み） | ・L字変換コネクタ（HDMIケーブルに装着済） |
| ・制御ボックス用防雨カバー | ・カメラ取付用金具（Uボルト×2、ナット×2、ワッシャー類×2） |
| ・カメラ（マグネットマウント付、ケーブル3ｍ） | ・テンキーボード |
| ・回転灯（マグネットマウント付、ケーブル2ｍ） | ・カプラ(オプションなしの場合、付属なし) |
| ・メスシガー | ・サポートマニュアル |
| ・モニター(7インチ) | ・衝突軽減装置取付方法(オプションなしの場合、付属なし) |
| ・アシストグリップホルダー | ・衝突軽減装置の注意事項説明書(オプションなしの場合、付属なし) |
| ・モニター用防雨カバー | ・弊社検査成績書 |
【DB300】
| ・制御ボックス | ・テンキーボード |
| ・中継ボックス | ・USBAtoC変換コネクタ |
| ・カメラ（マグネットマウント付、ケーブル3ｍ） | ・制御ボックス用電源ケーブル（4ｍ） |
| ・回転灯（マグネットマウント付、ケーブル10ｍ） | ・モニター用電源ケーブル（3ｍ） |
| ・モニター（7インチまたは10インチ） | ・HDMIケーブル（2ｍ） |
| ・変換アダプタ（７インチモニタ付属の場合は、付属なし） | ・L字変換コネクタ（HDMIケーブルに装着済） |
| ・モニター用防雨カバー | ・HDMI延長ケーブル（1ｍ） |
| ・アシストグリップホルダー | ・自動停止スイッチ(オプションなしの場合、付属なし) |
| ・カメラ取付用金具（Uボルト×2、ナット×2、ワッシャー類×2） | ・カプラ(オプションなしの場合、付属なし) |
| ・USBメモリ（32GB) | ・予備用電源ケーブル（3ｍ）(オプションなしの場合、付属なし) |
| ・シガーソケット分配器 | ・シガーソケット分配器 |
| ・サポートマニュアル | ・衝突軽減装置の注意事項説明書(オプションなしの場合、付属なし) |
| ・衝突軽減装置取付方法(オプションなしの場合、付属なし) | ・弊社検査成績書 |
取付イメージ

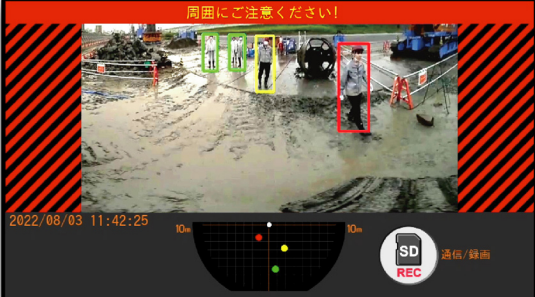

モニター画面例
仕様
| 商品コード | R6T 10107 001 | R6T 10107 002 | |
|---|---|---|---|
| 名称 | ドボレコSセーフティ | ||
| メーカー | 株式会社ザクティ | ||
| 型式 | SX-DB100 | SX-DB300 | |
| 検出距離 | 最大半径8m(設置高さ2m時) | ||
| 検出エリア設定 | 標準：赤色3m以内、黄色5m以内、緑色8m以内 | ||
| カメラ | イメージセンサ | 1/2.3型CMOSイメージセンサSTARVIS™ | |
| 画素数・画角 | 1230万画素・200°広角レンズ | ||
| 外部インターフェース | USB2.0 Type-A ケーブル直出し | ||
| 制御ボックス （AIプロセッサ） |
動画処理モード | クラウドストリーミング / 常時記録 / 間引き記録（別途クラウド契約） | |
| 記録画素 | 2160（max）×360 | ||
| フレームレート | 15fps（間引き記録：5fps / 1fps） | ||
| 動画データ記録 | 内部記録※ | SDカード | |
| 外部インターフェース | USB2.0（Type-A：カメラ通信用）/USB3.0（Type-C：拡張機能用）/映像出力端子（モニタ接続用）/ 外部電源端子（モニタ電源用）/外部制御端子（パトライト/重機等制御用）/ 自動停止ON・OFF検出/クレーンモード検出端子 |
||
| モニタ | 画面サイズ | 7インチまたは10インチ | |
| 外部インターフェース | 映像入力端子 | ||
| 警告通知 | スピーカー（音量調整可） | ||
| 電源電圧・消費電力 | カメラ・中継ボックス | 制御ボックスより供給(DB100は中継BOX付属なし) | |
| 制御ボックス | 12/24V対応（シガーソケットまたは同梱のアクセサリ電源コードより給電）・最大30W | ||
| モニタ | 24V対応（制御ボックスより給電）・最大6W | ||
| 保護等級 | カメラ | IP65(USBプラグ部除く) | IP66(USBプラグ部除く) |
| 制御ボックス | なし( 防水カバー付属) | IP66 | |
| 寸法(W×D×H) | カメラ | 約169×100.7×150mm（マウント、ケーブル除く） | |
| 制御ボックス | 約148×236×82mm（ケーブル除く） | ||
| 中継ボックス | – | 約148×44×102mm（コネクタ部込、ケーブル除く） | |
| モニタ | 7インチ：174×32×114mm、10インチ：250×40×170mm | ||
| 使用温度・湿度 | カメラ・制御ボックス | 0～50℃・10～80％（結露なきこと） | |
| 質量 | カメラ | 約680ｇ（マウント、ケーブル込） | |
| 制御ボックス | 約1.4kg（ケーブル除く） | 約1.2kg（ケーブル除く） | |
| 中継ボックス | – | 約700g（ケーブル込） | |
| モニタ | 7インチ：約283g、10インチ：約500g | ||
STARVIS™は、ソニーグループ株式会社の商標登録です。
※本体内部に記録されたデータ（約24時間分）は付属のUSBメモリにて抜き出し可能です。
資料
| 商品コード | R6T 10107 001 | R6T 10107 002 |
|---|---|---|
| 取扱説明書 |  |
|
| 付属品一覧(カプラなし) | |
|
| 付属品一覧(カプラあり) | |
|
| ペラチラシ | |
|
| 通信カタログ | 準備中 |
|
| メーカーカタログ | ー | |
FAQ
Q.カメラや回転灯の増設は可能ですか？
A.電圧が足りない為、カメラや回転灯の増設はできません。
Q.検出エリアの変更はできますか？
A.はい、可能です。
付属の“テンキーボード”を使用することでエリアを変更することができます。
Q.画角の変更はできますか？
A.画角変更はできません。
Q.音量調整はできますか？
A.はい、調整可能です。
【DB100】回転灯からは音が出ません。
モニターから音が出るため、モニターで調整ができます。
【DB300】回転灯・モニターからそれぞれ音が出ます。それぞれ音量調整も可能です。
