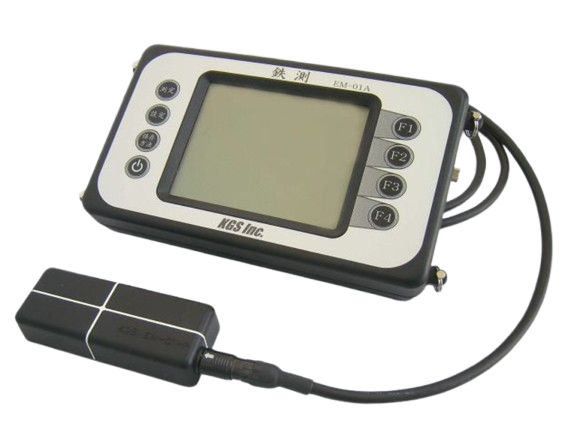

鉄筋探査機 鉄測 EM-01A
| 型式 | 商品コード | 備考 |
| EM-01A | R3B 183C0 001 |
特徴
●コンクリート表面から配筋状態の確認、鉄筋までの距離（かぶり）測定ができます。
●最大180ｍｍのかぶり厚さの測定ができる電磁誘導法の鉄筋探査機です。（鉄筋太さD41/D51の場合）

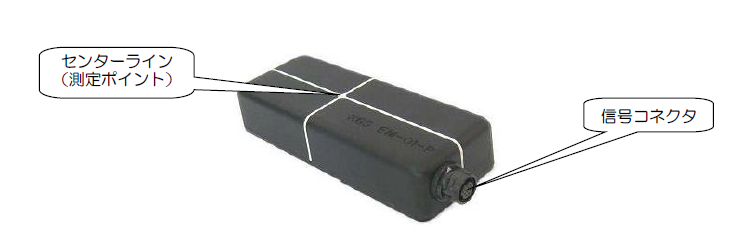

●業界最小の小型標準プローブにより壁際や狭い場所での測定ができます。
●鉄筋径や深度の設定が不要で、計測後でも変更可能です。

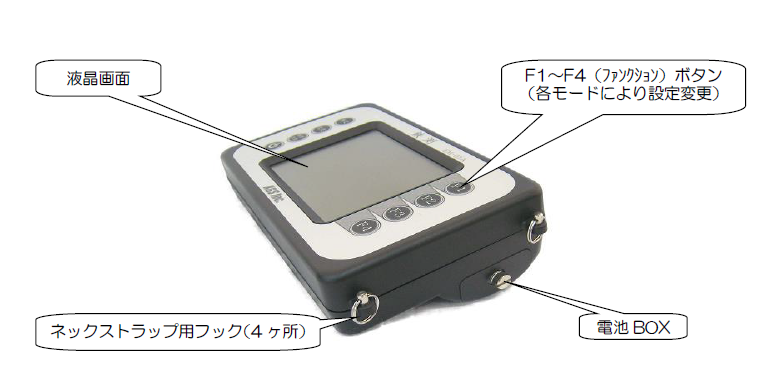

●日本語表示の直感的な操作感に5インチの大型液晶を搭載しています。
測定画面

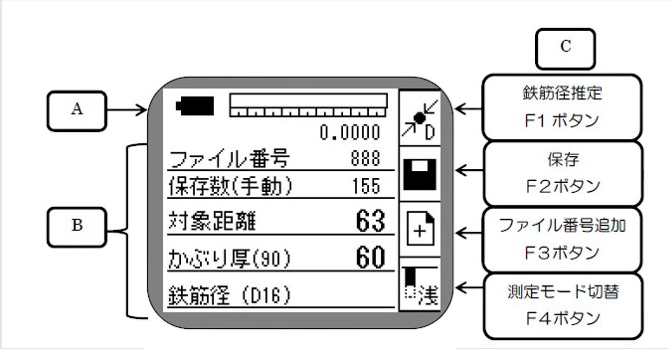

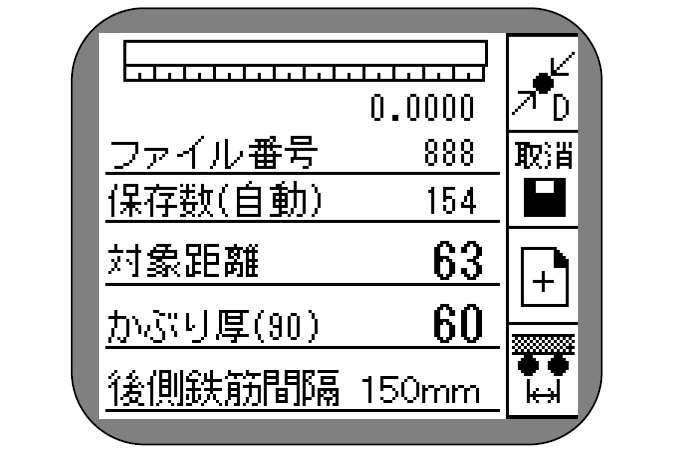

鉄筋径をD6～D51に設定したときのかぶり厚さ測定画面 鉄筋径を“自動”としたときのかぶり厚測定画面
探査性能

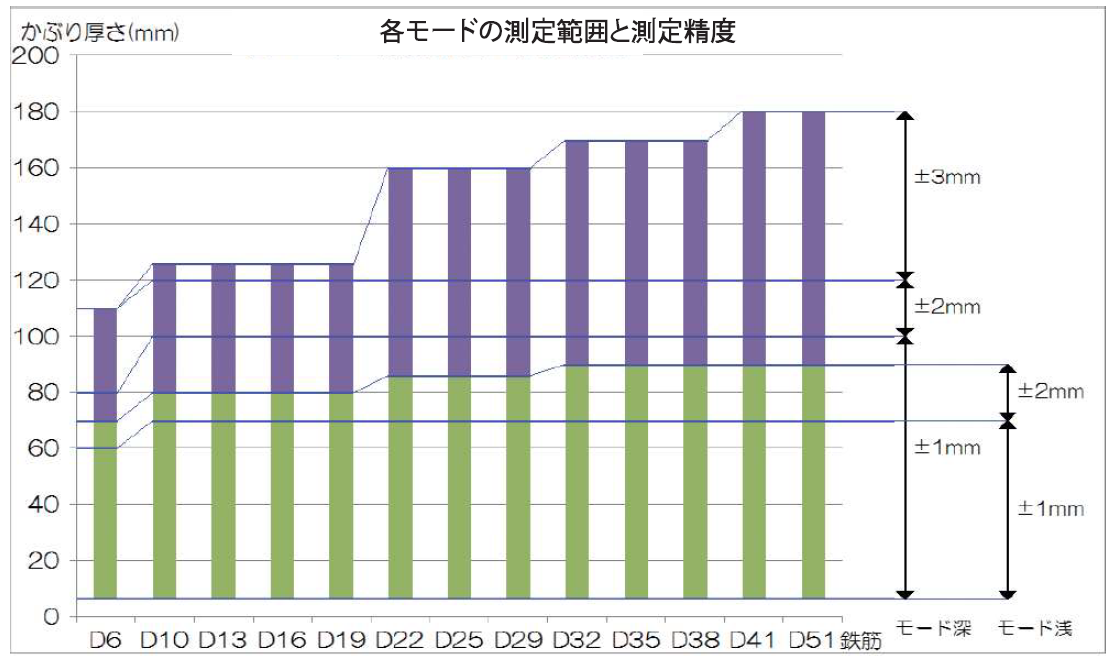

●測定範囲
| 機能 | 仕様 | |||
|---|---|---|---|---|
| 鉄筋位置測定 | ±３mm | |||
| 鉄筋 かぶり厚さ 測定 | 表示分解能 | ±1mm | ||
| 測定範囲 | 鉄筋種別 | モード浅 | モード深 | |
| D6 | 6～70ｍｍ | 6～110ｍｍ | ||
| D10～D19 | 6～80ｍｍ | 6～126ｍｍ | ||
| D22～D29 | 6～86ｍｍ | 6～160ｍｍ | ||
| D32～D38 | 6～90ｍｍ | 6～170ｍｍ | ||
| D41、D51 | 6～90ｍｍ | 6～180ｍｍ | ||
| 測定精度 （D6） | 誤差 | モード浅 | モード深 | |
| ±1mm | 6～59ｍｍ | 6～79ｍｍ | ||
| ±2mm | 60～70ｍｍ | 80～110ｍｍ | ||
| 測定精度（D10～D51） | ±1mm | 6～69ｍｍ | 6～99ｍｍ | |
| ±2mm | 70～90ｍｍ | 100～199ｍｍ | ||
| ±3mm | ー | 120～180ｍｍ | ||
付属品
| ・プローブ | ・鉄測 取扱説明書 |
| ・信号ケーブル1.6ｍ | ・らくらく操作マニュアル |
| ・USBケーブル1.6ｍ | ・鉄測データリンカ 取扱説明書 |
| ・本体ソフトケース | ・ソフトのご案内 |
| ・ネックストラップ | ・弊社検査成績書 |
| ・単3形アルカリ電池×6（装着済） | |
| ・収納ケース |
仕様
| 商品コード | R3B 183C0 001 | |
| 名称 | 鉄筋探査機 | |
| メーカー | 株式会社 計測技術サービス | |
| 型式 | 鉄測 EM-01A | |
| 測定方式 | 電磁誘導方式 | |
| メモリ容量 | 最大13,000点 | |
| 電源 | 単三乾電池×6本 | |
| 電池寿命 | 約9時間以上（アルカリ乾電池使用時） | |
| 使用温度・湿度 | ー10～50℃・90％以下 結露なきこと | |
| 保護等級 | IPX4（防雨型） | |
| 寸法(W×D×H) | 本体 | 約222×65×132ｍｍ |
| プローブ | 約110×25×45ｍｍ | |
| 質量 | 本体 | 約730ｇ |
| プローブ | 約130ｇ | |
業界規格対応しています。
・建築工事標準仕様書 JASS5 T-608 対応
・日本非破壊検査協会 NDIS3430 対応
・国交省 かぶり厚測定要領 対応
