警報装置機器 磁界発生装置
※NETIS番号：QS-150004-VE
通称：4Sバックホウ
| 商品コード | 備考 |
| ZV8 10120 001 | 12V仕様 |
| ZV8 10000 001 | 24V仕様 |
| ZV8 10002 001 | 24V/車両用タグ仕様 |
特徴
●重機に取付し、タグを持った作業員や車両が近づくと2段階警報を鳴らします。
●磁界センサで全方位360°検知します。（検知範囲は楕円形）
●検知距離は切替ダイヤルで設定が可能です。
●停止装置を組み合わせることで、自動停止機能も対応可能です。※取付重機に条件有
●キャビン上部に磁界発生装置本体と積層灯を設置し外部に対しても危険をお知らせします。
（正常時：緑色・外側：黄色・内側：赤色）
商品動画
使用例
●旋回時の激突・挟まれ防止に
●バック走行時の轢かれ防止に

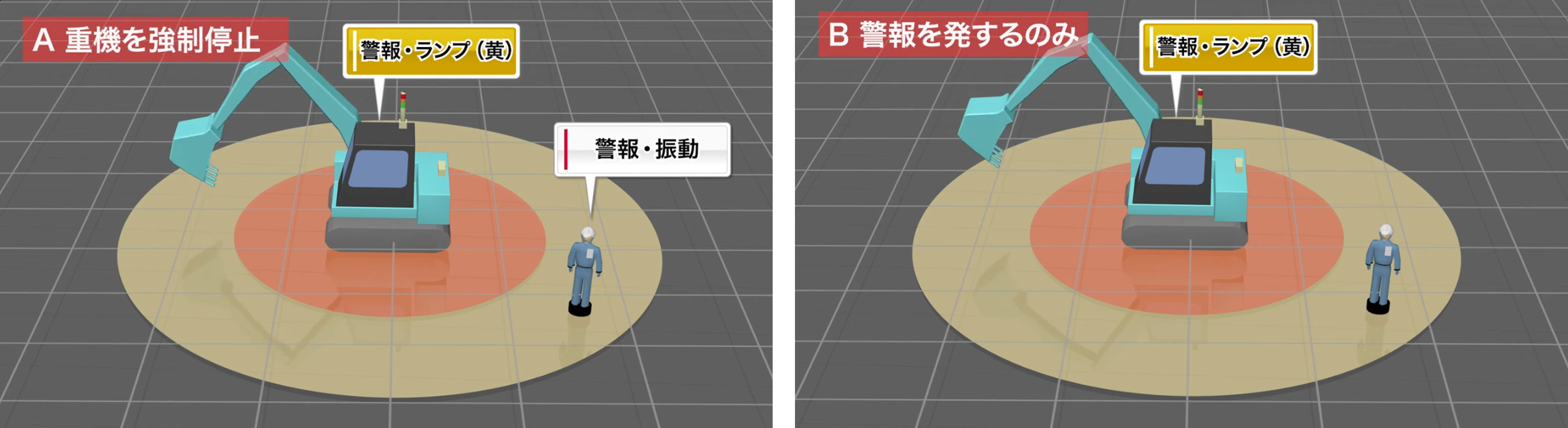

2段階検知イメージ
1.外側エリアにタグ保持作業者が侵入した場合
①作業者タグの警報と振動を鳴らします。
②重機内設置3色灯から外側エリア警報音を出します。外部ＬＥＤ表示灯設置は、表示灯（黄色）を点灯します。
③検知機からの接点出力 ※機械停止は行わない。
2.内側エリアにタグ保持作業者侵入した／停止装置を組み合わせた場合
①作業者タグの警報が外側から続き鳴り続けます。
②重機設置3色灯から内側エリア警報音を出力します。外部ＬＥＤ表示灯設置は、表示灯（赤色）を点灯します。
③検知機からの接点出力を行います。 ※機械停止
内側エリアからタグ保持作業者が出た場合、直ぐに重機制御が解除されないように、接点出力の解除を内側警報が鳴りやんだ後５秒のタイムラグを持ちます。
※検知範囲は楕円形です。長手方向が検知距離が長く、短手方向は長手方向の0.75倍になります。
※現場環境（磁界ノイズや電波ノイズの影響、鉄筋を含む建屋の構造、線路上等）により検知範囲や距離が多少現象することがあります。
取付イメージ
付属品
| ・検知器本体 ケーブル4m付 | ・ヒューズケーブル（平型・ミニ平型・低背）×各1 |
| ・積層信号灯／外部 ケーブル5m付 | ・クワガタケーブル |
| ・積層信号灯／運転席 ケーブル10m付 | ・カプラ―／ギボシ端子セット |
| ・分岐用ボックス | ・プラダンケース |
| ・検知器用ケーブル（赤）ケーブル10m付 | ・緩衝材 |
| ・電源用ケーブル（緑） ケーブル3m付 | ・取扱説明書 |
| ・電源シガープラグ | ・弊社検査成績書 |
組み合わせ品
| 商品名 | 商品コード | 管理番号 | 備考 |
|---|---|---|---|
振動タグ |
ZV8 30000 001 | 005405 | 第一警報：音 第二警報：音+振動 |
ヘルメット取付タグ |
ZV84 0000 001 | 005406 | 警報音（専用のアタッチメントが必要です） IP65相当 |
車両用タグ |
ZV85 0000 001 | 005433 | 24V/車両タグ仕様専用 |
タグチェッカ― |
ZV8 11000 001 | 005435 | タグの電池残量を確認することができます。 |

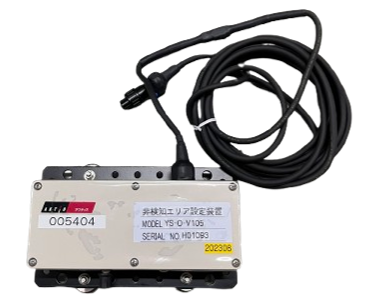

非検知エリア装置 |
ZV8 20000 001 | 005404 | 運転席のみ非検知エリアにします |

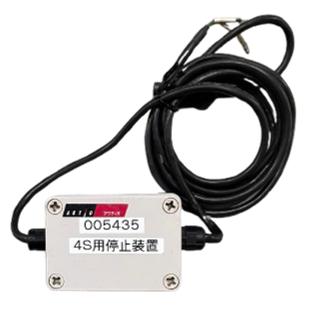

停止装置 |
ZV8 12000 001 | 005435 | 重機の運転制御が可能になります※条件有 IP65相当 |
※停止装置の取り付けはバックホウに限ります。
販売品
・振動タグ用アームバンド TAG-AMB
・ヘルメット取付用アタッチメント ３タイプ
①溝あり幅広：73-T ②溝なし：73-S ③溝あり 幅狭：73-OK
仕様
| 商品コード | ZV8 10120 001 | ZV8 10000 001 | ZV8 10002 001 | |
| 12V仕様 | 24V仕様 | 24V/車両用タグ仕様 | ||
| 名称 | 警報装置機器 | |||
| メーカー | アクティオ | |||
| 検知方式 | 磁界式 | |||
| 対応メーカー | クボタ ・CAT ・コベルコ ・日立 ・住友 ・ヤンマー ・コマツのバックホウ | |||
| 最大検知距離 | 約12ｍ（環境による） | |||
| 設定範囲外側 | １２m版 | 3/4/6/8/10/12ｍの６段階 | ||
| ８m版 | 3/4/6/8ｍの４段階 | |||
| 設定範囲内側 | 外側設定に対し1/3、1/2、2/3、3/3の４段階 | |||
| 最大消費電力 | 48W | |||
| 警報音量 | 最大85㏈（積層信号灯／運転席のみ） | |||
| 磁界送信周波数 | 125KHz | |||
| 電波受信周波数 | 315MHz | |||
| 電源・電圧 | DC12V | DC24V | ||
| 使用温度 | -20～75℃ | |||
| 保護等級 | 本体・アンテナ | IP65 | ||
| 積層信号灯 | IP54 | |||
| 寸法(W×D×H) | 本体 | 約200×150×75ｍｍ | 約320×290×110ｍｍ | |
| 分岐BOX | 約80×80×60ｍｍ | |||
| 積層信号灯／運転席 | 約100×100×220ｍｍ | |||
| 積層信号灯／外部 | 約100×100×310ｍｍ | |||
| 質量 | 本体 | 約2,500ｇ | 約4,300g | |
| 分岐BOX | 約300ｇ | |||
| 積層信号灯／運転席 | 約250ｇ | |||
| 積層信号灯／外部 | 約570ｇ | |||
※本装置は安全補助装置です。100％事故を防ぐものではございません。使用にあたっても従来通りの安全事項を必ずお守りください
※停止装置を取付する場合、『承諾書』の取り交わしが必要です
