架線接近センサー 有線仕様
| 型式 | 商品コード | 備考 |
| INC-CA-01 | ZV6 00000 001 |
特徴
●バックホーは小型～大型機まで使用可能です。
●磁石で設置ができ、重機への取り付けが簡単です。
●コントローラーのボリュームを回すだけでセンサーの角度を自由に設定できます。
●絶対角度式を採用しています。

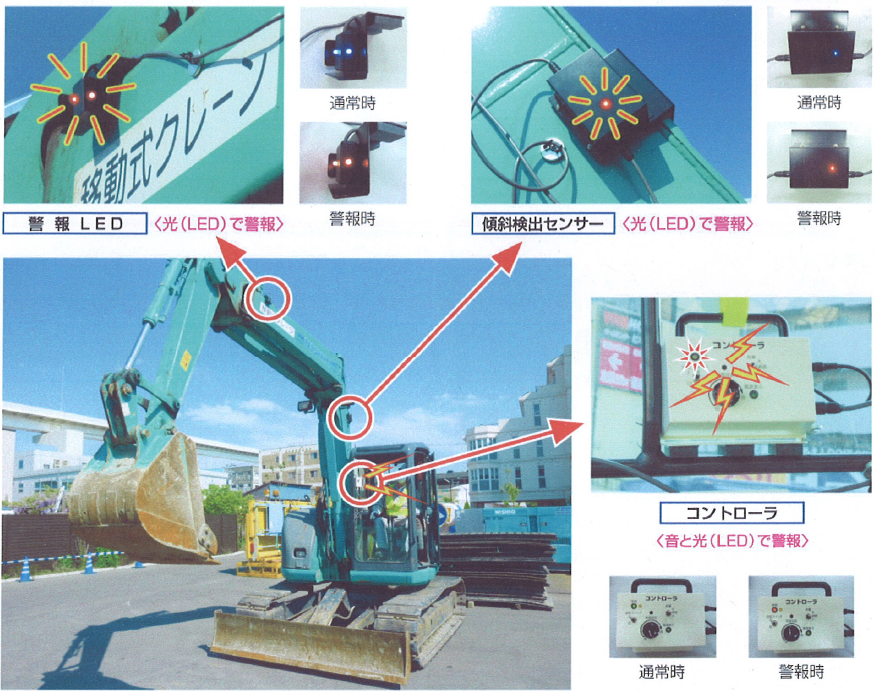

●設定角度を超えると音と光（LED）で警報します。
●音量は大・小・消音の３段階で設定が可能です。

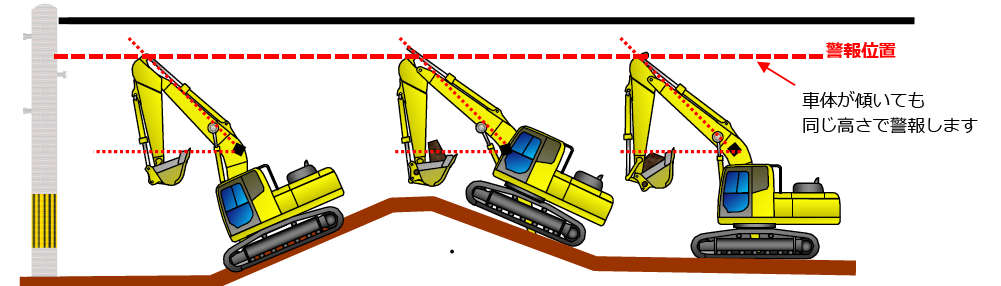

絶対角度方式

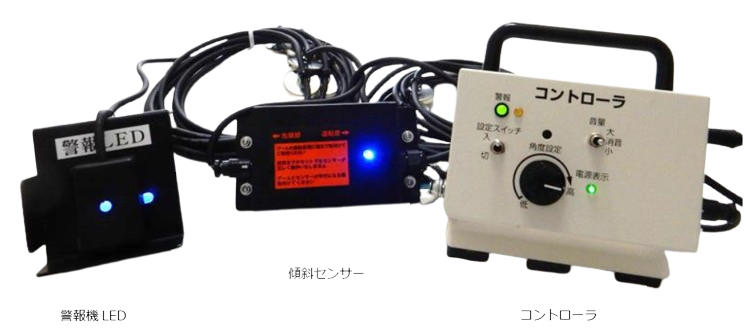

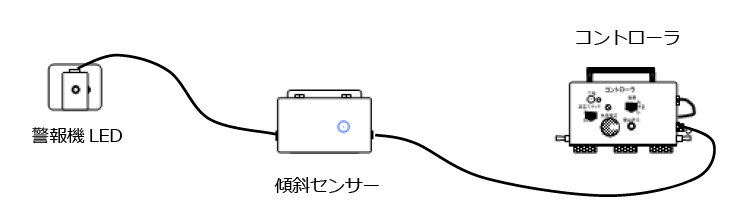

付属品
| ・警報LED | ・コントローラー用充電器 |
| ・傾斜検出センター4ｍ | ・アルミケース |
| ・コントローラー | ・取扱説明書 |
組合せ品
| 品名 | 型式 | 商品コード | 管理番号 |
| エリアガード | – | ZV6 02000 001 | – |
| ヘルメット取付センサー | みはり組用 | ZV3 20000 002 | 002281 |
| ヘルメット取付センサー | スリーエス用 | ZV3 20000 003 | 002889 |
| 受信充電器（8個口） | – | ZV3 30000 001 | 0057R |

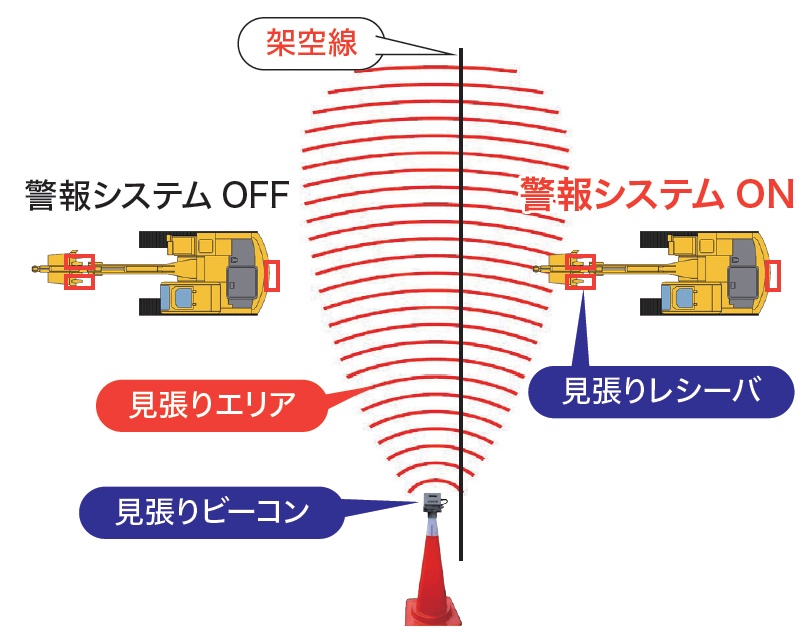

◆エリアガード
・見張りビーコンが設定する見張りエリアに、見張りレシーバーを備えたバックホーが侵入すると自動でシステムがONになり、
エリア外になると自動的にOFFになる安全システムです。
仕様
| 商品コード | ZV6 00000 001 | |
|---|---|---|
| 名称 | 架線接近センサー 有線仕様 | |
| メーカー | 三栄産業 | |
| 取付重機 | バックホー専用（0.1㎥～0.45㎥） | |
| 検出方式 | 傾斜検出 | |
| 警報方法 | 音と光で警報 | |
| 警報音量 | 大80db・小65db・消音 3段階切替式 | |
| 赤外線照射 | 160°（約2ｍ） | |
| 警報LED | 通常時：青色 警報時：赤色 | |
| 電源 | 内蔵バッテリ14.4V | |
| 充電時間 | 3時間 | |
| 電池寿命 | 約18時間 | |
| 保護等級 | IP54 | |
| 寸法(W×D×H) | 警報LED | 約11×3×5ｍｍ |
| 傾斜検出センサー | 約8×8×9ｍｍ | |
| コントローラー | 約13×8×8ｍｍ | |
| 質量 | 警報LED | 650ｇ（ケーブル含む） |
| 傾斜検出センサー | 450ｇ（ケーブル含む） | |
| コントローラー | 800ｇ | |
※このシステムは、あくまで補助用品であり接触防止を確保する本質安全機構ではありません。
※警報後、オペレーターの操作停止までの空走距離（上昇）を考慮し、警報角度を設定してください。
※作業場所、警報対象物の高さなど作業環境が変わったら、再度警報角度を設定してください。
資料
| 商品コード | ZV6 00000 001 | ZV6 02000 001 |
|---|---|---|
| 取扱説明書 |  |
– |
| 簡易取扱説明書 | |
– |
| 付属品一覧 | |
– |
| ペラチラシ | |
– |
| 通信カタログ | 準備中 |
– |
| メーカーカタログ | |
|
