ガードセンサー UM-A02-M
| 型式 | 商品コード | 備考 |
|---|---|---|
| UM-A02-M | ZV1 02001 002 |
特徴
●赤外光を利用して「人や物」を感知し、運転者に音と光で知らせる障害物感知システムです。
●ローラの後進時などに起りやすい接触や挟まれ事故防止に欠かせない「安全確認補助装置」です。
●赤外線センサーが重機後方の障害物を感知すると、オペレーターに「ブザー音」と「回転灯」で警報します。
●監視距離は0～3.5mの範囲で調整が可能です。
●感知システムに近赤外線を利用しているので、雨や風・重機のノイズで誤作動しません。

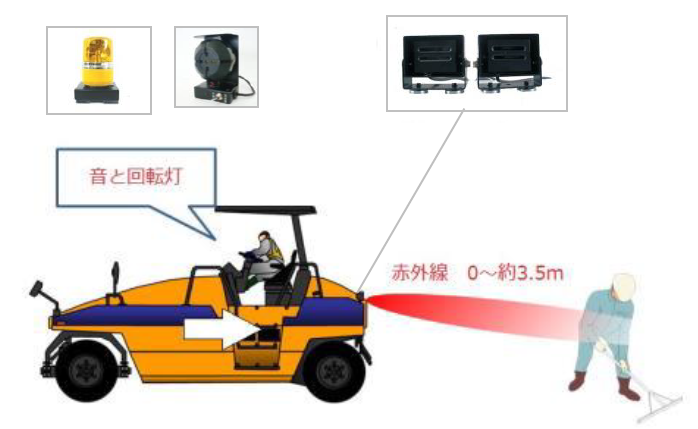

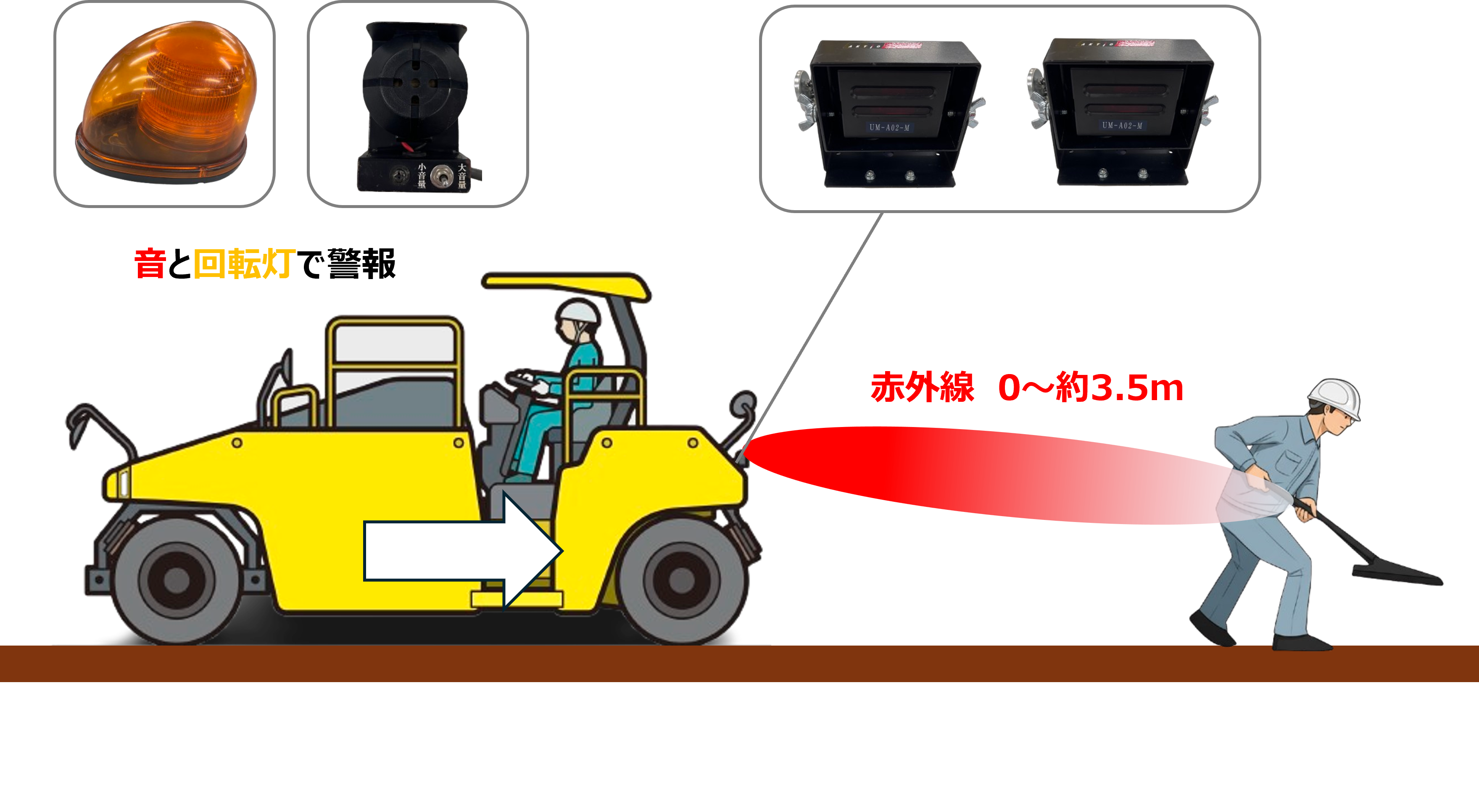

イメージ図

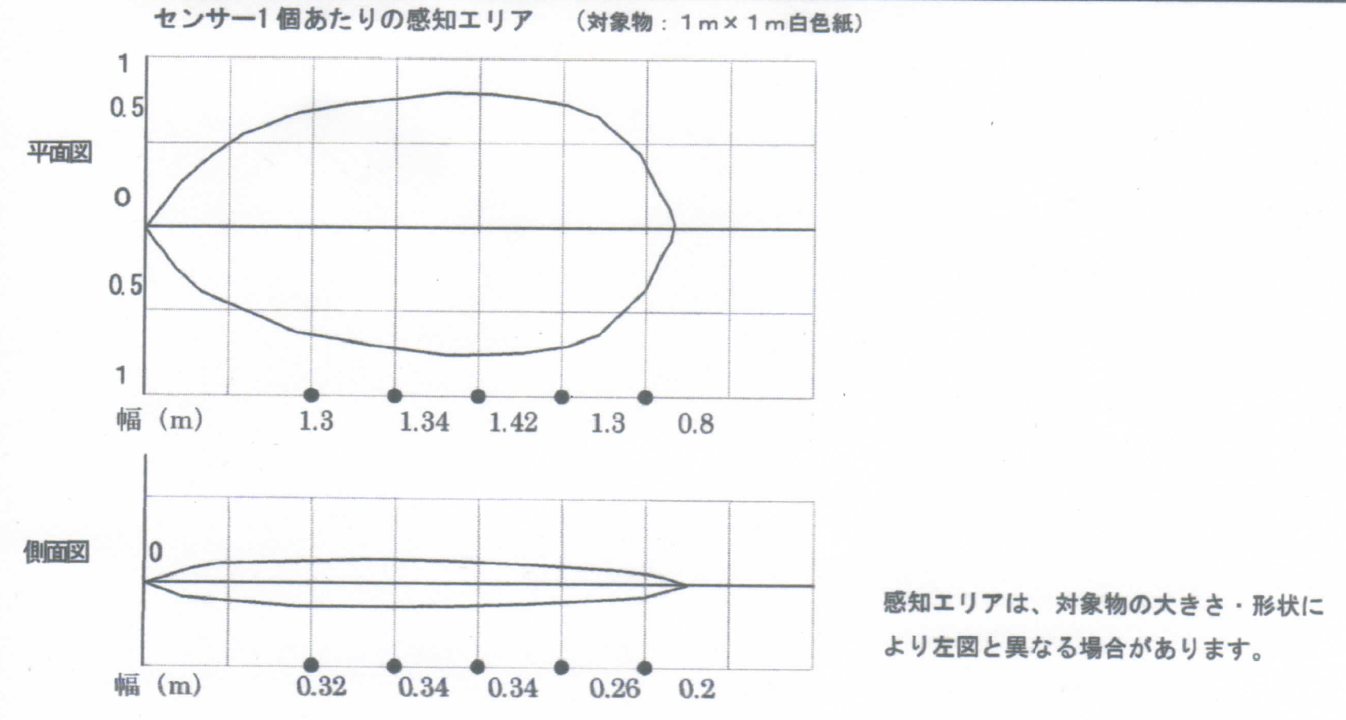

感知エリア

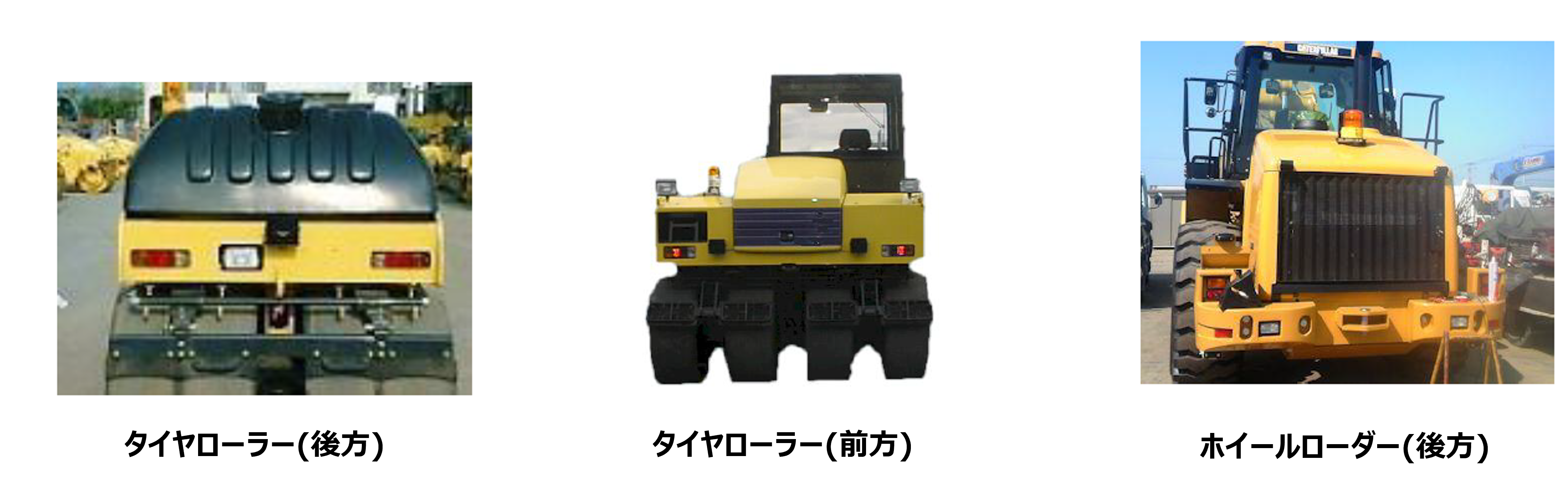

取付例

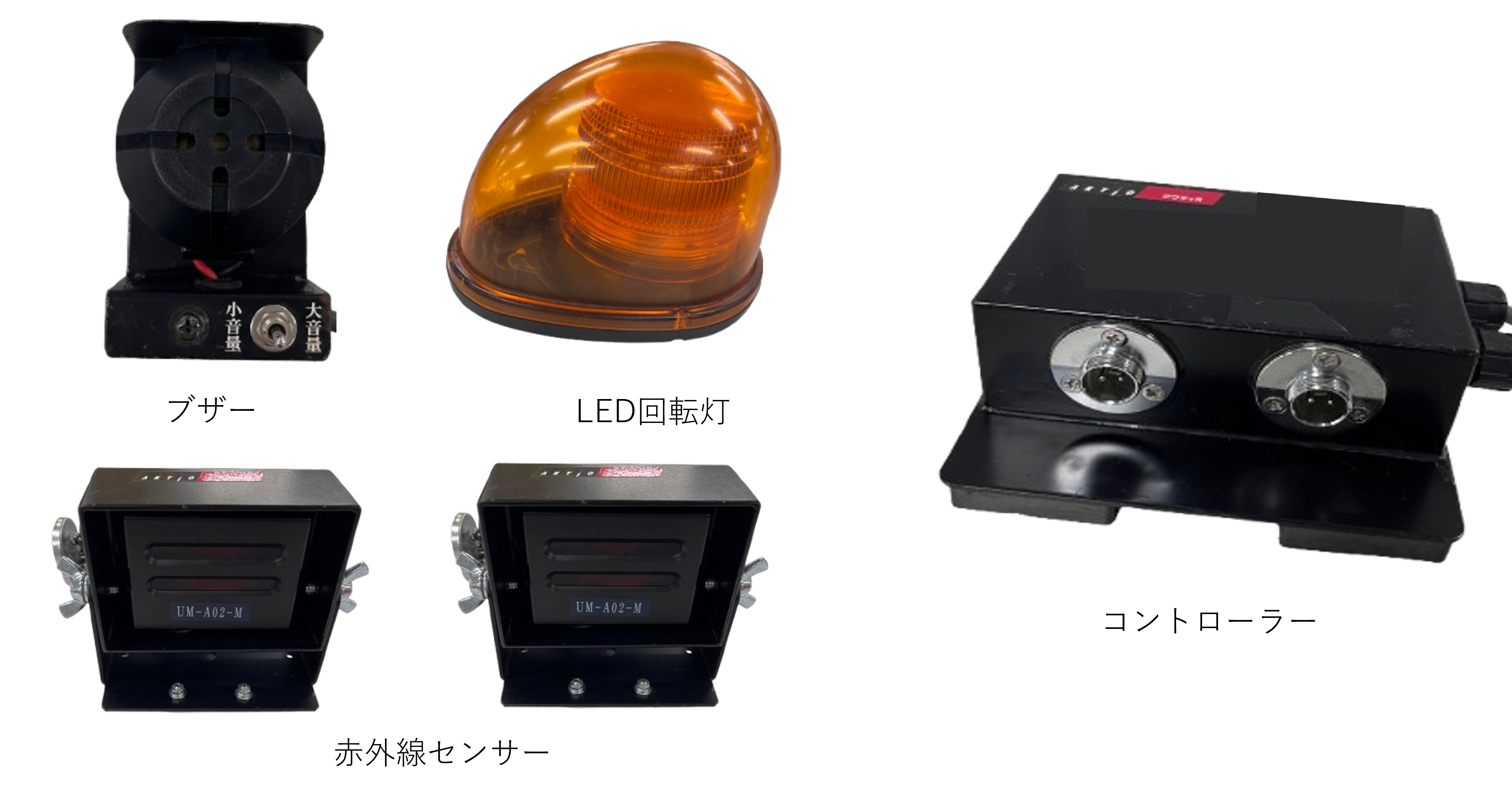

付属品
| ・コントローラー | ・シガープラグケーブル |
| ・赤外線センサー×２ | ・距離調節ドライバー |
| ・LED回転灯 | ・プラダンケース |
| ・センサー増設用二股分岐コード | ・緩衝材 |
| ・中間ケーブル | ・取扱説明書 |
| ・ブザー | ・弊社検査成績書 |
| ・ヒューズケーブル×各１（平型・ミニ平型・低背） | |
| ・クワガタケーブル |
仕様
| 商品コード | ZV1 02001 002 | |
|---|---|---|
| 名称 | ガードセンサー | |
| メーカー | 株式会社山栄産業 | |
| 型式 | UM-A02-M | |
| 方式 | 赤外線反射方式 | |
| 検知距離 | 約0.1～3.5m(±10％) | |
| 検知幅 | 約0.15～1.4m(±10％) | |
| 検知上下幅 | 約0.3m | |
| 応答時間 | 50ms以下 | |
| 警報方法 | ブザー音：大音／小音／消音(切替可能) 回転灯表示：12V LED回転灯 |
|
| 電源 | DC12～24V | |
| 使用温度 | -10～60℃ | |
| 寸法（Ｗ×Ｄ×Ｈ） | コントローラー | 約12×6×14mm |
| センサー | 約13×7×10mm | |
| ブザー | 約13×14×20mm | |
| 質量 (ケーブル含む） | コントローラー | 約940g |
| センサー | 約680g | |
| ブザー | 約380g | |
