鉄管・ケーブル探知器 PL-G

鉄管・ケーブル探知器 PL-G

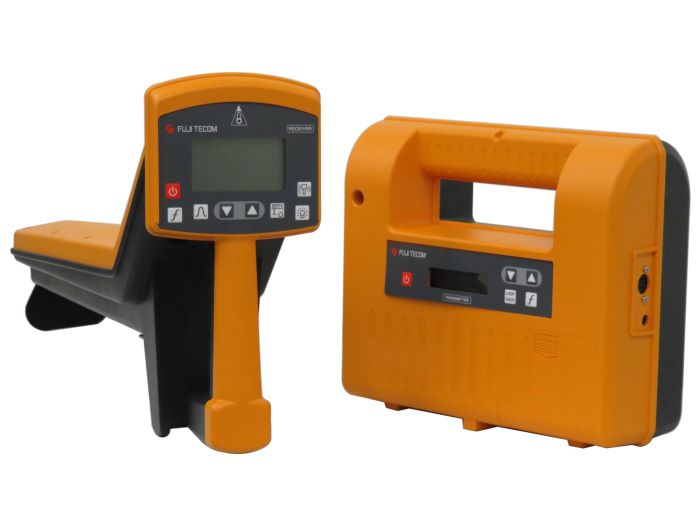

R3D50000_PL-G_egweb



型式 商品コード 備考
PL-G R3D 50000 003



特徴

●水道管・ガス管等の金属管及びケーブルの位置・方向の探知、深度を測定する鉄管ケーブル探知器です。

●測定データをスマートフォンへBluetooth®で転送、専用アプリ「PL-AP」※で測定結果レポートの作成が可能です。

●埋設管位置のピーク点をバイブレーターとLED点灯でお知らせします。

●地面に置くだけでアースが取れる「かんたんアース」を標準搭載しています。

●位相判定ループチェック機能搭載でより確実な探査が可能になりました。

●使用乾電池の本数が減少、軽量化により作業時の負担が軽減しました。

●配管への接続の際のスパーク事故防止を未然に防ぐスパーク防止機能を搭載しています。



※Google Playストアにて入手可能





▲このページのTOPへ



用途

●道路下の水道管・ガス管等の金属管及び通信ケーブル・電力ケーブル等の位置、方向、深度の確認に。









使用例

R3D50000_PL-G_rei





データ管理

・測定データをスマートフォン(タブレット)に転送し、「いつ」「どのような結果であったか」をスマートフォンのGPSデータと併せてデータで保存できます。
 保存したデータをレポート出力することにより、そのまま日報(報告書)として活用することも可能です。
 R3D50000_PL-G_data1

R3D50000_PL-G_data2   R3D50000_PL-G_data3



機能

R3D50000_PL-G_kinou1

R3D50000_PL-G_kinou2

R3D50000_PL-G_kinou3







商品構成

・本体(送信器)

・本体(受信器)

・直接法コードリール4m

・コードリール接続ケーブル0.5m

・直接法用大型ワニ口クリップ

・アース棒

・外磁コイル

・外磁コイル用ケーブル5m

・管路探査表示用旗

・単1形アルカリ乾電池×4(送信器装着済)

・単3形アルカリ乾電池×6(受信器装着済)

・収納ケース(かんたんアース機能付)

・取扱説明書

・かんたんアース取扱説明書

・弊社検査成績書





仕様

商品コード R3D 50000 003
名称 鉄管・ケーブル探知器
メーカー フジテコム
型式 PL-G
測定項目  鉄管・ケーブル探知
位置探知 最大法 探査深度:1.2m/精度:±2cm以内
探査深度:1.5m/精度:±5cm以内
探査深度:5.0m/精度:±25cm以内
深度測定 引き上げ式 探査深度:1.2m、1.5m/精度:±5%以内
探査深度:5.0m/精度:±10%以内
横移動式 探査深度:0.5~2.0m/精度:±10%以内
送信器 周波数 83kHz 27kHz 8kHz
最大出力
(誘導法)
0.5W 0.5W
最大出力
(直接法)
3.0W 3.0W 3.0W
送信モード CW(無変調)
受信器 受信周波数 83kHz、27kHz、8kHz
通信規格 Bluetooth2.1+EDR Class2
レベル変化表示 液晶画面中バーグラフおよび音程変化
(受信レベルの表示:3桁数値表示)
深度測定 液晶画面に3桁数値表示
電流指数 液晶画面に3桁数値表示
電源  送信器 単1形アルカリ乾電池×4
受信機 単3形アルカリ乾電池×6
電池寿命 送信器 誘導法(最大出力時):約7時間
直接法(レベル6時):約3時間、(レベル4時):約8時間
受信機 無信号時:約8時間
スピーカ音量(大)およびバックライトON:約5時間
使用温度・湿度 -10~55℃
寸法
(W×D×H)
送信器 288×241×105mm
受信機 131×280×610mm
質量  送信器 2.0kg(電池含む)
受信機 2.1kg(電池含む)





▲このページのTOPへ

資料

商品コード R3D 50000 003
取扱説明書
付属品一覧
ペラチラシ 準備中
通信カタログ 準備中
メーカーカタログ

■資料を保存する場合はアイコンを右クリックし「対象をファイルに保存」を選択してください。

▲このページのTOPへ

FAQ

現在FAQは登録されていません。

この商品に関するお問合せ先

通信計測部 TEL:03-6666-2329 / FAX:03-6666-2536
