超音波流量計 ポーターフローC4型

超音波流量計 ポーターフローC4型

RC61W201_C3_egweb



型式 商品コード 備考
ポーターフローC4型 RC6 1W201 001



特徴

●バッテリ駆動で必要な時に必要な箇所を手軽に測定できるハンディタイプの超音波流量計です。

●配管の外側から検出器を取り付けるクランプオン形のため、設備の稼働中に手早く管内の体積流量が測定できます。

●検出器(標準は中口径用Φ50~1200mm)はベルトで簡単に着脱可能です。







▲このページのTOPへ



用途

●工業用水の使用水量の管理測定に。

●食品製造ラインでの洗浄水流量測定に。









各部名称

RC61W201_C3_meisyo
①時計
②SDメモリカード
③測定モード
④アナログ入出力使用状態
⑤超音波受診信号インジケータ
⑥バッテリ残量表示
⑦作業中サイト名
⑧クイックロガ起動・停止
⑨測定種類
⑩測定画面の切替
⑪単位
⑫積算リセット
⑬積算の状態表示
⑭状態表示
⑮電源のON/OFF
⑯表示バックライトのON/OFF
⑰表示画面のプリントアウト
 またはSDメモリカードへの保存
⑱充電中:点灯/充電終了:消灯
⑲電源ケーブル 接続時:点灯
⑳▲アップキー(カーソルの上移動)
㉑▼ダウンキー(カーソルの下移動)
㉒◀レフトキー(カーソルの左移動)
㉓▶ライトキー(カーソルの右移動)
㉔ESC エスケイプキー(設定中止キー)
㉕ENT エントリーキー(セットキー)
㉖MENU メニュー画面表示キー
㉗下流側検出器のコネクタ
㉘上流側検出器のコネクタ
㉙アナログ入出力コネクタ(キャップ付)
㉚DC12V電源コネクタ(キャップ付)







表示画面例

RC61W201_C3_gamen







使用例

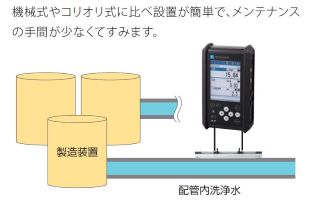

●腐食性流体の測定に。   ●食品製造ラインでの洗浄水流量測定に。
RC61W201_C3_rei2   RC61W201_C3_rei3







外形寸法図                                 単位:mm

 RC61W201_C3_sunpo





▲このページのTOPへ

付属品

・検出器(伸縮レール形)

・信号ケーブル(5m赤)

・信号ケーブル(5m青)

・レールエンド×2

・レールエンド用取付ネジ×8

・マジックバンド(1m)×2

・ストラップ

・シリコングリース

・SDカード(512MB)(装着済)

・ACアダプタ

・電源コード(2m)

・アナログ入出力コード(1.5m)

・USBケーブル(1m)

・収納ケース

・CDソフト(取扱説明書・ソフトウェア・ソフトウェア取扱説明書)

・取扱説明書

・弊社検査成績書





組合せ品

商品名 商品コード
検出器 小口径 FSSD1BC1-YY RC9 00V04 001
RC900V04_FSSD1BC1-YY_egweb













●適用配管口径サイズ:Φ13~300mm







仕様

商品コード RC6 1W201 001
名称 ポータブル形超音波流量計ポーターフローC
メーカー 富士電機
型式 ポーターフローC4型
測定項目 流量
測定流体 超音波が通る均一な液体
測定範囲 0……±0.3~±32m/s
流体濁度 10,000度(mg/L)以下
適用配管材質 綱管、ステンレス、鋳鉃管、塩ビ管、FRP管、銅管、アルミニウム管、アクリル管、または音速が既知の材質
適用配管
内径
伝播時間差方式V法 50~600mm(オプション小口径:Φ13~100mm)
伝播時間差方式Z法 200~1200mm(オプション小口径:Φ150~300mm)
ライニング材質 なし、タールエポキシ、モルタル、ゴム、テフロン、パイレックスガラス、または音速が既知の材質*¹
必要直管長 上流側 10D以上
下流側 5D以上
精度定格*² Φ13~50mm

流速範囲:2~32m/s時:±1.5~2.5% of rate、

0~2m/s時:±0.03m/s

Φ50~300mm

流速範囲:2~32m/s時:±1.0~1.5% of rate、

0~2m/s時:±0.02~0.03m/s

Φ300~1200mm

流速範囲:1~32m/s時:±1.0~1.5% of rate、

0~1m/s時±0.01~0.02m/s

応答速度 1秒
測線 伝搬時間差式(1測線)
表示器 カラーTFT LCD(バックライト付)
アナログ出力信号 1点:DC4~20mA
アナログ入力信号 2点:DC4~20mA(2点)またはDC4~20mA(1点)+DC1~5V(1点)
SDカード 512MBで約2年分のデータ保存、最大8GB
シリアル通信

伝送データ(瞬時値、積算値等SDカードの保存データ)

USBポートを使用
伝送距離:最大3m

機能 ダンピング時定数(0~100秒)
瞬時値表示(10桁)各種流量単位設定可能
積算表示(10桁)各種流量単位設定可能
消費熱量演算
自己診断(バッテリ低下、センサからの受信波診断)
フラッシュメモリ(配管、流体、センサ等の測定パラメータ)
登録サイト数32ヶ所
ゼロ調整(セットゼロ/クリアゼロによる)
グラフ表示、波形表示
日本語、英語、ドイツ語、フランス語、スペイン語、中国語表示
正逆流量測定
低流量カット(0~5m/s)
電源 内臓バッテリまたはAC100~240V
電池寿命

連続動作:12時間

(バックライトOFF、電流出力使用なし、周囲温度20℃時)

充電時間 3時間(専用電源アダプタ使用時)
使用温度・湿度 流体温度 -40~120℃(オプション小口径:-40~100℃)
変換器 -10~+55℃
90%RH以下
検出器 -20~+60℃
90%RH以下
保護等級 変換器 IP64
検出器 IP65(防水コネクタ勘合時、オプション:IP52)
寸法(W×D×H) 変換器:120×65×210mm
質量 1.0kg

 *¹ ライニングは配管とすき間が無く密着したもの

 *² 基準動作条件:日本工業規格 JEMIS-032に準拠
   検出器の種類に対する精度は4頁参照



▲このページのTOPへ



資料

商品コード RC6 1W201 001 RC9 00V04 001
取扱説明書
付属品一覧
ペラチラシ 準備中
通信カタログ 準備中
メーカーカタログ

■資料を保存する場合はアイコンを右クリックし「対象をファイルに保存」を選択してください。



▲このページのTOPへ

FAQ

現在FAQは登録されていません。
