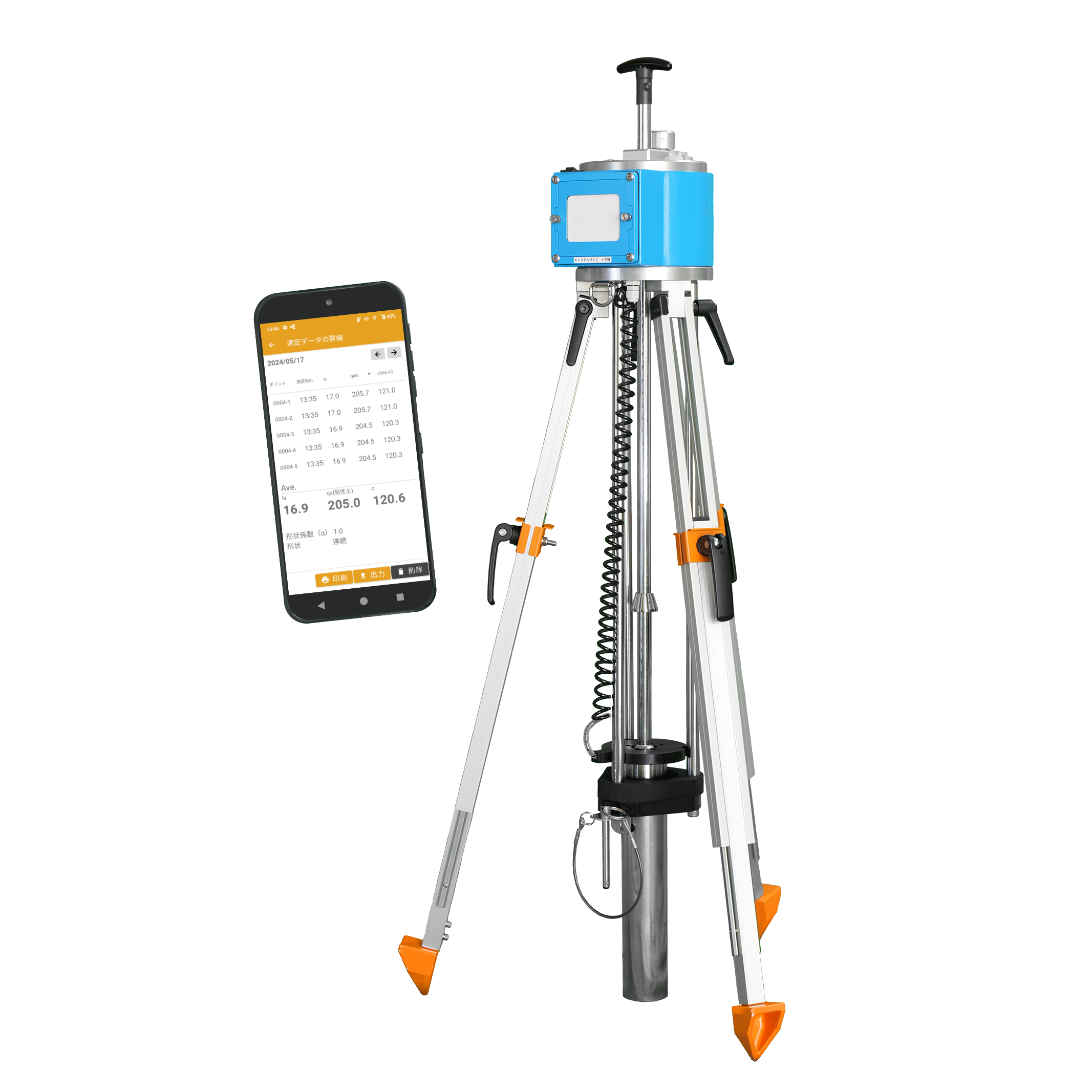

簡易支持力測定器 キャスポル MIS-244-0-63

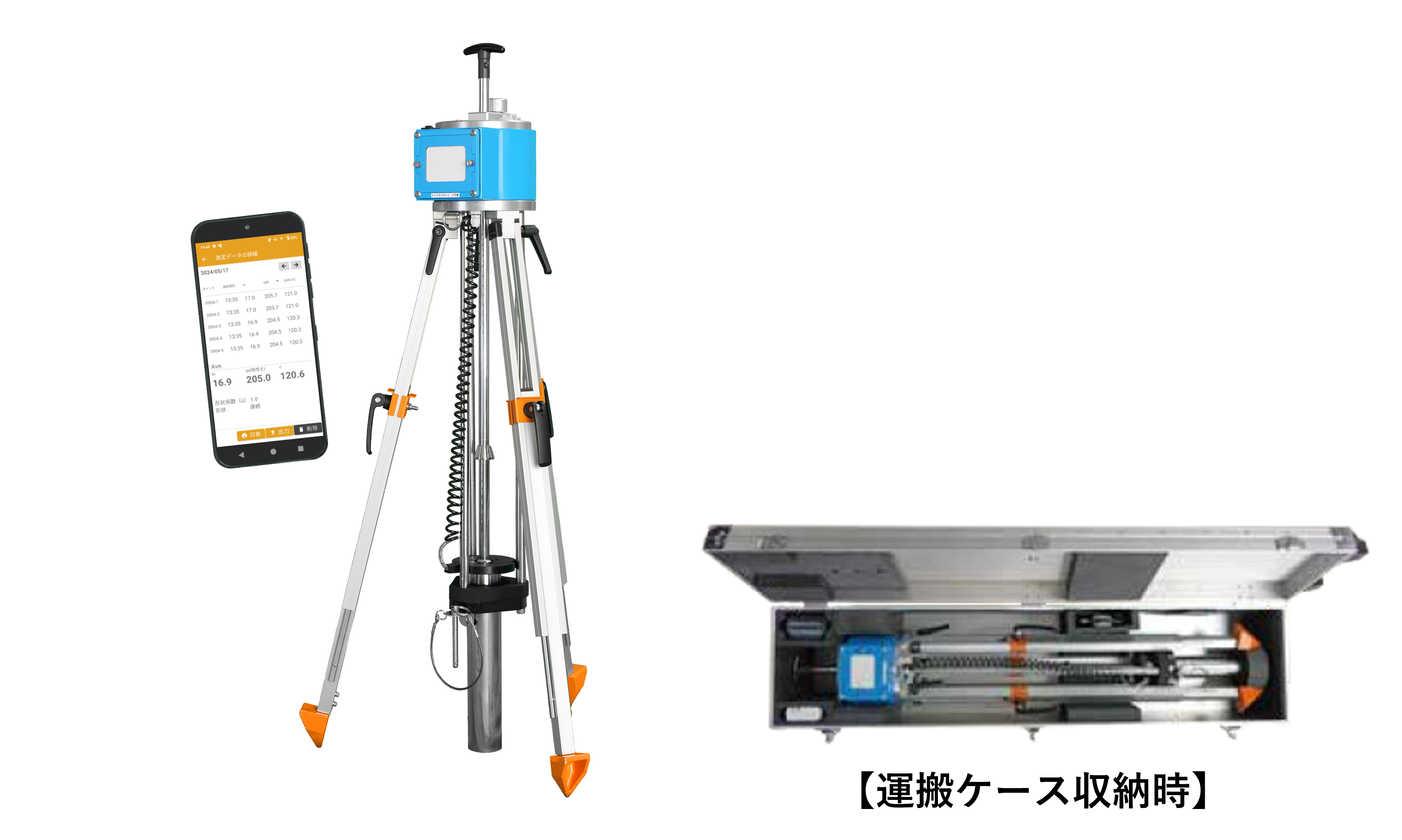

           【運搬ケース収納時】



型式 商品コード 備考
MIS-244-0-63 RTJ 45450 002

概要

●キャスポルの測定原理は、加速度計を内蔵したランマーを地盤に落下させ、

 そのランマーが地盤に衝突する際に得られる衝撃加速度の最大値を、 c・Φなどの強度定数と相関させる衝撃加速度法です。

特徴

●スマートフォンの採用で、表示画面が大きくなり、データの閲覧性が向上しました。

●スマートフォンでマニュアルを見ることができるため、より効率的に作業ができます。

●測定データのCSV化で、パソコンでのデータ管理が可能です。

●c、Φ,CBR、qc、k30の測定に加え、※qa(砂質土、粘性土)の計算が可能です。※qaは事前数値入力(基礎底面の形状等)が必要

●自動計算のため、手計算は不要です。

●載荷のための反力が不要のため、低コストです。

●小型で軽量、操作が簡単に行えます。



▲このページのTOPへ





付属品

・ショルダーベルト(装着済)  ・プリンタ用ACアダプタ
・本体収納ケース  ・記録紙×2(装着済×1、予備×1)
・タブレット  ・取扱説明書
・接続ケーブル1m  ・プリンタ取扱説明書
・タブレット用ACアダプタ  ・クイックマニュアル【測定】
・単3型充電池×4(装着済)  ・測定データ履歴の閲覧
・充電池用充電器  ・プリンタ その他注意事項
・プリンタ  ・電池ご注意
・プリンタ用バッテリー(装着済)  ・弊社検査成績書

販売品

・追加記録紙 キャスポル用

・校正証明書写し

仕様

商品コード RTJ 45450 002
名称 キャスポル
メーカー マルイ
型式 MIS-244-0-63



●本体

寸法 Φ15×105cm(ケース収納時)
重量 11.5kg
ランマー 重量 4.5kg
落下高さ 45cm
打撃面直径 0.00196m²
固定法 1支点バネ式構造
電源 単3ニッケル水素充電池×4

●表示器(スマートフォン)

接続方法 無線接続
表示内容
(スクロール表示)
la値・CBR・K₃₀・c・Φ・qc・qaの測定値、測定数、
平均値、最大値、最小値、の統計計測値、管理番号
外部出力部 外部プリンター用:無線接続
パソコン用:USB
※印字項目は測定年月・日時、測定値、統計計算値

●収納運搬ケース

寸法(W×H×D) 1,120×280×265mm
重量 7.5kg
素材 アルミニウム

●付属プリンター

寸法(W×H×D) 82.5×57.5×112mm
重量 約260g
接続方法 無線接続

▲このページのTOPへ

資料

商品コード RTJ 45450 002
付属品一覧
ペラチラシ 準備中
通信カタログ 準備中
メーカーカタログ

▲このページのTOPへ

FAQ

現在FAQは登録されていません。

この商品に関するお問合せ先

通信計測部 TEL:03-6666-2329/FAX:03-6666-2536
