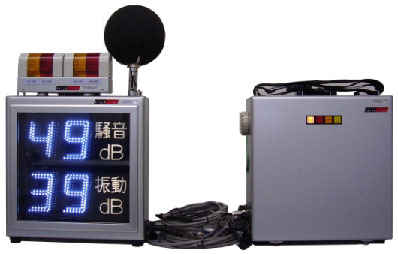

環境表示計 NV-2009/NV-2015

型式 商品コード 備考
NV-2009 R2A 00006 001
NV-2015 R2A 00006 002

特徴(一体型からの改良点)

●本システムは、騒音・振動レベルを計測保存し、測定数値をタイムリー外部表示します。

●セパレート式の表示器と制御部で設置・移設が容易です。

●NV-2015は表示部(約11.5kg)、制御部(約12kg)とさらに軽量・小型化されました。

●NV-2009はワンタッチベルト式、NV-2015は単管フック引掛式で設置取付が容易です。

●データはSDカードに保存されます。

●表示は高輝度白色LEDで視認性も良く、防塵/防滴構造で屋外での使用も安心です。

●操作はタッチパネル式の一括設定で、現場作業を簡素化します。

●専用ソフト付きで現場調査報告書とデータグラフの作成が可能です。

一体型環境表示計(KHB-4) は。こちら>>

使用例・画面例

外形図

・NV-2009表示部 ・NV-2009測定部
・NV-2015表示部 ・NV-2015制御部
NV-2015sunpo1 NV-2015sunpo2

機器構成

・本体(制御盤)

・本体(表示器)

・防風スクリーン

・振動センサー

・マイクロフォン

・マイク取付アダプタ

・マイクスタンド

・パトライトセット

・電源ケーブル5m

・表示器ケーブル5m

・騒音ケーブル10m

・SDカード(装着済)

・BOX専用鍵(制御盤扉裏に貼付)

・CDソフト(日報ソフト、日報ソフト取扱説明書)

・取扱説明書

・弊社検査成績書

<以下、R2A 00006 001のみ付属>

・振動ケーブル3m

・簡易取扱説明書

<以下、R2A 00006 002のみ付属>

・振動ケーブル2m

・マイクスタンド用片クランプ

組合せ品

kumiawase_NV-2009_01

機種名 商品コード 管理番号
設置架台/分離型 NV-2009用 R2A S0006 001 002929

構成品

・単管 0.6m×4本
・単管 0.5m×4本
・単管 1m×2本
・ジョイント 4個
・スタンドベース 2個
・直交クランプ 8個
・キャップ 10個

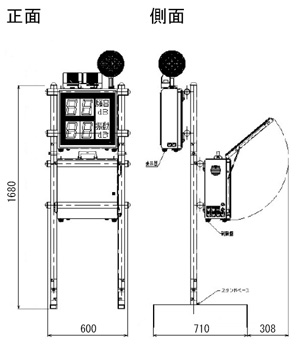

組合せ寸法図 組合せ使用例

販売品

・CFカードリーダー(USB)
商品コード:R2B1113000000001

▲このページのTOPへ

仕様

商品コード R2A 00006 001 R2A 00006 002
型式 NV-2009 NV-2015
適用測定器 騒音測定器 リオン製NL-20 リオン製NL-42
  振動測定器 リオン製VM-53 リオン製VM-53
表示範囲 騒音測定器 20〜99dB 20〜99dB
  振動測定器 20〜99dB 30〜99dB
表示周期 1秒毎(瞬時値
表示方法 2桁7セグ 高輝度白色LED表示
警報装置 1次警報 黄色パトライト部点滅
2次警報 赤色パトライト部点滅
設定方式 タッチパネル式
記録媒体 SDカード(2GB)
表示数値 任意設定可能(演算値)
ケーブル長 マイクロホン
センサー
10m
振動ピックアップ
センサー
3m 2m
電源部 5m
表示器〜制御間部 5m
電源 AC100V
使用温度・湿度 -10~ 50℃ ,0~90%RH -10~ 55℃ 35~85%RH
筐体構造 ステンレス製、防塵、防滴型 アルミ製、防塵、防滴型
取付方法 マジックベルト式 単管フック引掛式
寸法 表示器 L450×W160×H450mm L450×W160×H450mm
(センサー部含まず) (センサー部含まず)
制御部 L450×W200×H450mm L450×W160×H450mm
(突起部含まず) (突起部含まず)
質量 表示器 約10kg 約11.5kg
制御部 約20kg 約12.5kg

※制御部は、直射日光に当たらない場所になるべく設置してください。




ソフトウェアインストール

●NVシリーズ用日報ソフト

 ソフトウェアのインストールはこちらをクリック⇩

資料

商品コード R2A 00006 001 R2A 00006 002
取扱説明書
簡易取扱説明書
付属品一覧
通信カタログ
ペラカタログ

▲このページのTOPへ

FAQ

データの容量について

測定データはどのくらい保存できますか?

15分周期で測定した場合、丸1ヶ月以上は保存可能です。
ただし、電圧降下等でデータが破損することがあります。
データファイルは溜めすぎず、1週間程度でパソコンに取り込むことをお勧めします。

発電機での使用について(NV-2009/2015)

現場に電源がありません。
発電機でも使用できますか?

インバーター搭載のパソコン用発電機であれば使用可能です。

NV-2015であれば消費電力は100Wとなるので、0.9kVA~対応できます。

インバーター非搭載の発電機でのご使用は電圧降下の原因につながる為、非対応です。

ご了承ください。

外部表示について(NV2009/NV2015)

外部表示の数字が「00dB」となっている。
故障ですか?

騒音計・振動計の電源が落ちている可能性があります。

制御盤を開いて、騒音計・振動計それぞれに電源が入っているかを確認してください。

電源が落ちていれば、powerボタンを押し、電源を立ち上げなおしてください。

現場の電圧低下等で、電源が落ちてしまうことが考えられます。

たこ足配線は避け、単独での電源供給を行ってください。(AC100V)



NV2009  制御盤内

センサーケーブルについて(NV-2009/NV-2015)

振動計・騒音計のセンサーケーブルは元々何メートル仕様ですか?
ケーブルの延長はできますか?

振動ケーブルは3M、騒音ケーブルは10Mです。



センサーケーブルの延長は可能です。(メーカー取寄せ・販売品)
各ケーブル長は 10M、30M、50M、100M よりお選びください。
