普通騒音計 NL-42AEX

 R2BP0130002_01

型式 商品コード 備考
NL-42AEX R2B 00130 002
NL-42AEX R2B P0130 002 校正付




特徴

●見やすいカラー液晶でマニュアルを見なくても簡単操作が可能な普通騒音計です。

●防水性がIP54(マイクロホン部を除く)の為、突然の降雨などによる故障を低減します。

●1か月の連続測定や環境測定など、長期間測定に対応しています(ACアダプタ使用時)。





表示画面例

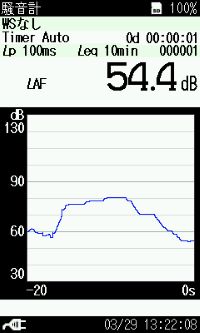

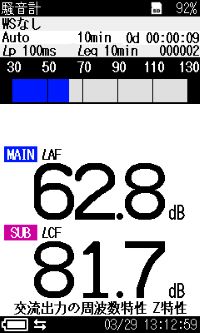

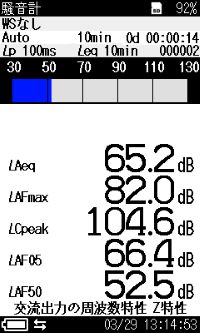

・測定画面(T-Lグラフ表示)   ・測定画面(メイン・サブ同時表示)   ・演算画面
R2BP0130_NL-42AEX_gamen1   R2BP0130_NL-42AEX_gamen2   R2BP0130_NL-42AEX_gamen3

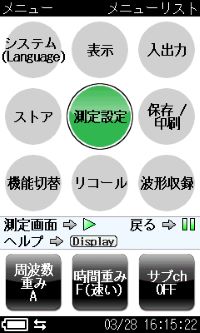

・メニュー画面

 (日本語メニュー表示)

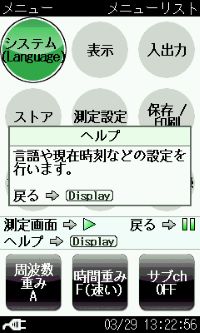

・ヘルプ画面




R2BP0130_NL-42AEX_gamen4   R2BP0130_NL-42AEX_gamen5





付属品

・防風スクリーン

・SDカード(512MB)

・ACアダプタ

・電源ケーブル2m

・単3形アルカリ乾電池(装着済×4、予備×4)

・レベルレコーダー接続ケーブル1.5m

・収納ケース

・取扱説明書

・メーカー検査成績書

<以下、R2B P0130 002のみ付属>

・校正証明書写し









▲このページのTOPへ

組合せ品



機種名 商品コード 管理番号
レベルレコーダー(LR-07) R2F 10100 003 -
三脚 騒音計用 GX6400 R5E 2E154 001 006012
信号変換機 騒音・振動用  (SD001) K6C 00001 002 004307
騒音計用全天候防風セット  10m   R5J 00010 001 004329
マイクロホン延長ケーブル30mリール付 EC-04C R5H 00030 001 004328
三脚 全天候防風用2350㎜ ST-81  R4C 90235 001 004341









販売品

・CFカードリーダー(USB)

 商品コード:R2B1113000000001

・記録紙/LR-07用

 商品コード:R2F0000000000003

・ペン/LR-07用

 商品コード:R2F0000000000002





仕様

商品コード

R2B 00130 002/R2B P0130 002

呼称 普通騒音計
メーカー リオン
型式 NL-42AEX
校正書写し なし/あり
適合規格

計量法普通騒音計

JIS C 1509-1:2017 クラス 2

JIS C 1516:2014 クラス 2

IEC 61672-1:2013/2002 class 2

ANSI/ASA S1.4-2014/part1 class 2

CEマーキング

測定機能*¹

演算

(メインch)

時間重み付きサウンドレベルLp

時間平均サウンドレベルLeq

音響暴露レベルLE

時間重み付きサウンドレベルの最大値Lmax

時間重み付きサウンドレベルの最小値Lmin

時間率サウンドレベルLN(05.10.50.90.95)を最大5個

演算(サブch)

時間重み付きサウンドレベルLp

付加演算

演算との同時測定機能としていずれかの1つの測定が可能

C特性時間平均サウンドレベルLCeq

C特性ピークサウンドレベルLCpeak

Z特性ピークサウンドレベルLZpeak

付加演算の周波数特性はサブchの周波数特性と連動するためサブchがC特性(Z特性)の場合

付加演算LCeqおよびLCpeak(LZpeak)が選択可能

演算時間

10秒、1、5、10、15、30分、1、8、24時間および

手動で任意の時間を設定可能

手動演算時間:最長24時間

マイクロホン 型式:UC-52、感度レベル:-33dB
測定レベル範囲

A特性:25~138dB、C特性:33~138dB

Z特性:38~138dB

C特性ピークサウンドレベル:55~141dB

Z特性ピークサウンドレベル:60~141dB

自己雑音

レベル

A特性 19dB以下
C特性 27dB以下
Z特性 32dB以下
測定周波数範囲 20Hz~8kHz
周波数重み付け特性 A、CおよびZ特性
時間重み付き特性 F(速い)およびS(遅い)
レベルレンジ切替器*²

バーグラフ表示範囲:最大110dB(20~130dB)

バーグラフ表示切替:バーグラフの上限・下限を10dB刻みで設定

実効値検出回路 デジタル演算方式
サンプリング周期

Lp、Leq、LE、Lmax、Lmin、Lpeak:20.8μs

(サンプリング周波数 48kHz)

LN:100ms(0.1s)

補正機能

ウインドスクリーン補正機能

ウインドスクリーン装着時もJIS C 1509-1、JIS C 1516、IEC 61672-1、ANSI/ASA S1.4に適合

拡散音場補正機能

拡散音場において規格(ANSI/ASA S1.4)に適合するよう周波数特性を補正

遅延時間

スタートキーが押されてから測定開始までの時間を設定

(OFF、1、3、5、10秒)

直前データ除去機能

(バックイレース機能)

PAUSE/CONTキーで測定を一時停止したとき、その時点から設定時間さかのぼったデータを演算から除外(OFF、1、3、5秒)
表示

バックライト付きTFTカラー半透過液晶表示器WQVGA(400×240 dots)*³

数値表示更新周期:1s、パーグラフ更新周期:100ms

ストア マニュアル

手動で1アドレスずつ測定結果を記録

記録データ数:内部メモリ最大1,000データ組

SDカード:容量による *⁴

データリコール  ストアデータの閲覧を行う
設定記憶

最大5組までの設定を内部メモリに保存し、呼び出しが可能

あらかじめSDカードに格納されたファイルの設定で起動可能

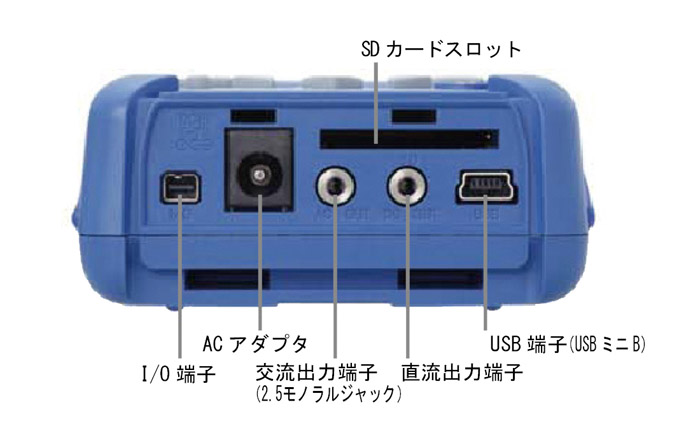

出力 直流出力

演算で選択された周波数重み付け特性と時間重み付き特性に対応した直流信号を出力

出力電圧:バーグラフ表示フルスケールにおいて1Vrms(実行値)

交流出力

演算で選択された周波数重み付け特性に連動、A、C、Z、Gから選択した周波数重み付け特性で交流信号を出力

USB コンピュータに接続し、リムーバブルディスクとして認識が可能、通信コマンドによる制御が可能
RS-232C通信 専用ケーブルの使用により、RS-232C通信が可能
電源  単3形アルカリ乾電池×4、ACアダプタ
電池寿命*⁵ 約26時間(乾電池使用時)
使用温度・湿度 -10~50℃、10~90%RH(結露なきこと)
保護等級*⁶ IP54(マイクロホン部除く)
寸法(W×D×H) 約76×33×250mm
質量 約400g(電池含む)

 *¹ 選択された時間重み付け特性、周波数重み付け特性にて同時測定

 *² なし(リニアリティレンジ 113dB)

 *³ 液晶表示器にはタッチパネル(静電容量式)制御付き

 *⁴ 動作を保証するメーカー販売品をお使いください

 *⁵ 設定によって動作時間は変わります

 *⁶ 有害な影響が発生するほどの粉塵(防塵形)とあらゆる方向からの飛まつによる水(防まつ形)に対し保護されています







▲このページのTOPへ


資料

商品コード R2B 00130 002 R2B P0130 002
取扱説明書
付属品一覧
ペラチラシ 準備中
通信カタログ 準備中
メーカーカタログ



▲このページのTOPへ

FAQ

現在FAQは登録されていません。
