アンカーボルト引張荷重確認試験機 AT-10/AT-10DⅡ

アンカーボルト引張荷重確認試験機 AT-10/AT-10DⅡ

R3400100002_01_EG

型式 商品コード 備考
AT-10 R34 00100 001 取扱終了→AT-10DⅡ後継品
AT-10DⅡ R34 00100 002

特徴

●さまざまな現場状況に対応できる、軽くてコンパクトな設計です。

●簡単な操作で100kN(10.2tf)までの試験が可能です。

●デジタル表示で荷重と変位を同時測定・保存します。

●小型・軽量化で使いやすさを追求、引張り試験の作業効率を大幅にアップします。

●AC電源不要の電池作動です(単3形乾電池×4本)。

●組合せ品はその場で印字するプリンタ、異形鉄筋用D筋チャック、長短のアンカーボルト出面用のハイローレッグです。

用途

●建築物、建造物の施工管理に。

近年、耐震面からもアンカー施工管理がますます重要視されており、現場のさまざまな状況に応じた確認試験が求められています。

●現場でのアンカーの強度確認試験に。

アンカーの強度が所定通りあるかの判断方法の1つとして、確認試験があります。

試験手順

1.測定部の電源を入れ
準備します
2.アンカーの径に合わせて
カップリングをセンターシャフトに
取り付けアンカーにねじ込む
3.床面の凸凹に合わせて脚の
高さを調節する
 R34_sosa5
4.メガネレンチでナットを
締めながら測定する
5.測定保存して終了する
※プリンタご利用時はその場で印刷です


付属品

・収納ケース※
・引張棒×2
・延長棒
・メガネレンチ
・スパナ
・CDアプリケーションソフト
・PC接続ケーブル
・USBシリアル変換ケーブル
・USBドライバCD

※形状が異なる場合があります。

・カップリングセット 合計16個
 mmねじ(M6,8,10,12,16,20,22,24)
 インチねじ(W1/4,5/16,3/8,1/2,5/8,3/4,7/8,1)
・取扱説明書
・レポート取扱説明書
・USBシリアル取扱説明書
・グラフ取扱説明書
・弊社検査成績書
・メーカー検査成績書





販売品

・校正証明書写し
・プリンター追加記録紙





組合せ品

機種名 商品コード
異形鉄筋用D筋チャックAセット RTX 20000 001

・異形棒鋼に対するねじ切りが不要で、簡単にセットができます。
※対象異形鉄筋:D10、D13、D16

使用方法

RTX_siyoho

機種名 商品コード 備考
測定器プリンタ BLM80ST-SET  R3C 10001 001 NEW

・引張試験機とプリンタを有線でつなぎ、引張試験時のデータを印刷することができます。
付属品は、プリンタケース、プリンタケーブル3.21m、ACアダプタ、内臓電池(LIPO)、記録紙(予備付)、取扱説明書(簡易付)です。

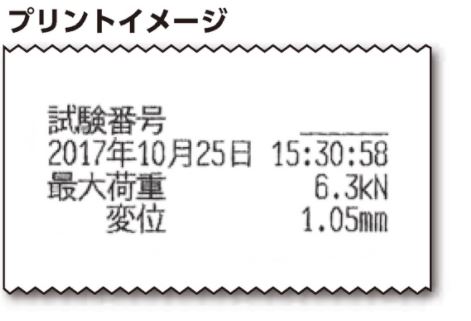

 R34A0001_blm01      R34A0001_printrei

機種名 商品コード 備考
ハイロ―レッグ AT10HL-LEG(3本入り) R34 A0001 002 AT-10DⅡ用 NEW
FLより反力台下面までの距離
標準脚設定時…170mm
長脚設定時……270mm
短脚設定時…… 75mm

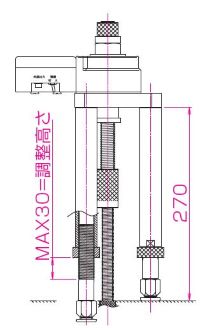

・長脚設定時
おねじアンカーで、FL+270mmまでカップリングを
使用した試験が可能。
・短脚設定時
おねじアンカーで、ねじ部が
長く突き出しているような場合、試験機のセンターホールφ20mmを通して使用。



 ・標準脚設定時     R34A0001_AT-10HL-LEG_egweb1-2
R34A0001_AT-10HL-LEG_egweb1-1
    R34A0001_AT-10HL-LEG_egweb1-3

▲このページのTOPへ


仕様

商品コード R34 00100 001 R34 00100 002
呼称 アンカーボルト引張荷重確認試験機
メーカー サンコーテクノ
型式 AT-10 AT-10DⅡ
測定範囲 荷重:0~100kN(10.2tf)/ 変位:0~15mm
最小表示値 荷重:0.1kN / 変位:0.05mm
対象アンカー M6(W1/4)~M24(W1)
ボルト突出長:FLボルト径と同長以上~120mm以下
傾斜補正範囲 ±5度
荷重精度 非直線性:±2%F.S.±1digit
変位精度 非直線性:±2%F.S.±1digit
測定部 保護構造 防まつ型(IP54相当)
表示部 16文字×2行液晶表示器 ドットマトリクス 128×64ドット
バックライト付
データ蓄積 グラフデータ:99データ
(荷重一変位曲線データ)
ポイントデータ:9,999データ
(試験日時・最大荷重値・最大荷重時の変位値)
外部出力 RS-232C
電源 単3形アルカリ乾電池×4本
連続使用時間 約12時間 約30時間(アルカリ使用時)
機構部 負荷方式 リニア・スライド・ロード機構内蔵ねじ締め式
荷重センサ 歪ゲージ式ロードセル
変位センサ ポテンショメータ式
センターシャフト M20 全ねじボルト:全長260mm
試験機設置必要幅 118mm
寸法(W×D×H) 140×210×290mm
質量 6.1kg

▲このページのTOPへ
