バッテリーリフト型クレーン(タテール)
バッテリーリフト型クレーン(タテール)
 |
特徴
・ALC間仕切パネルのラクラク建て込みを実現！
・吊り上げはアーム・ウィンチどちらでも可能。
・ワーク重量は最大360kgまで可能。
・ワンタッチで横方向にもスムースに移動。
・コンパクト！工事用エレベーターに積載可能。
仕様
| 商品コード | T83 36000 001 | |
|---|---|---|
| 型式 | TSW-360-45 | |
| 最大荷重 | 360kg | |
| 最高位 | 4500/4290mm | |
| 最低位 | 60mm | |
| 全高 | 2000mm | |
| 全幅 | 950mm | |
| 全長 | 1355mm | |
| 上昇時間 | 約13～20秒 | |
| 下降時間 | 約9～48秒 | |
| ウィンチ巻上げ速度 | 3m/min | |
| 無荷時 | 高速 2.4km/h | |
| 低速 1.6km/h | ||
| 無負荷時 | 高速 2.9km/h | |
| 低速 2.1km/h | ||
| 走行用モーター | DC12V、0.25kw | |
| リフト(アーム)用モーター | DC12V、0.25kw | |
| ウィンチ | DC12V、0.25kw | |
| バッテリー | 12V、120AH/5HR | |
| 充電器 | 搭載型(入力AC100V) | |
| ドライブホイール | φ240×60 ウレタン | |
| ロードホイール(90°左右旋回) | φ200×42 ウレタン | |
| キャスターホイール(アウトリガー) | φ65×40 ウレタン | |
| ブレーキ | 電磁式ブレーキ | |
| 最小回転半径 | 約1300mm | |
| アウトリガー旋回角度 | 90° | |
| 自重 | 880kg | |
寸法図

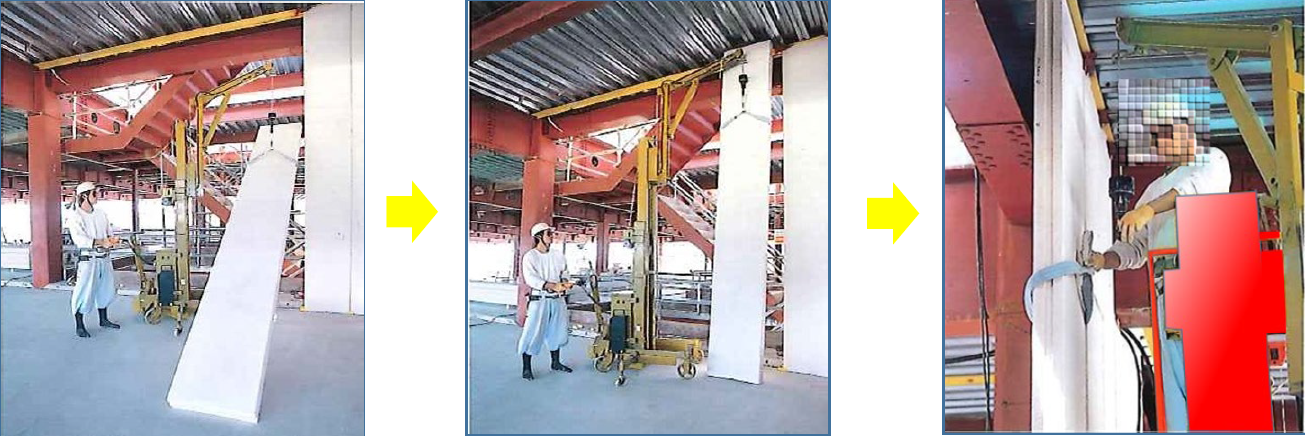

使用手順
注意事項
・水漏れ厳禁。屋内仕様となります。
・最大ワーク重量（360㎏）以内でご使用ください。
・ワークを高く吊り上げた状態での走行はおやめ下さい。
・傾斜・段差の乗り越えには特にご注意下さい。
・GL下への楊重はおやめください。
・走行スイッチの急な切り替えは避け、走行時は荷ぶれを止めてから走行してください。
・ご使用にあたっては必ず取り扱い説明書を確認願います。
資料
| チラシ |  |
||
|---|---|---|---|
