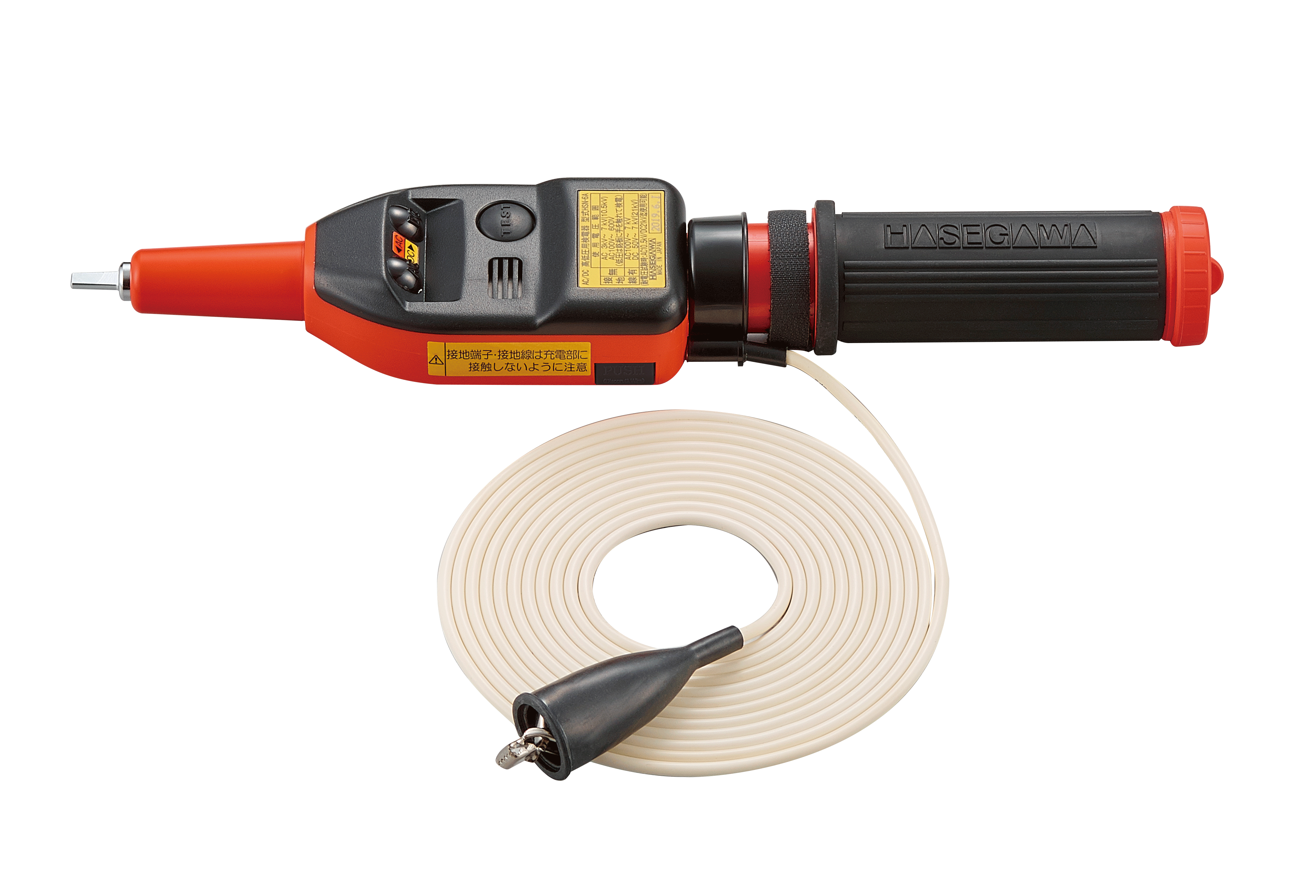

検電器 HSN-6A1/HSN-6A2
商品名 | 商品コード | 備考 |
---|---|---|
HSN-6A1 | RV2 P0001 001 | 校正付 |
HSN-6A2 | RV2P 0001 002 | 校正付 |
概要
●高低圧回路の検電およびケーブル等に残留しているDC電圧も検出し、高圧機器のAC(10.5kV迄)DC(21kV迄)の耐電圧試験にも用いることのできる、用途の広い高性能の検電器です。
特徴

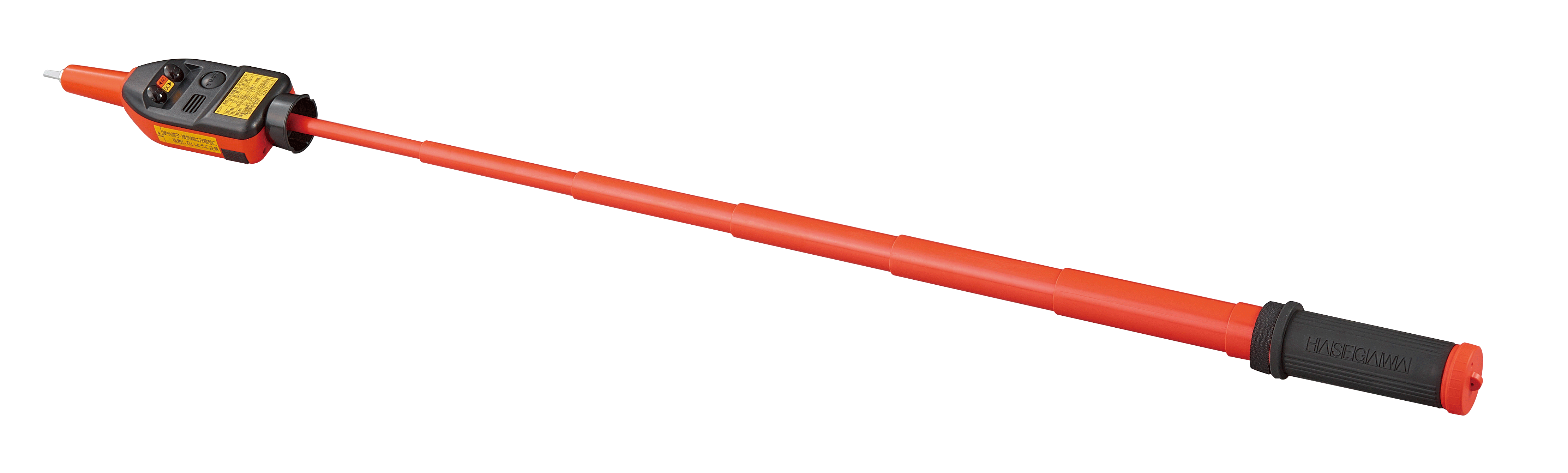

●伸ばした時の長さは約877mm、縮めた時は約277mmの伸縮タイプで、重さは約290gと軽量で使い易く、携帯に便利です。
●伸ばした時、縮めた時でもAC3kV~7kVの裸線、絶縁電線両方の検電が出来ます。(シールドケーブル不可)
●検電器の検出部の銘板の箇所を持つと、低圧(100~600V)回路の検電に使用出来ます。
●附属接地線を付けるとAC100V~7kV、DC50V~7kV範囲の裸充電部の検電が出来ます。
●赤色(AC)と柿色(DC)の高輝度発光ダイオードと聞こえやすい電子ブザーの断続音光により、明るい場所、騒音の場所でも動作確認が容易です。
●検出部は密閉されており塵、埃、水分等による故障を防ぐ防滴構造になっています。

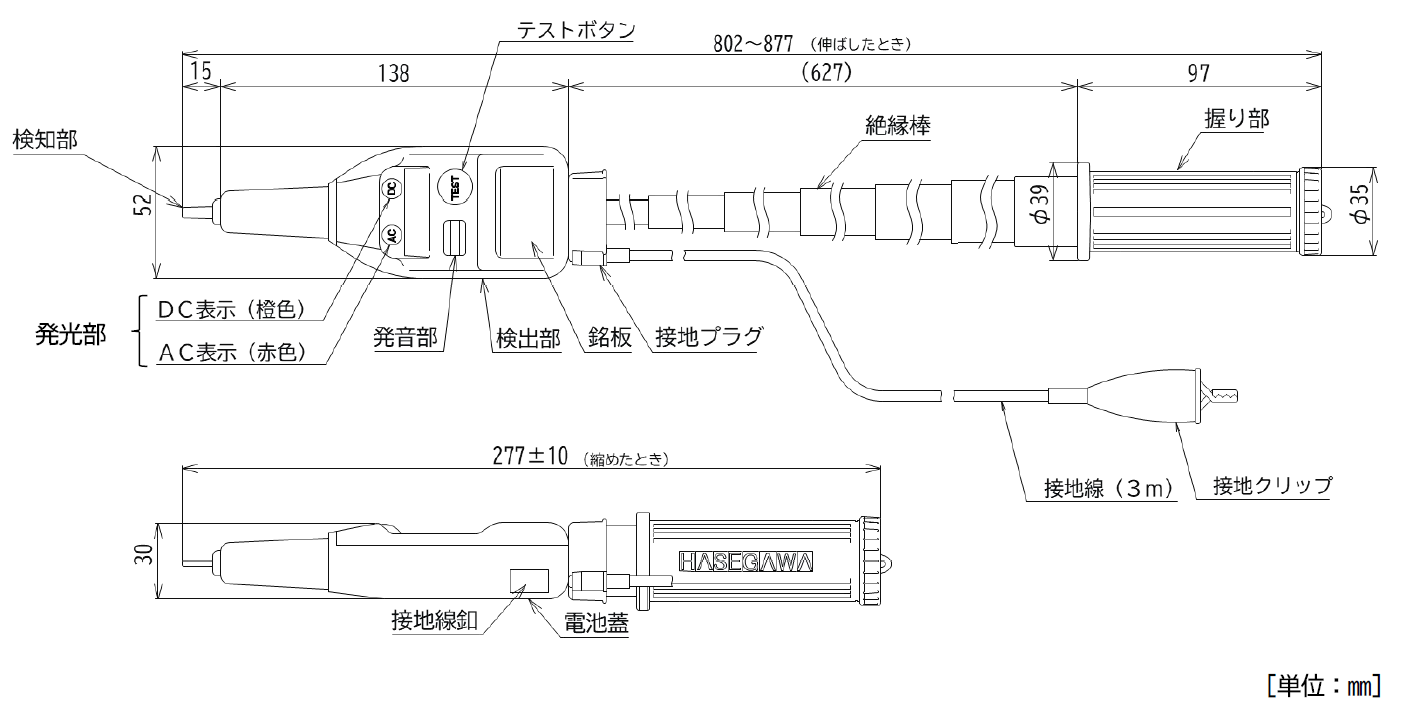

外形寸法図
付属品
・プラグ、スイッチ付接地線3m ・皮ケース ・ボタン電池×2 ・メーカーの検査成績書及び取扱説明書 ・校正証明書写し ・弊社検査成績書 |
仕様
商品コード | RV2 P0001 001 | RV2 P0001 002 | |
---|---|---|---|
メーカー | 長谷川電機工業株式会社 | ||
型式 | HSN-6A1 | HSN-6A2 | |
使用電圧範囲 | 接地線なし(ACのみ) | AC3kV~7kV ※伸ばして握り部を持って検電 | |
AC100V~600V ※銘板部に触れながら検電 | |||
接地線あり | AC100V~7kV / DC50V〜7kV | ||
動作表示 | 発光 | AC表示ー赤色、DC表示ー橙色、8000Lxの中で確認可能 | |
発音 | 断続音、1m離れて60dB以上 | ||
AC周波数 | 50Hz、60Hz両用 | ||
使用温度 | -10~50℃ | ||
電源 | 防水構造(検出部に有害な水が入らない) | ||
保護等級 | ボタン型アルカリ電池、LR44(1.5V)、2個 | ||
寸法(W×D×H) | 伸縮時 | 52×30×277mm±10 | |
伸長時 | 52×30×802~877mm | ||
質量 | 約290g |
