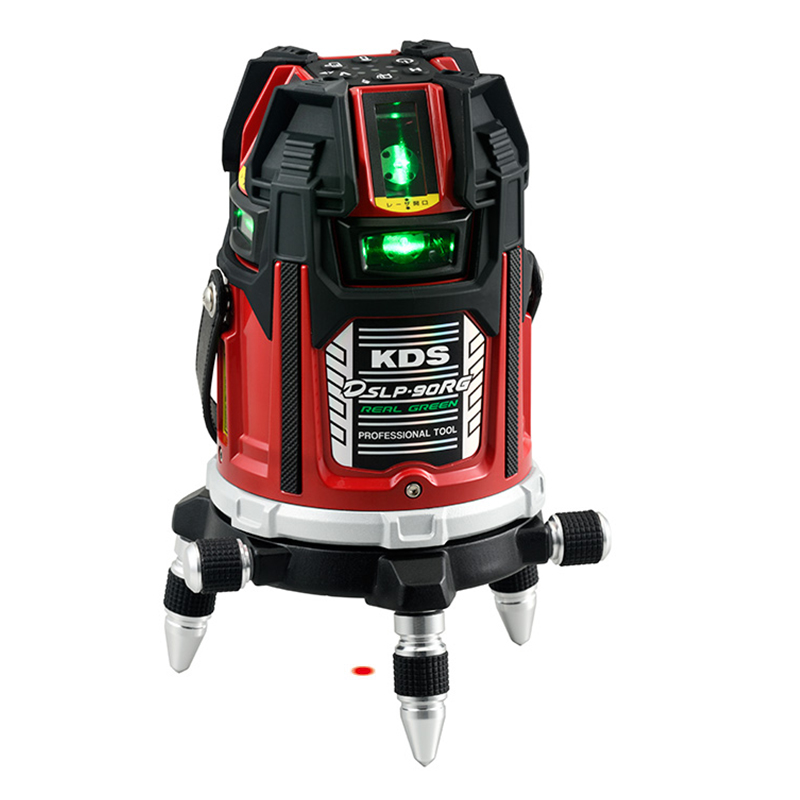

墨出器 DSLP-90RG
| 商品名 | 商品コード | 備考 |
|---|---|---|
| DSLP-90RG | R1E 41G00 004 |
特徴
●高輝度レーザーにてフルライン（４方向たち墨ライン・水平３６０°ライン）を射出できます。

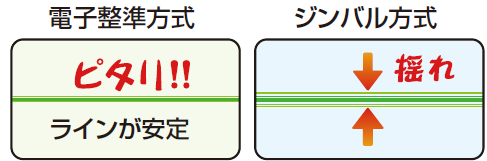

●振動が多い現場に強い電子整準方式です。
●高輝度を超える明るさの３段階切替が可能で、屋外でも見やすいです。
●防塵、防水性能(IP66)のため粉塵や水の飛沫による故障の心配がありません。

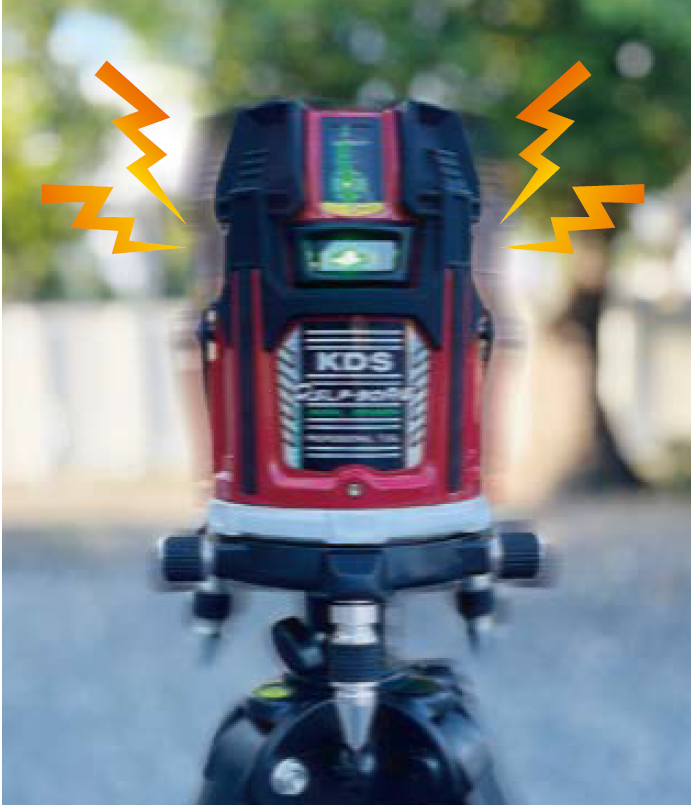

●本体の大きな揺れや衝撃を検知し、レーザーラインの消灯とLED点滅、ブザー音でお知らせする“衝撃検知警告機能”搭載です。
●電子整準方式で、多少の揺れでも線がぴったり止まります。
●耐衝撃ゴムカバーデザインを採用しています。
●充電が切れても安心のACアダプタ付です。
用途
●測量工、鉄骨位置出し、墨出し位置決めなど鉛直・水平墨出し作業に。
●板金工、外溝、サイティングや型枠大工などに。
●電気工、設備配管工、内装てすりの勾配の高さ出しなどに。
放出使用例
●フルライン、地墨ポイント射出時
リモコンによる遠隔操作
＜リモコンで操作可能な機能＞
・電源のON/OFF
・衝撃検知警告のON/OFF
・バックライトのON/OFF
・照射ラインの切替(たち、水平)
・ライン固定モードの操作(傾斜・勾配の調整操作)
・ラインの明るさの切替（100％→65％→35％→100％）

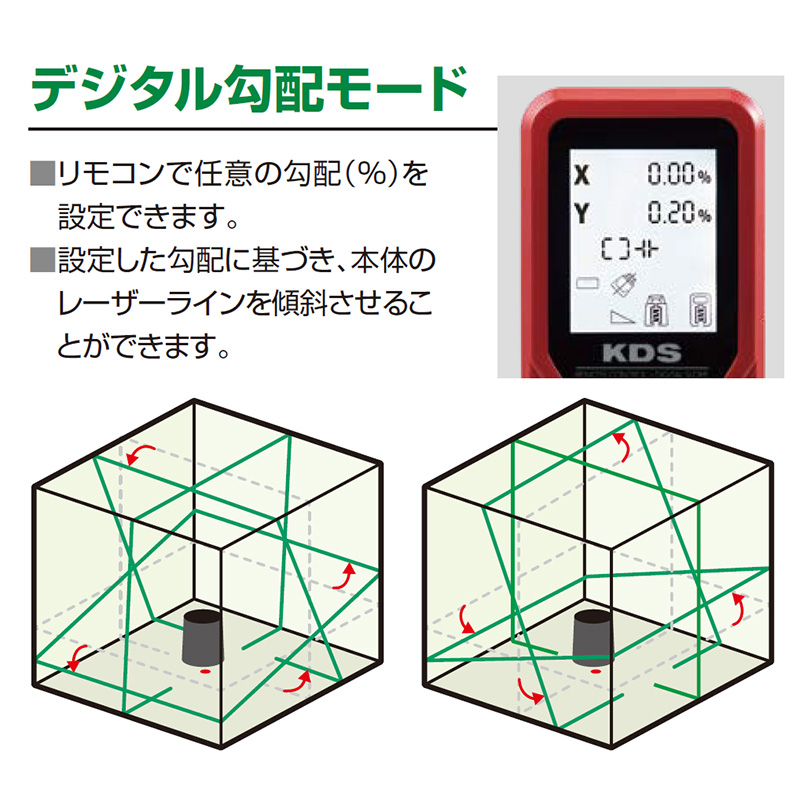

・デジタル勾配モード
付属品
| ・本体上部 | ・リモコン |
| ・本体下部 | ・単4電池×4（リモコン装着済） |
| ・受光器 | ・連動動作用ACアダプタ― |
| ・クランプ | ・収納ケース |
| ・9V角型アルカリ電池（受光器装着済） | ・取扱説明書 |
| ・バッテリーパック | ・受光器取扱説明書 |
| ・バッテリーパック用充電器 | ・弊社検査成績書 |
| ・バッテリーパック用充電ケーブル |
組み合わせ品
| 商品名 型式 | 商品コード | 管理番号 |
|---|---|---|

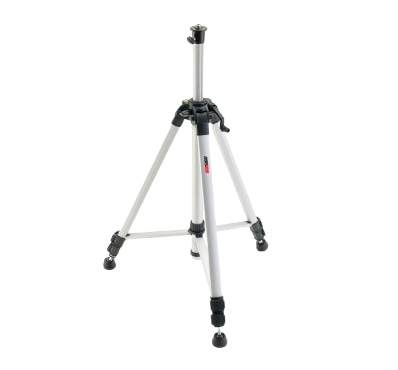

| 専用エレベーター三脚 LEC-3 | R4C 5E180 001 | 005218 |
| レベルアーム L-ARM/LA-1 | R4B 20001 002 | 004339 |
| マグネット式レベルアーム LA-MG | R4B 9000M 002 | 005214 |
仕様
| 商品コード | R1E 41G00 004 | |
|---|---|---|
| 名称 | 墨出器 | |
| メーカー | ムラテックKDS | |
| 型式 | DSLP-90RG | |
| レーザー光の種類 | 水平ライン４方向、たちライン４方向、地墨点、鉛直 | |
| 光源 | 可視光半導体レーザー | |
| 波長（レーザー光の色） | ライン：520nm(緑色）地墨点：650nm(赤色） | |
| 光出力 | 5mW以下 | |
| レーザークラス | クラス3R（JIS C6802：2018） | |
| ライン精度 | 横ライン | ±1ｍｍ／10ｍ※1 |
| 縦ライン | ||
| 直角精度 | 90°±0.012°※１ | |
| ライン幅 | 約2ｍｍ／5ｍ※２ | |
| 制御方式 | 電子整準方式 | |
| 自動補正範囲 | ±5° | |
| 自動補正外警告 | 範囲外でレーザー光点滅およびアラーム音 | |
| 本体回転範囲 | 360°、全周にわたって微調整可 | |
| 作業範囲 | 屋内：約 10 ｍ 受光器使用時：水平約70ｍ、垂直約25m※3 |
|
| 通信距離（リモコン） | 約100ｍ | |
| 電源 | 本体 | リチウムイオン充電池 |
| リモコン | 単 4 形アルカリ乾電池 4 本 | |
| 電池寿命（本体） | 強モード 約 2.5 時間 / 中モード 約 4 時間 / 弱モード 約 8 時間 |
|
| 使用温度・湿度 | 本体 | －10～ 40℃ |
| リモコン | 0 ～40℃ | |
| 保護等級 | IP66（本体のみ） | |
| 寸法(W×D×H) | 本体 | 155×173×235ｍｍ |
| リモコン | 67×30×150ｍｍ | |
| 質量 | 本体 | 約2.4kg(リチウムイオン充電池含む） |
| リモコン | 約212g(電池含む） | |
※1 低感度モード、レーザーライン固定モード作動時を除く。
低感度モード時の縦ライン、横ライン精度は、±1mm／7ｍ、直角精度は90°±0.017°になります。
※２ ライン幅の表記についてはあくまで目安です。周辺環境によって異なることがあります。
※3 受光器使用可能距離についてはあくまで目安です。
25ｍ以上の距離では精度対象外です。
