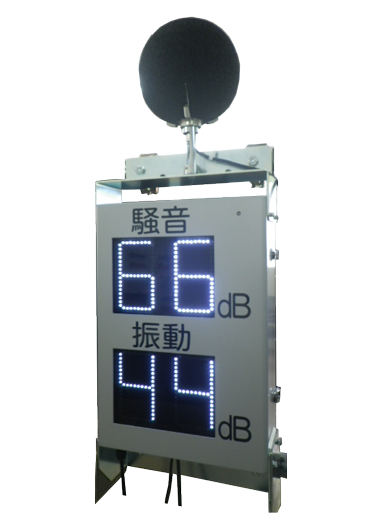

一体型環境表示計 EC-AKT01/02/03
| 型式 | 商品コード | 備考 |
|---|---|---|
| EC-AKT01 | R2A 00007 001 | |
| EC-AKT02 | R2A 00007 002 | |
| EC-AKT03 | R2A 00007 003 |
特徴
●設置場所に電源があれば、１台で、騒音・振動値の大型表示とデータ保存に対応します。
●従来機EC-AKT01の機能に、タイマー設定に曜日設定や内部メモリが４週間に追加されました。
●SDカードへの計測データ保存や、規制値を超えた際に回転灯を動作させる警報機能があります。（表示灯はオプション）
●専用ソフト付きで、現場調査報告書の作成やLANケーブル接続でリアルタイム監視が可能です。
●オプションでクラウドサービスを利用し、遠隔地でのモニタリングも可能です。

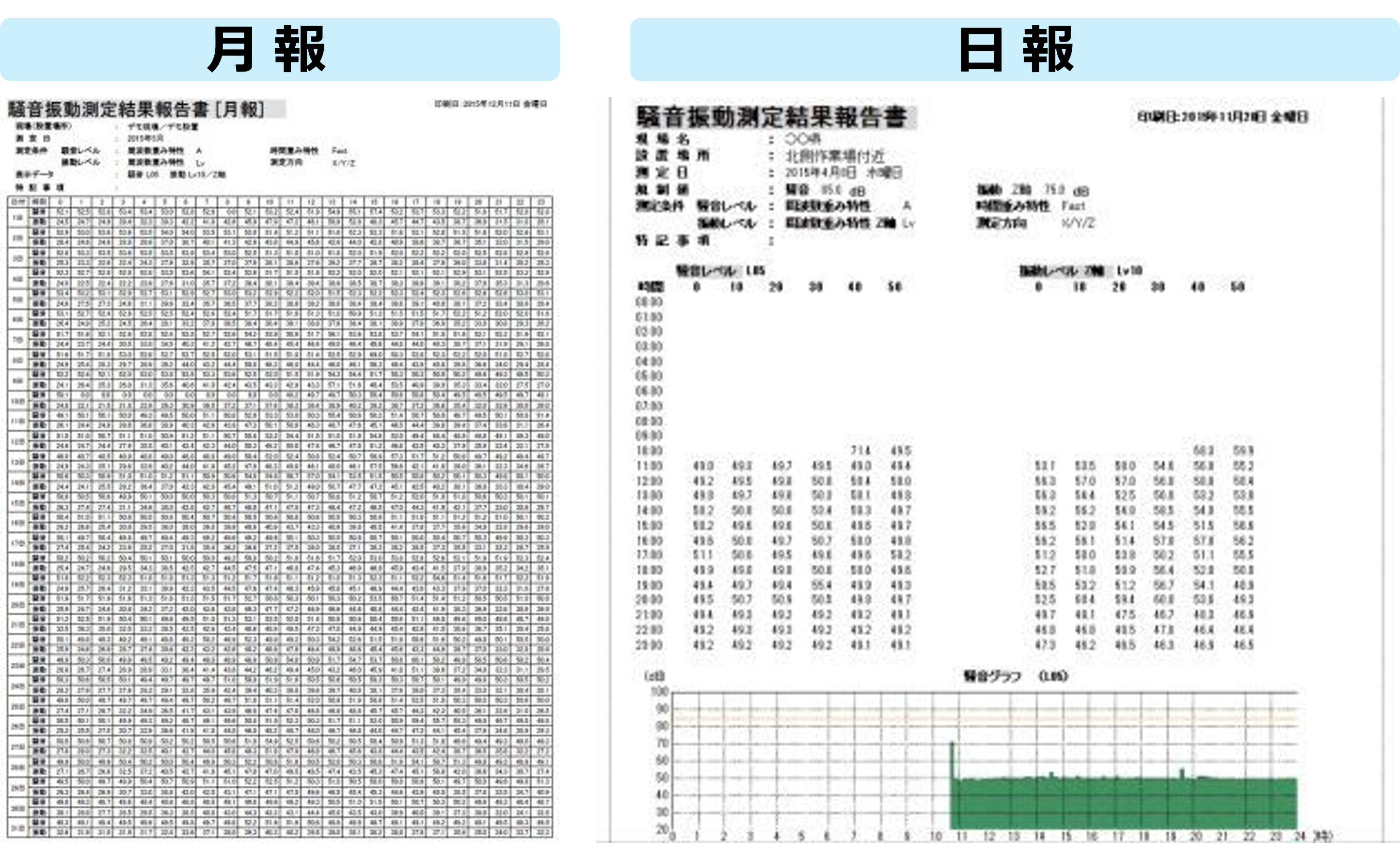

現場調査報告書例
付属品
| ・電源ケーブル5ｍ | ・騒音ケーブル10ｍ |
| ・防風スクリーン | ・SDカード（装着済） |
| ・振動センサー | ・USBキー |
| ・マイクロフォン | ・取扱説明書 |
| ・マイク取付アダプタ | ・専用ソフトのご案内 |
| ・マイクスタンド | ・日報ソフト取扱説明書 |
| ・振動ケーブル2ｍ | ・弊社検査成績書 |
組み合わせ品
| 機種名 | 商品コード | 管理番号 |
|---|---|---|
| 環境表示計設置架台 NV用／EC用 | R2A S0006 001 | 002929 |

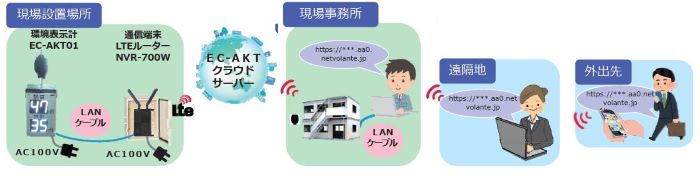

組合せ使用例（LTEルーター接続の場合）
現場と事務所間の配線できない場合は、ルーターを組合せて、測定値を遠隔で確認できます。
別途EC-AKTクラウドサービスのお申込みと別途費用がかかります。
| 機種名 | 商品コード | 備考 |
|---|---|---|
| ルータ NVR700W | R9G 00002 001 |

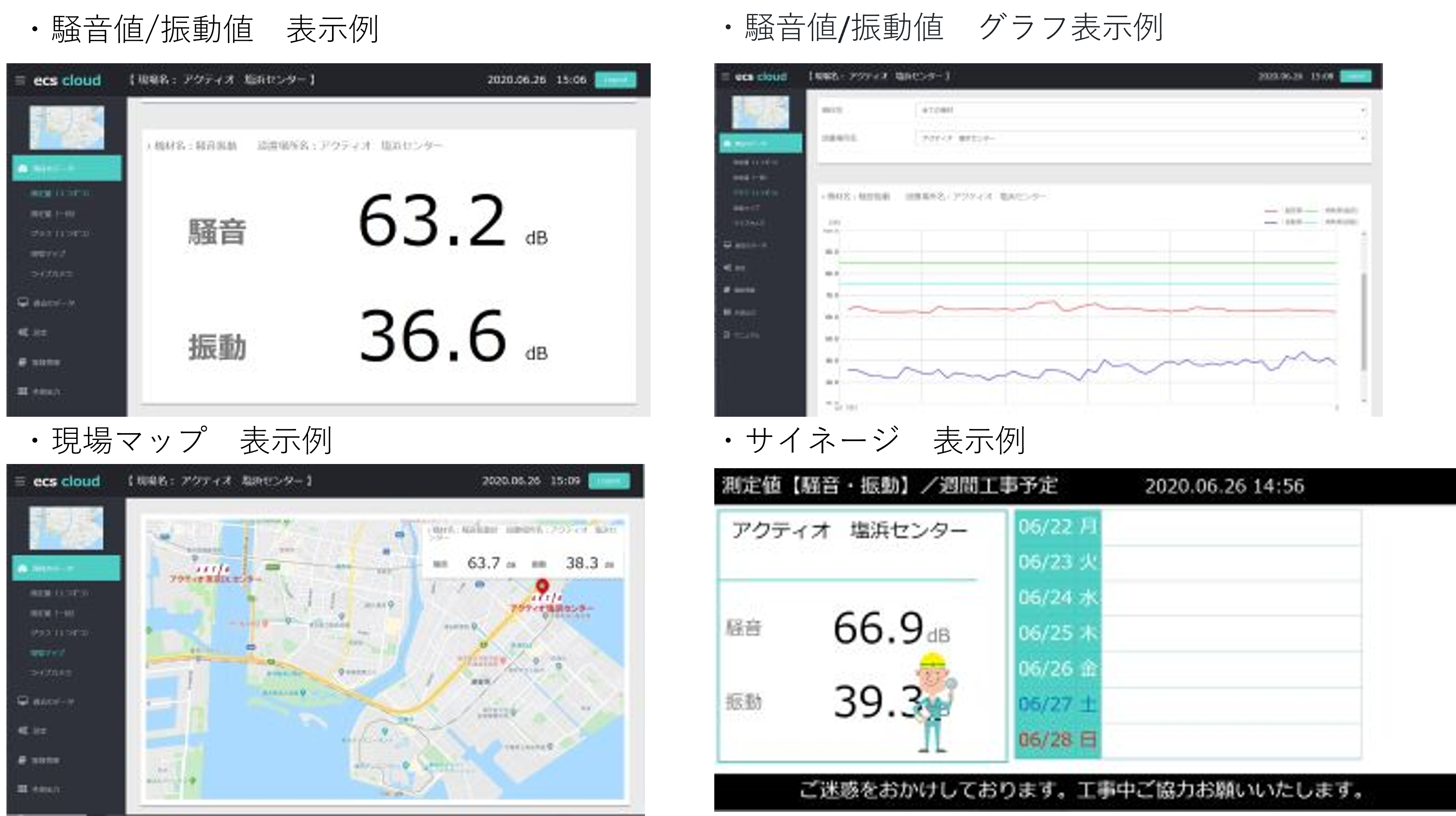

オプション クラウドサービス画面例
販売品
・カードリーダー（USB）
商品コード：R2B1113000000001
仕様
| 商品コード | R2A 00007 001 | R2A 00007 002 | R2A 00007 003 | |
|---|---|---|---|---|
| 名称 | 環境表示計 一体型 | |||
| メーカー | 環境クラウドサービス | |||
| 型式 | EC-AKT01 | EC-AKT02 | EC-AKT03 | |
| 適用測定器 | 騒音測定器 | リオン製NL-42EX | ||
| 振動測定器 | リオン製VM-53A | リオン製VM-55EX | ||
| 表示範囲 | 騒音測定器 | 20～99dB | ||
| 振動測定器 | 20～99dB | |||
| LED表示 | 1秒データ/1秒データ・1秒移動10分演算値から選択 | |||
| 表示方法 | H121mm×W66mm×2桁 斜体白色LED調光機能付 | |||
| 表示器出力 | 2ポート、総延長距離500ｍまで | |||
| 警報出力 | 24V電圧出力250mA以下× 4ポート | |||
| 内部メモリ | 15分間 | 4週間 | 9日間 | |
| タイマー設定 | 曜日設定（ログ・警報・表示器） | |||
| 記録媒体 | 2GB以下のSDカードフォーマット形式＝FAT16 | |||
| データ伝送 | データ収集ソフトを使用、LANケーブルでパソコン表示 | |||
| LANポート | Ethernet × 1ポート | Ethernet 10Mbps×1ポート | ||
| ケーブル長 | マイクロホンセンサー | 10m | ||
| 振動ピックアップセンサー | 2m | |||
| 電源部 | 5m | 5m（着脱式） | ||
| 日時保持期間 | 電源供給なし 約30日間 | 約5年間（新品時、電源供給ありなしに関わらず） | ||
| 取付方法 | 単管クランプ式 | |||
| 電源 | AC100V 1.3A 50/60㎐ | |||
| 使用温度・湿度 | ー15～70℃、0～90％RH（結露なきこと） | |||
| 保護等級 | 鉄製、防塵、防滴型 | 防雨（IP23相当） | 防水コネクタ（電源ケーブル着脱式） | |
| 寸法(W×D×H) | 320×157×460mm | |||
| 質量 | 本体：10.8kg（計測器含む）、取付ブラケット使用時：16kg | |||
※ピックアップセンサーは防水ではございません。水没にしない様にご注意ください。
ソフトウェアインストール
●EC-AKTシリーズ用 専用ソフト
資料
| 商品コード | R2A 00007 001 | R2A 00007 002 | R2A 00007 003 |
|---|---|---|---|
| 取扱説明書 |  |
|
|
| 簡易取扱説明書 | |
|
|
| ソフト取扱説明書 | |
|
|
| ソフトインストールマニュアル | |
||
| 付属品一覧 | |
|
|
| ペラチラシ | |
準備中 |
|
| 通信カタログ | |
||
| メーカーカタログ | |
||
FAQ
ケーブルの延長はできますか？
A.振動ケーブルは３M、騒音ケーブルは10Mです。
センサーケーブルの延長は可能です。（メーカー取寄せ・販売品）
各ケーブル長は 10M、30M、50M、100M よりお選びください。

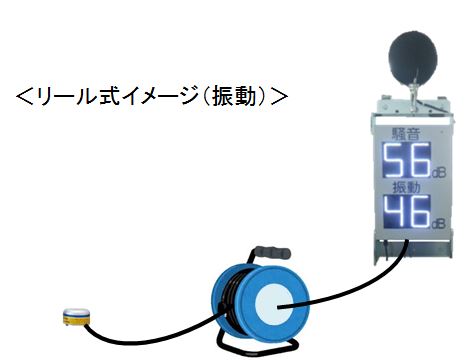

（※30Mからリール式となります。）

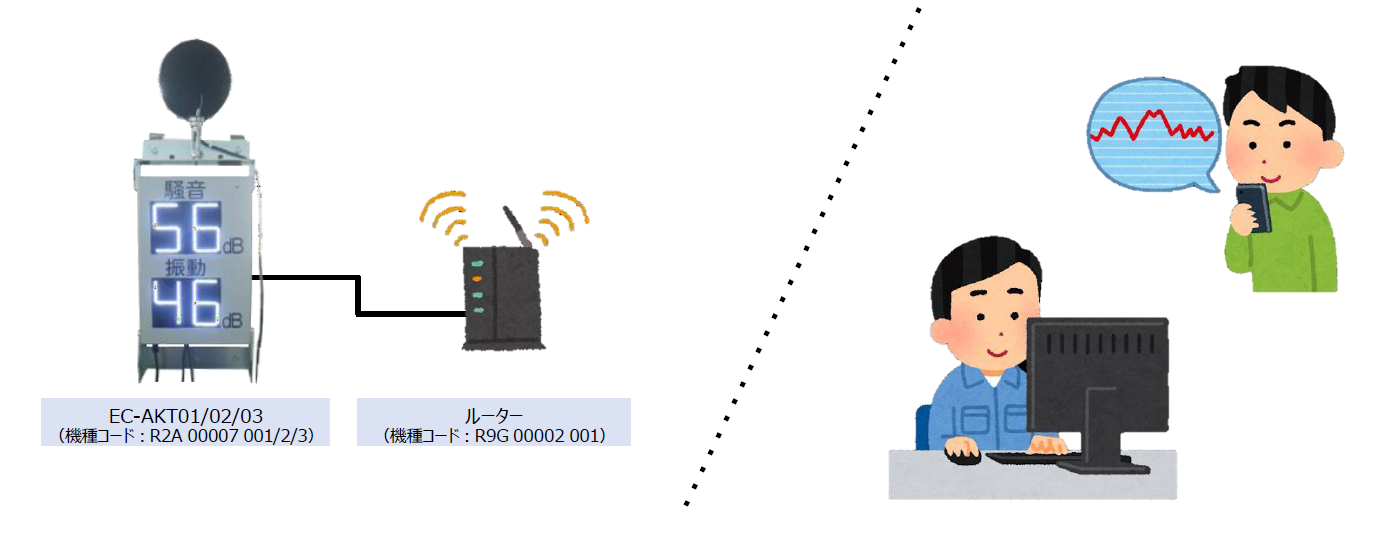

A.オプションでクラウドサービスを申し込みいただくと可能です。
クラウドサービスは、現場に設置してある環境表示計の騒音・振動の値を、
インターネットを利用して、パソコンやスマートフォンからいつでもデータを
確認することができるようになるサービスです。
詳しくは下記をご覧ください。
クラウドサービスをご希望される際は、注文時にご相談ください。
A.騒音・振動レベル、等価騒音レベルLeq等まとめています。
詳しくは、こちらを確認お願いいたします。
A.建設工事現場、工場、空港、道路沿い、商業施設、鉄道沿線など、騒音や振動の発生が
想定されるさまざまな場所で利用できます。
