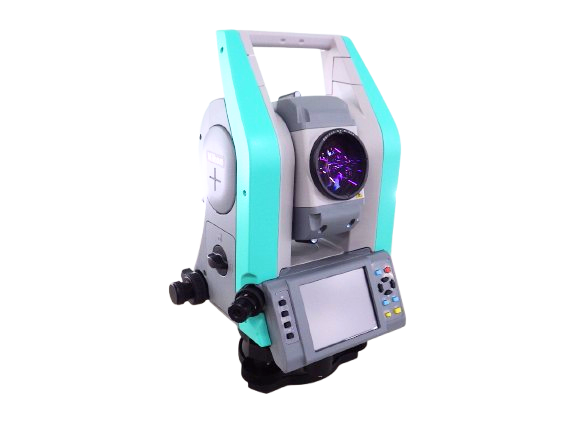

トータルステーション Nivo-Z5L
| 商品名 | 商品コード | 備考 |
|---|---|---|
| Nivo-Z5L | R1D 30011 009 |
特徴
●AF(オートフォーカス)機能を搭載しており、自動で焦点が合致するため、視準作業を繰り返す測設作業等の疲弊を軽減できます。
●瞬時にターゲットへ合焦するため、建築の通り芯や建ちを確認する作業に最適です。
●精密測距モードで1.0秒、高速測距モードで0.5秒と測距性能が向上、計測距離は1素子プリズムで5,000m、ノンプリズム計測で800mと遠距離計測が可能です。
●表示部は正反同じディスプレイを採用しており、どちらからでも同じ操作性で作業が行えます。
組み合わせ品
| 商品名 | 商品コード | 管理番号 | 備考 |
|---|---|---|---|
| 三脚 | R4C 3T170 001 | 00V87 | 三脚 |
| ピンポール | R4H 80001 001 | 00W71 | ー |
| ミニプリズム | R4G 80001 001 | 00V33 | ー |
| プリズム用三脚 | R4C 4P090 001 | 00V31 | 三脚 |
| 1素子プリズム | R4J | ー | 1素子プリズム |
| ダイアゴナルアイピース | R4A 30001 001 | 00T78 | ー |
付属品
| ・レンズキャップ | ・充電器 |
| ・ミニプリズム | ・充電器用AC/DCアダプタ |
| ・ミニプリズム収納袋 | ・キャリングベルト |
| ・垂球 | ・収納ケース |
| ・ピンポール（4本1組） | ・取扱説明書（CDソフト or USBメモリー） |
| ・石突 | ・簡易取扱説明書 |
| ・ピンポール収納袋 | ・測量機器Q＆A |
| ・レインカバー | ・弊社検査成績書 |
| ・バッテリー×2 |
販売品
・3Dレフシート（サイズをご指定ください。）
30mm角×32枚
45mm角×18枚
仕様
| 商品コード | R1D 30011 009 | |||
|---|---|---|---|---|
| 名称 | トータルステーション | |||
| メーカー | ニコン・トリンブル | |||
| 型式 | Nivo-Z5L | |||
| 国土地理院測量機種登録 | 2級Aトータルステーション | |||
| 望遠鏡 | 像 | 正立 | ||
| 有効径 | 45ｍｍ（50ｍｍ測距光学系） | |||
| 倍率 | 30倍 | |||
| 視界 | 1°25‘ | |||
| 分解能 | 3.0” | |||
| 最短合焦距離 | 1.5ｍ | |||
| 測距部 | 測距範囲*1 | プリズムモード | 1素子プリズム：1.5～5,000ｍ | |
| レフシート（5㎝角）：300ｍ | ||||
| ノンプリズムモード | 1.5～800ｍｍ（コダックグレー90％） | |||
| 精度*2 | プリズムモード | 精密測距モード | ±（2+2ppm×D）mm | |
| 高速測距モード | ±（10+5ppm×D）mm | |||
| ノンプリズムモード | 精密測距モード | ±（3+2ppm×D）mm | ||
| 高速測距モード | ±（10+5ppm×D）mm | |||
| 測距範囲*3 | プリズムモード | 精密測距モード | 1.0秒 | |
| 高速測距モード | 0.5秒 | |||
| ノンプリズムモード | 精密測距モード | 1.0秒 | ||
| 高速測距モード | 0.5秒 | |||
| 気象補正 | 温度範囲 | -20～50℃ | ||
| 気圧範囲 | 533~1,332hPa | |||
| プリズム定数設定 | -999mm~999mm | |||
| レーザークラス | クラス1（レーザーポインター：クラス2） | |||
| 測角部 | 測角方式 | 光学式アブソリュートエンコーダーによる電気的読み取り方式 | ||
| 精度*4 | 5” | |||
| 角度分解能 | 1”/5”/10” | |||
| 角度自動補正機構 | 静電気容量検出方式 | |||
| 微動方式 | 同軸クランプ微動（水平、高度とも） | |||
| 気泡管感度 | 円形気泡管 | 10‘/2mm | ||
| 求心望遠鏡 | 光学求心式 | 像：正立、倍率：3倍、視界5°、合焦範囲：0.5ｍ～∞ | ||
| 内部メモリー | 約1,000,000点記録 | |||
| 電源 | バッテリー | |||
| 充電時間 | 約６時間 | |||
| 電池寿命*5 | 約７時間（連続測距測角）、約12時間（30秒毎測距測角、AF使用）、約14時間（連続測角のみ） | |||
| 保護等級 | IP66 | |||
| 寸法(W×D×H) | 206×318×169ｍｍ | |||
| 整準台 | シフトタイプ | |||
| 質量 | 約4.4㎏ | |||
*¹ ターゲットに太陽光が当たっていない場合。使用環境や気象条件、測定対象によって変動します。
*² JIS B7912-4:2016準拠/JSIMA 102 2006適用区分A準拠
*³ 初回測距では、待機状態により時間が延びる場合があります。測定時間は、測定距離、使用環境、気象条件や測定対象によって変動します。
*⁴ JIS B7912-3:2006に準拠（標準偏差）
*⁵ 100％充電時。周辺温度25℃時。
