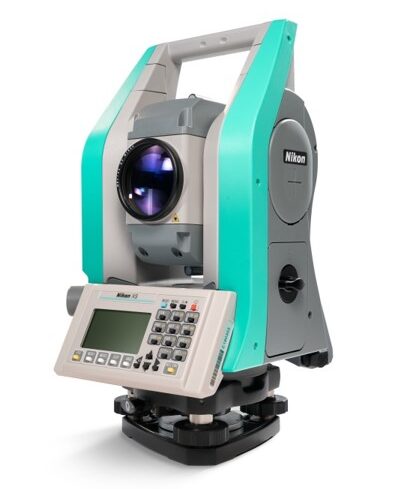

トータルステーション Nivo-F5L plus
| 型式 | 商品コード | 備考 |
|---|---|---|
| Nivo-F5L plus | R1D 30051 015 |
特徴
●現場の集中力を向上させるAFを搭載しています。
自動で焦点が合致するため、視準作業を繰り返す測設作業等の疲弊を軽減します。
●データ通信機能の向上でオフィスと現場を直結します。
本体内部の記録点数を50,000点に拡充し、データのやり取りもUSBでできます。
●測設性能の向上で多様な現場に対応します。
●小型・軽量のボディに多彩な機能を搭載しています。
組み合わせ品
| 商品名 | 商品コード | 管理番号 |
|---|---|---|
| 三脚 | R4C 3T170 001 | 00V87 |
| 三脚（短脚） | R4C 3T085 001 | 0079M |
| トランシット用アーム | R4B 30001 001 | 005213 |
| ピンポール用三脚 | R4C 4P090 001 | 00V31 |
| 追加ミニプリズム | R4G 80001 001 | 00V33 |
| 追加ピンポール | R4H 80001 001 | 00W71 |
| 商品名 | 商品コード | 管理番号 |
|---|---|---|
| ダイアゴナルアイピース | R4A 30001 001 | 00T83 |
| 1素子プリズム（シフト式） | R4J8 0001 001 | 0061H |
| 1素子プリズム（クランプ式） | R4J8 0001 002 | 0059R |
販売品
・3Dレフシート（サイズをご指定ください。）
30mm角×32枚
45mm角×18枚
付属品
| ・レンズキャップ（装着済） | ・充電器 |
| ・ミニプリズム | ・充電器用AC/DCアダプタ |
| ・ミニプリズム収納袋 | ・キャリングベルト |
| ・垂球 | ・収納ケース |
| ・ピンポール（4本１組） | ・取扱説明書（CDソフト or USBメモリー） |
| ・石突（ピンポール装着済） | ・簡易取扱説明書 |
| ・ピンポール収納袋 | ・測量機器Q＆A |
| ・レインカバー | ・弊社検査成績書 |
| ・バッテリー×2 |
仕様
| 商品コード | R1D 30051 015 | |||
|---|---|---|---|---|
| 名称 | トータルステーション | |||
| メーカー | ニコン・トリンブル | |||
| 型式 | Nivo-F5L plus | |||
| 国土地理院測量機種登録 | 2級Aトータルステーション | |||
| 望遠鏡 | 像 | 正立 | ||
| 有効径 | 45mm（50mm測距光学系） | |||
| 倍率 | 30× | |||
| 視界 | 1°25’ | |||
| 分解力 | 3.0” | |||
| 最短合焦距離 | 1.5ｍ | |||
| レチクル照明 | 無 | |||
| ルミガイド | 無 | |||
| フォーカス | オートフォーカス方式 | EDMによる測距AF方式 | ||
| フォーカスモード | オートフォーカス、マニュアルフォーカス | |||
| 測距部 | 測距範囲※1 | プリズム モード |
1素子プリズム：1.5～5,000ｍ | |
| レフシート（5cm角）：300ｍ | ||||
| ノンプリズム モード |
1.5～800ｍ（コダックグレー90％） | |||
| 精度※2 | プリズム モード |
精密測距モード | ±（2+2ppm×D）mm | |
| 高速測距モード | ±（10+5ppm×D）mm | |||
| ノンプリズム モード |
精密測距モード | ±（3+2ppm×D）mm | ||
| 高速測距モード | ±（10+5ppm×D）mm | |||
| 測距時間 ※3 |
プリズム モード |
精密測距モード | 0.9秒（初回1.4秒） | |
| 高速測距モード | 0.5秒（初回0.7秒） | |||
| ノンプリズム モード |
精密測距モード | 1.0秒（初回1.5秒） | ||
| 高速測距モード | 0.6秒（初回0.8秒） | |||
| 気象補正 | 温度範囲 | 使用温度範囲：-20～50℃ | ||
| 気圧範囲 | 533～1,332hPa | |||
| 自動気圧取込機能 | なし | |||
| プリズム定数設定 | ー999～999mm | |||
| レーザクラス | クラス1（レーザポインター：クラス2） | |||
| 測角部 | 測角方式 | 光学式アブソリュートエンコーダによる電気的読み取り方式 | ||
| 精度※4 | 5” | |||
| 角度分解能 | 5”/10”/20” | |||
| 角度自動補正機構 | 静電気容量検出方式 | |||
| 微動方式 | 同軸クランプ微動（水平、高度とも） | |||
| 気泡管感度 | 円形気泡管 | 10’/2mm | ||
| 求心望遠鏡 | 光学求心式 | 像：正立、倍率：3×、視界5°、合焦範囲：0.5ｍ～∞ | ||
| 操作部 | ディスプレイ | グラフィック表示（128×64ドット、正反両側配置、バックライト照明付） | ||
| データ通信機能※5 | RS-232C、USBメモリー、Bluetooth（クラス2） | |||
| 内部メモリー | 約50.000点 | |||
| 本体部 | 形状 | 183(幅)×169(長さ)×314(高さ)mm | ||
| 質量（バッテリー、整準台含む） | 4.4kg（シフトタイプ） | |||
| 内部 バッテリー |
使用時間※6 | 約21時間（30秒毎測距測角） | ||
| 充電時間 | 約4時間 | |||
| 防塵・防水性能 | IP66 | |||
※1：ターゲットに太陽光が当たっていない場合。
使用環境や気象条件、測定対象によって変動します。
※2：JIS B7912-4:2016準拠/JISMA 102 2006適用区分A準拠
※3：初回測距では、待機状態により時間が延びる場合があります。
測定時間は測定距離、使用環境、気象条件や測定対象によって変動します。
※4：JIS B7912-3:2006準拠（標準偏差）
※5：USBメモリー、USBケーブル、Bluetoothに関しては使用されるメディア・容量により、ご使用いただけない場合があります。
※6：100％充電時 周辺温度25℃時
