鉄筋探査機(埋設物探査システム)X-scan PS1000

鉄筋探査機(埋設物探査システム)X-scan PS1000

NETIS登録番号:CB-11039-VE



R3B305C0_PS1000_egweb





型式 商品コード 備考
X-scan PS1000 R3B 305C0 001 NEW



特徴

●電磁波レーダー方式による埋設物探査システムです。

●表示画面はフルカラーで、日本語表記対応です。

●埋設物探査最大深さ300㎜まで対応しています。

●平面図で埋設物の位置を、断面図でかぶり厚さや複数層をスキャン後即座に同一画面で確認できます。

●生データを独自の技術で加工し表示します。解析には熟練と専門知識は不要です。(生データも表示可能)

●埋設物の位置とかぶり厚さは、スキャナー単体での探査で素早く把握できます。

●オプションのタブレットを使用すると3D画像で解析も可能です。

●かぶり厚さが既知の埋設物があれば、比誘電率の設定が簡単に行えるガイド付きです。

●斜め方向の埋設物も探知できます。





用途

●コンクリート中の埋設物のかぶり厚さ、施工管理におけるかぶり厚さの確認に。

●コンクリート壁厚やスラブ厚さの確認に。

●コンクリート中の鉄筋配列や埋設配管状況などの把握、構造安全確認や補修計画の立案に必要な配置確認に。

●コンクリートへの穴あけ施工時の埋設物干渉避け、コア抜き、アンカー施工の為の埋設物位置把握に。

※性能と精度は現場条件により異なります。

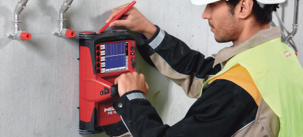

使用例

R3B305C0_PS1000_youto1   R3B305C0_PS1000_youto2





付属品

・カードリーダー

・SDカード 4GB

・バッテリーパック×2

・ACアダプタ

・収納ケース

・取扱説明書

・弊社検査成績書





組合せ品

商品名 商品コード
タブレット PSA200 R5K 12001 001



 埋設物や奥行のデータを3D画像で確認できます。

 R3B305C0_PSA200_egweb







▲このページのTOPへ

仕様

商品コード R3B 305C0 001 R5K 12001 001
メーカー 日本ヒルティ
型式 X-scan PS1000 PSA200
探査深さ 最大300mm
鉄筋位置探査精度※

±5mm

かぶり厚探査精度※

±5mm(かぶり厚50~200mm)

鉄筋間隔(ピッチ)の識別能力

(走査方向の分解能)

かぶり厚さ75mm未満:75mm以下の鉄筋間隔を測定可能

かぶり厚さ75mm以上:かぶり厚さの距離以下の鉄筋間隔を測定可能

連続使用時間 約4時間 約10時間
使用温度範囲

-10~50℃

-30~55℃

防塵・防水

IP65

寸法(W×D×H)

318×143×190mm 298×43×206mm
質量

2.5kg(バッテリー含む)

1.8kg(バッテリー含む)

 ※性能と精度は現場条件により異なります。

▲このページのTOPへ


資料

商品コード R3B 305C0 001 R5K 12001 001
取扱説明書
付属品一覧
ペラチラシ
通信カタログ 次号掲載予定
メーカーカタログ

▲このページのTOPへ

FAQ

現在FAQは登録されていません。

▲このページのTOPへ


この商品に関するお問合せ先

通信計測部 TEL:03-6666-2329 / FAX:03-6666-2536
