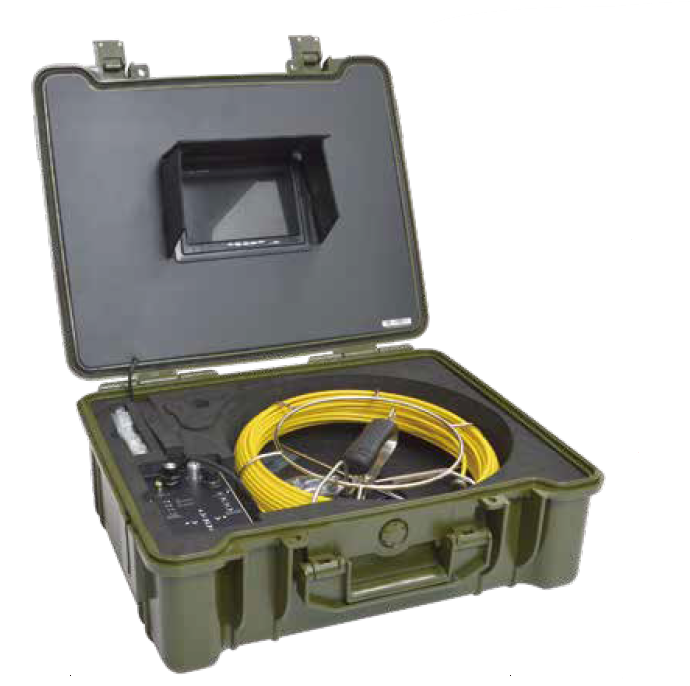

パイプカメラ　CARPSCA21

型式	商品コード	備考
CARPSCA21	R6D 20023 001

●先端径Φ23mm、長さ20ｍのパイプカメラです。

●カメラヘッドとケーブルは水中形防水構造となっています。（IP68/水深10ｍまで）

●作業記録はSDカード・カードリーダーにて、静止画・録画の保存が可能です。

●オートレベリング機能を搭載しているため、カメラが回転しても、映像は常に水平を維持することができます。

●ベアリング入りホイールで、スムーズに出し入れが可能です。

●配管内を移動するカメラの手助けをする、2種類のアタッチメントが付属しています。

商品コード	R6D 20023 001
名称	パイプカメラ
メーカー	サンコー
型式	CARPSCA21
カメラ先端径	Φ23
ケーブル	20ｍ（ケーブル径5.0Φ）
ピントが合う距離	20mm（パンフォーカス）
視野角	120度
適用配管径	Φ25～120ｍｍ
動作温度/湿度	10～50℃/30～90％RH
光源	白色LED12灯
防水性	IP68　10ｍ防水（カメラおよびケーブル部）
表示部	7インチカラーディスプレイ
電源	モニター部(本体ケース)：AC100　50～60Hz(入力)/DC12V　1,000mA(出力) ケーブル部：DC12V(本体ケースより供給)
連続駆動時間	5時間
充電時間	5時間
解像度	静止画：720×576/動画：720×576　30fps/15fps
対応SDカード	SDカードまたはUSBフラッシュメモリ(32GB)
寸法(W×H×D)	500×430×180mm
質量	10.2kg

Q.工業用内視鏡とパイプカメラの違いは？

◤工業用内視鏡の特徴◢

カメラヘッド…φ5.5mm～φ17mmと細い

ケーブル長……1～10ｍまでと短い

◤パイプカメラの特徴◢

カメラヘッド…φ23mm～φ50mmと大きい

ケーブル長……15～40ｍまでと長い

Q.カメラ先端にLEDライトは付いてますか？

A．はい。全型式ついています!（明るさも調整可能）
　暗所※でも明るい映像の確認と記録が可能です。

※広い管の場合、全体を明るくすることはできません。カメラ周辺を明るく照らします。

Q.エルボ管（曲管）に対応していますか？

A.全型式、対応しています。※複数は非対応

型式	AS340B	CARPSCA21	GLS-V2830	GLS-3030	VIS500	HS3040	TRS3040B	CARPSCA51
適応配管径	φ40mm～	φ25mm～	φ40mm～	φ40mm～	φ40mm～	φ50mm～	φ50mm～	φ50mm～

Q.防水ですか？

A.全型式、カメラヘッド・ケーブルは防水、モニター部は非防水です。

型式	AS340B	CARPSCA21	GLS-V2830	GLS-3030	VIS500	HS3040	TRS3040B	CARPSCA51
IP等級	IP68 水深10mまで	IP68 水深10mまで	IP68 水深30mまで	IP68 水深30mまで	IP67 水深1mまで	IP68 水深10mまで	IP68 水深10mまで	IP68 水深10mまで

Q.カメラは動きますか？

A.TA417XG(R6D30140001)とVIS500(R6D30140002)の2機種のみ
カメラ可動式となっており、　カメラヘッド部がぐるぐると回ります。(縦回転180°、横回転360°)
それ以外のパイプカメラのカメラヘッド部は動きません。

Q.電源とれない場所でも使えますか？

A.全型式、付属のバッテリーにて給電可能です。

型式	AS340B	CARPSCA21	GLS-V2830	GLS-3030	VIS500	HS3040	TRS3040B	CARPSCA51
使用時間※	約1時間	約5時間	約2時間	約2時間	約6時間	約5時間	約5時間	約5時間
