コンクリート充填検知システム ジューテンダー2 CIFD-4

コンクリート充填検知システム ジューテンダー2 CIFD-4



 RSD16100_CIFD-4_egweb

型式 商品コード
ジューテンダー2 CIFD4 RSD 16100 001



特徴

●振動デバイスによりコンクリートの充填確認と締固め程度の両方同時に検知できます。

●校正用のセンサや校正コンクリートが必要なく、一つの振動デバイスで空気、不完全な状態(水)、コンクリートの識別が可能です。

●販売品の振動デバイスは小型・薄型なため、狭い隙間の充填検知が可能です。

●充填状況はリアルタイムで液晶画面の色の違いで判りやすく表示し、打ち上がり時間等の記録も可能です。

●振動デバイスのケーブルは延長可能(約50m)なため、高所や離れた場所でも検知可能です。

●振動検知は予め設定された強さと時間を超えて検知されると画面に、青丸にて表示します。

 振動検知後、充填状況が変化(コンクリートから空気や不完全な充填状況に変化)すると青丸表示は解除されます。

概要

●土木建築現場でのコンクリート打設時に型枠内へのコンクリートの充填状態+締固めの確認ができます。

●本体・ターミナルボックス・振動デバイスの3ユニットから構成されます。

●あらかじめコンクリート充填の確認が必要な場所に振動デバイスを取り付け、本体に接続することで、コンクリートの充填状態をリアルタイムに確認できます。

●本体に内臓されたソフトウェア(判定アルゴリズム)により、コンクリート充填部の状態および、打ち上がり時間等を把握できます。

システム構成品

RSD16100_CIFD-4_system



用途

●目視が困難な箇所へ打設されたコンクリートの充填確認に。

●鉄筋や鋼材が過密に設置された構造物に打設されたコンクリートの充填確認に。

●高流動コンクリートの流動状況確認に。

●CFTダイヤフラム下面やプレカラム等へのコンクリートの充填確認に。

●高密度配筋や目視が困難な箇所の充填状況の確認に。

●トンネル裏込めでのエアーモルタルの充填管理に。

●PC橋梁シース管のグラウト充填管理に。



▲このページのTOPへ

本体各部名称

RSD16100_CIFD-4_meisyo



使用方法

①鉄筋などにしっかりと固定しながら

 設置していきます。



②振動デバイスのケーブルをターミナルに

接続します。ケーブルに先行表示を付ける

と間違いがなくなります。

RSD16000_CIFD-3_rei1 RSD16000_CIFD-3_rei2

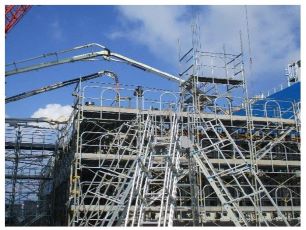

③ジューテンダーの計測準備は完了になります。  ④コンクリート打設を開始します。
 RSD16000_CIFD-3_rei3  RSD16000_CIFD-3_rei4


⑤デバイスがコンクリートの打設前で

空気中にある状態です。赤色表示になります。

 ⑥2・3chが充填前、4・5chが充填完了

 (赤・黄・緑が点灯)6chが締固め完了

 RSD16000_CIFD-3_rei5  RSD16000_CIFD-3_rei6


⑦全て充填、締固め完了 赤:空気 黄:水など

 (不完全な状態) 緑:コンクリート

 青:締固め時間を表示


 RSD16000_CIFD-3_rei7



 表示画面例

RSD16100_CIFD-4_rei3

RSD16100_CIFD-4_rei6

RSD16100_CIFD-4_rei7



付属品

・ターミナルボックス

・ターミナルボックス接続ケーブル5m

・電源ケーブル5m

・液晶画面保護板

・パソコン接続ケーブル1.5m

・USBシリアルケーブル1m

・ベルト

・収納ケース

・CDソフト(ソフトウェア)

・CDドライブ(USBドライバ)

・取扱説明書

・USBシリアルケーブル取扱説明書

・弊社検査成績書

・メーカー検査成績書





販売品

※1個~ご注文ください。

・振動デバイス(5m) 商品コード:RSD0000000000001

・振動デバイス(20m) 商品コード:RSD0000000000002

・延長ケーブル(200m) 商品コード:RSD0000000000003







仕様

商品コード RSD 16100 001
名称 ジューテンダー2
メーカー 曙ブレーキ工業
型式 CIFD-4
検知方法  振動デバイスによる周波数特性検出方式
識別能力 空気、不完全な状態(水)、コンクリート
締固め振動検知範囲 4.8~150m/s²
測定チャンネル 16ch
表示 LCDモニタによるカラー表示
計測時間 1chあたり約0.5秒で計測
日付機能 内蔵時計による 年/月/日/時/分/秒
記録イベント数 約400
出力データ形式 テキスト形式
電源 AC90V~110V(内部データはバックアップ電池内蔵)
PCとの接続 シリアルポート D-sub(9ピン)
使用温度範囲 0~40℃
使用湿度範囲 5~85%(結露なきこと)

外形寸法

(W×D×H)

本体 280×110×200mm(突起物を除く)
ターミナルボックス 240×60×140mm(突起物を除く)
質量 本体 2.8kg
ターミナルボックス  1kg
