レイアウトツール自動墨出しシステム PLT300



型式 商品コード 備考
PLT300 R1D 0010L 001

※申込書の提出が必要な商品です。

特徴

●ワンマン操作で現場のポイントを墨出しできます。

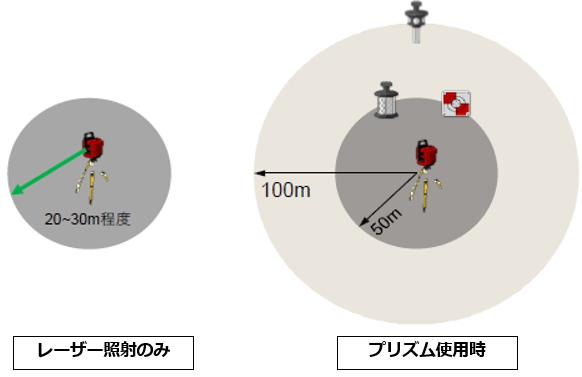

●レーザー照射での墨出しが行えます。



●プリズムを使った自動追尾での墨出しが行えます。



●専用タブレットで簡単操作できます。(図面の持ち出し不要です)



●自動チルト矯正のため、手動でのレベル出しは不要です。



●図面の入出力は「DWG」「DXF」に対応



●自動配置によるセッティングで設置の準備も簡単に行えます。

・基準点確認後、専用のプリズムプレートを使用し、位置情報を記憶させることで、2回目以降の手間を大幅に短縮します。

 1回目:設置→各基準点プリズムで確認
 2回目以降:設置後自動で位置確認



●見やすいグリーンレーザーポイントです。



●マーキング用ハンドスタンプで楽々隅出し



●屋内外の床や壁、天井の墨出しも可能です。

・レーザーが届かない、トランシットでも覗けないような個所も精度の高い位置出し、実測が可能です。

・立面はXZ、もしくはYZ平面座標として表現します。
 出し方は床、天井と概ね同じです。



●基準点からの高さ測定ができます。



●基準点からのスロープ測定ができます。

概要

●図面情報を現場に落とし込めます。

図面データと現場位置情報(基準点)から図面上の任意の点を現場にレーザー/プリズムで示すことができます。



●現場情報を図面に反映できます。

通常の測量(測距、高さ、勾配の測定)や測距した点群データを取り込み図面にすることが可能です。



用途

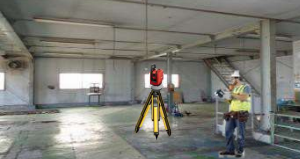

●現場での墨出し作業に。

使用例

↑床スロープの高さ確認

↑床スラブレベルの高さ確認

↑軌道レールの高さ確認



組合せ品

商品名 型式 商品コード 管理番号
ポイントレーザー付三脚 POA66/68 R4C LC108 001






付属品

・POA20 遠距離用プリズム ・ポールノブ(気泡管あり/なし) ・POA52 伸縮プリズムポール
・POA25 短距離用プリズム ・ヘットマーキング ・POA75 バイポット
・POL29 伸縮プリズムポール ・POA20用 プリズムポール ・PLT300 ツールケース
・POL26 ターゲットプレート×5 ・POAW50 伸縮プリズムポール ・POA600 ツールケース
・C4 充電器 ・USBメモリー ・POA127 バック
・B22 バッテリー×2 ・PLC600 タブレット ・弊社検査成績書
・POA37 気泡管ジョイント ・POA135 タブレットホルダ
・POAW46 ポンチ ・PUA36 三脚

仕様

商品コード R1D 0010L 001
名称 レイアウトツール自動墨出しシステム
メーカー ヒルティ
型式 PLT300
測定項目 距離
シングル測定精度 3mm@50m
測定範囲 1.5~100m
動作範囲(アングル) HZ:360° V:225°
操作温度範囲 ー20~50℃
コミュニケーションタイプ WiFi802.11a/b/g
ガイドライト 赤/グリーン一体化
カメラ 5倍光学ズーム
10ftsビデオ伝送
ターゲット距離 100m
保護等級 IP55
バッテリー/使用時間 B22 2.6/5時間
自動傾斜補正 ±5
レーザー ClassⅡグリーン
質量 5.3kg





資料

商品コード R1D 0010L 001
取扱説明書
付属品一覧
ペラチラシ
通信カタログ  準備中
メーカーカタログ

▲このページのTOPへ

FAQ

現在FAQは登録されていません。

この商品に関するお問合せ先

通信計測部 TEL:03-6666-2329/FAX:03-6666-2536
