自動給水制御装置

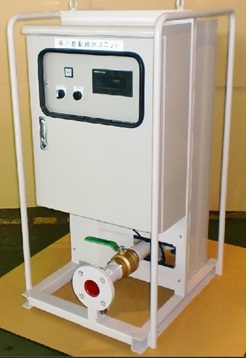

 jidoukyuusuiseigyosouti_picture

特徴

●出力11kW以下、締切圧力1.0MPa未満(締切揚程100m未満)、200Vのポンプを使用用途に応じて選定することが可能です。

●各種水源に対応が可能なため、地下水や河川水を使用しての工事用仮設給水装置やコンクリートダム、山岳トンネル等の大型土木工事向け給水設備にも使用が可能です。

●多段式のポンプと比べ、砂分によるトラブルにも強く、ポンプの交換が可能で故障時の現場への影響を最小限にします。

●圧力に応じて、ポンプがON/OFFし、無駄な電力を使わないので省エネです。

●フロースイッチ(20L/min)を併用しているので、圧力変動の少ない給水が可能です。

●その他使用用途として

・解体現場の粉塵対策散水用

・建築現場の工事用給水

・工場/プラント設備の仮設給水

・現場の洗車設備

・イベントなどの仮設給水

・清水が確保できない現場での給水

etc.

▲このページのTOPへ

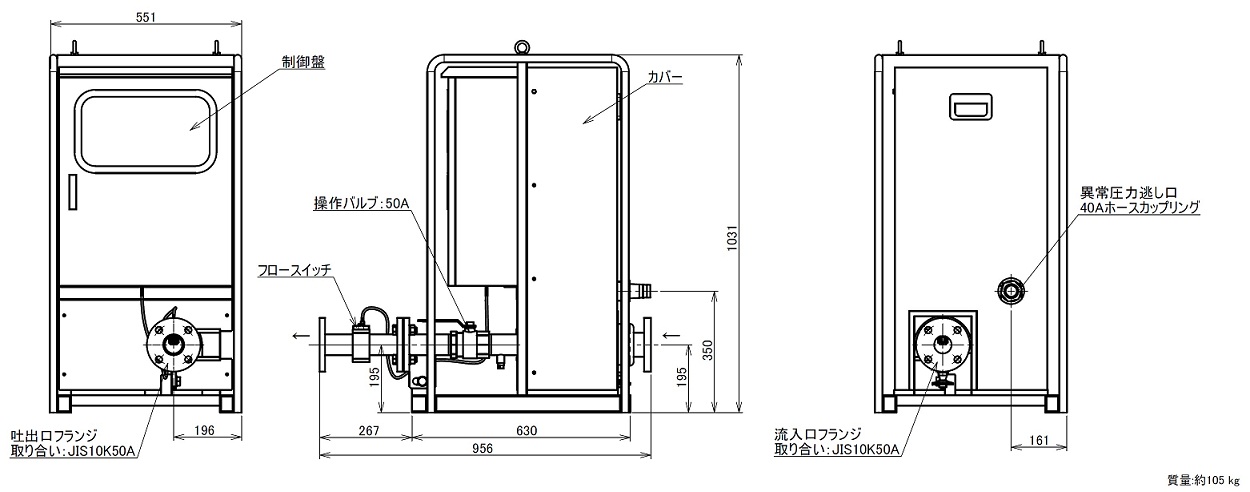

外形図

jidoukyuusuiseigyosouti_gaikeizu

▲このページのTOPへ

設置例

jidoukyuusuiseigyosouti_settirei

水中ポンプ及び水タンクは本装置に含まれておりません。現場条件に合わせて必要な水中ポンプと水タンクを選定いたします。



水中ポンプとの組合せ例

商品コード 形式

電圧

(V)

出力

(kW)

全揚程

(m)

吐出量

(m3/min)

最高揚程

(m)

運転開始圧力

(MPa)

運転停止圧力

(MPa)

停止水量

(L/min)

 CL1 11022 U-2153AW 200 11 65 0.5 85 0.17 0.75 約20
 CL1 05522 U-282AW 200 5.5 45 0.3 60 0.12 0.53 約20
※CA5 11042 UCF-2154 200 11 35 1 48 0.09 0.42 約20
※CA5 07542 UCF-2104 200 7.5 27 1 41 0.08 0.36 約20



※これらのポンプについては、口径3Bのタイプのみ対応しております。



▲このページのTOPへ

仕様

商品コード TB5 11022
メーカー 桜川ポンプ製作所
型式 R-114
本体 出力   (kW) 1
吸込口  (mm) 50
吐出口  (mm) 50
適応ポンプ 出力   (kW) ~11
締切圧力 (MPa)

1.0未満

(締切揚程100m未満)

電源   (V) 200





▲このページのTOPへ

資料

商品コード TB5 11022
寸法・外形図
EGカタログ

■資料を保存する場合はアイコンを右クリックし「対象をファイルに保存」を選択してください。

▲このページのTOPへ

FAQ

現在FAQは登録されていません。

この商品に関するお問合せ先

環境部 TEL:03-6666-2329 / FAX:03-6666-2536
