フィルタープレス

特徴

●脱水効果に優れ、脱水処理時間を大幅に短縮

●排水されるスラッジは安定した含有率を確保(平均20%~30%)

●自動運転によりプレスセット、ろ過、ケーキ取出しの全工程が連続的に行われます。(AF-200を除く)

▲このページのTOPへ


外形図

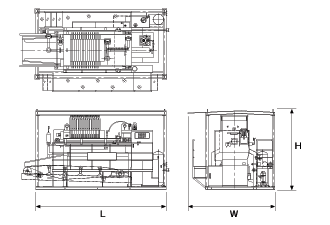

外形図(日本エンバイロ)

外形図(二本鉄工)


仕様

商品コード TA2 0150A 001 TA2 0200M 001 TA2 0300A 001/TA2 0300M 001 TA2 1100A 001
呼称(濾過容積)(L) 150 200 300 1,100
濾過面積(m2 8.2 17 18 72
濾過板枚数(枚)  10 20 15 35
メーカー 二本鉄工 日本エンバイロ 二本鉄工 二本鉄工
口径 原水 (吋) 2 2 2
(mm) 50 50 50
放流 (吋) 4 2 3 3
(mm) 100 50 80 80
エアー
ブロー
(吋) 1 3 3
(mm) 25 80 80
出力(kW) 7.85 6 20 24.45
打込ポンプ(kw) 5.5 1.5 11 11
電圧(V) 200 200 200 200
スラリー槽(m3 1.1
全長L(mm)  3,620 2,865 4,850 5,500
全幅W(mm) 2,540 2,540 2,300 2,350
全高H(mm) 2,750 2,360 2,650 2,750
乾燥質量(kg) 4,900 2,100 7,100 16,500
運転質量(kg) 5,200 4,000 7,700 18,700
代表機種 AF-150 AF-200 AF-300 AF-1100

▲このページのTOPへ


資料

商品コード TA2 0150A 001 TA2 0200M 001 TA2 0300A 001/TA2 0300M 001 TA2 1100A 001
代表機種 AF-150 AF-200 AF-300 AF-1100
取扱説明書
寸法・外形図
EGカタログ

■資料を保存する場合はアイコンを右クリックし「対象をファイルに保存」を選択してください。

▲このページのTOPへ

FAQ

現在FAQは登録されていません。


この商品に関するお問合せ先

土木部 TEL:03-6666-2476 / FAX:03-6666-2752
