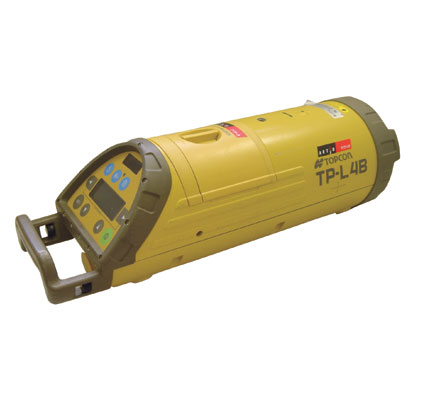

パイプレーザー TP-L4B

パイプレーザー TP-L4B

型式 商品コード
TP-L4B R1H 11540 001

特徴

●設定する勾配に対し±10%の範囲で本機の傾きを補正し自動整準及び勾配設定を行う完全自動整準機構搭載。

●水深5mに24時間放置しても耐えうる防水性を実現(保護等級7以上、防浸形)。

●勾配設定キーにより−150‰から+400‰までの範囲で0.01‰単位の設定が可能(1‰=0.1%、千分率)。

●本体またはリモコンの操作によりレーザービームを左右方向に±15%(距離30mで左右に9m)移動可能。

用途

主な用途としては下水道埋設工事等の下水管の中で任意の勾配を付けたレーザーを管芯に発振し、反対側に設置したターゲットの中心で受けながら、管を直線状に敷設させる為に使用します。パイプを埋設する位置、方向及び勾配を決定する基準としての丁張・水糸張作業が不要になり、作業効率が大幅にアップします。

使用例



付属品

・ターゲットプレート ・ターゲット

※ターゲットにセットして使います。

・セルフセンタリング脚   ・リモートコントローラ

パイプ径に合わせて4本の脚を交換することにより150、200、250、300mm径のパイプの中心に自動的に設置できます。

ターゲット小は150、200、250mmの径に、ターゲット大は300mmの径に対応しています。



組合せ品

組合せ例

・マンホールキット組立例

・トリベットスタンドキット組立例

R4L20001001_photo

機種名 型式 商品コード
マンホールキット T-6型 R4L 00001 001

マンホール工事の際に使用します。

・マンホール0号人孔(内径750mm)

・マンホール1号人孔(内径900mm)

上記2種類のマンホールに対応しています。それ以外のマンホールの径には対応しておりません。



機種名 型式 商品コード
トリベットスタンドキット トリベット3型 R4L 00002 001

 パイプレーザー本機を上下に移動し、レーザービームの射出位置(高さ)を決めます。

高さ微調整機構付で、すばやく簡単に設置できます。

ハンドルはブラケットの機能を持っており、

パイプレーザー本機を取付けた状態で+400‰~-100‰の勾配を設置できます。

(50‰ごとの目盛付)

▲このページのTOPへ


仕様

商品コード R1H 11540 001
メーカー トプコン
型式 TP-L4B
レーザー発振 レーザー光源 LD(レーザーダイオード)
レーザー波長 633nm(赤)
対物出力 2mW(最大)
レーザークラス クラス3A
ビーム径 Φ12mm
勾配設定 勾配設定範囲 −15%〜+40%(−150‰〜+400‰)
最小勾配設定単位 0.001%(0.01‰)
勾配角度検出方法 アブソリュートエンコーダー
ラインコントロール ビームライン振り ±15%
自動整準範囲 勾配方向 ±10%
回転方向 約±4°
水平精度 ±10″
電源 乾電池使用時間 約48時間
温度範囲 使用温度範囲 −20℃〜+50℃
耐水性及び耐じん性 JIS C 0920保護等級IPX7(防浸形)に準拠
寸法 パイプ径 Φ125
全長L 374mm
質量 約3.8kg(BT-53Q含む)

▲このページのTOPへ


資料

商品コード R1H 11540 001
取扱説明書
簡易取扱説明書
付属品一覧
通信カタログ
メーカーカタログ

▲このページのTOPへ

FAQ

現在FAQは登録されていません。
