転倒ます型雨量計 OT-501 / 雨量警報データロガー

特徴

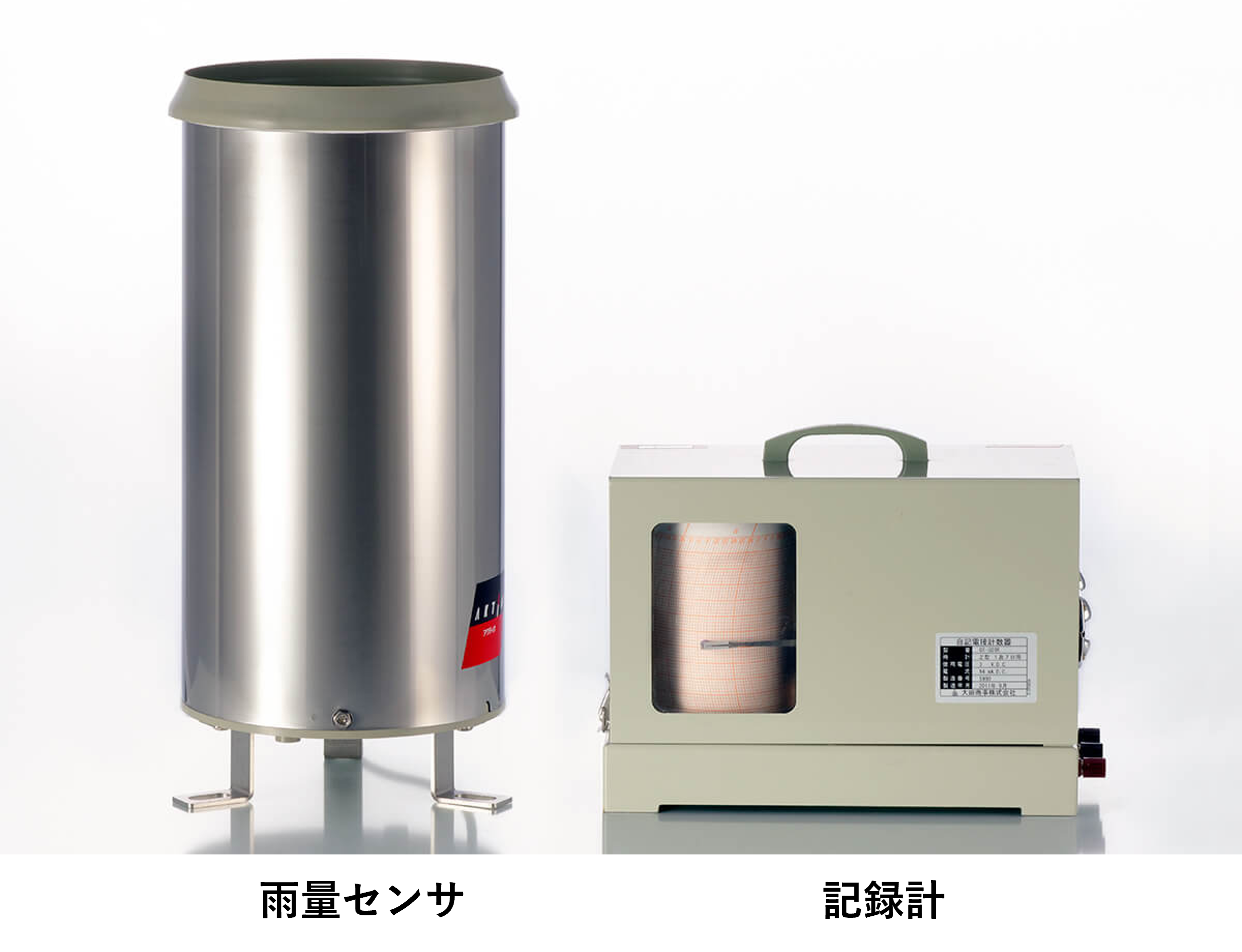

●転倒ます型雨量計センサーと自記電設計数器のセットです。
●転倒ます型雨量計センサーを屋外へ設置し、自記電設計数器を室内において測定します。
●時間雨量の測定による現場の地盤崩壊等の災害予知、現場状態管理に。

●オプション品の雨量警報データロガーとセンサーを組合わせて使用する場合、一定時間の雨量が設定値を超過した場合、回転灯警報機が動作します。

概要

口径200φの受水器で受けた雨水を三角状の枡で受け、0.5mm(1mm)ごとに枡が転倒します。
転倒ごとにパルス信号を発生させ、記録器(自記電接計数器)に伝え、伝書状(階段状)に記録させます。

記録紙の交換方法

①ペン寄せ棒を手前に動かし、ペンが同筒時計に触れない様にします。
②円筒時計の記録紙押さえ板を外します。
③円筒時計に記録紙をたるみのないように巻付けます。
④記録紙押さえ板を底板の穴に先端が出るまで差し込みます。

tentoumasu-ot-501_02

電池の交換方法

1.自記電設計数器

tentoumasu-ot-501_03

①本体のパチン錠を外して、蓋を開けます。
②電池は蓋の裏に逆様に付いているので、単1乾電池(2本)を交換します。

2.円筒型時計

tentoumasu-ot-501_04

①時間がずれるようになった場合、左写真図電池ボックスの蓋を開けて、単2乾電池(1本)を交換します。

付属品

・ろ過網 大

tentoumasu-ot-501_05

・ろ過網 小

tentoumasu-ot-501_06

・円筒時計
・受水器本体
・2芯ケーブル20m(本体へ付属)
・カートリッジペン×1本
・記録紙7日用×1枚

販売品

・記録紙 雨量計OT501用/7日
 商品コード:Q05U000000000001

・ペン 販売品/OT501用 (半年~1年程度もちますが、使用環境により異なります。)
 商品コード:Q05U000000000004

▲このページのTOPへ

組合せ品

機種名 型式 商品コード
雨量警報 データロガー RF-3/RF-00P1 R81 00003 001

付属品

・データロガー盤(本体)・回転灯警報機ケーブル10m付 ・電源ケーブル10m

 組合わせ使用例

R8100003_kumiawaserei

<機器概要>

・本商品は、転倒ます型雨量計センサーに接続して雨量の記録・監視を行うことができる データロガー「アメンボ」と警報出力ユニットを組入れた防水仕様のケースと回転灯警報機をセットにした雨量警報システムです。

・屋外に設置し、雨量計の自記電接計数器の代わりに、雨量の計測を記録することが可能です(データの取込はオプション対応となります)。

・組合せ使用例の場合、一定時間の雨量が設定値を超過した場合、回転灯警報機が動作します。

・さらに遠隔計測監視システムを利用すると、メールで警報のお知らせができます。



仕様

商品コード R2R 00005 003
呼称 転倒ます型雨量計/自記電接計数器
メーカー 大田商事
型式 OT-501
転倒ます型
雨量計センサー
気象庁型式証明 第09574号
受水口径φ 200mm±0.6
感度 一転倒雨量0.5mm
出力信号 降雨0.5mmごとに1接点パルス(無電圧)
接点容量 最大使用電流1A DC 最大使用電圧250V DC 最大使用容量15W
接点時間 0.1秒以上
測定範囲 50mm繰り返し
測定誤差 雨量20mmまで0.5mm以内、20mm超過時3%以内
受感部 ポリカーボ樹脂、メッキなし
スイッチ リードスイッチ(接点時間0.1~0.2秒)
検定 気象庁検定
連続使用時間 約1年間
表面仕上 SUS地色 無光沢
付属ケーブル 0.75mm2×2C VCTF 20m
寸法 外径φ 222mm
全高H 450mm±5mm
質量 約2.2kg
自記電接計数器 測定範囲 0~100パルス 反復記録1パルス記録最小目盛りの1/2
電源 単1アルカリ乾電池×2本 または外部電源DC3V~150mA以下
ケーブル距離 センサー~本計器間の信号ケーブルに流れる電源をDC3V 100mAに
保てば最大約1kmまで延長可能
記録ペン カートリッジペン7日記録で約半年
時計 クォーツ時計 1日/7日
時間精度 ①1日用:1日につき±4分以内
②7日用:7日につき±35分以内
記録用紙記号 ①1日用:Cat. №CR-1
②7日用:B002-KC
記録紙用紙目盛 記録:50分割目盛り(記録ペン:1カウント毎、半目盛り移動)
①1日用:1目盛り/10分
②7日用:1目盛り/1時間
記録紙送り速度 ①1回転1日用の周速度:12mm/時
②1回転7日用の周速度:43.5mm/日
円筒時計電源 DC1.5V 単2アルカリ乾電池×1本 動作電源範囲 2.5~3.4V消費電流
連続使用時間 約6ヶ月(1日用)、約9ヶ月(7日用)
寸法 全幅W 296mm±2(突起部含まない)
奥行D 141mm
全高H 233mm
質量 約4kg

▲このページのTOPへ



資料

商品コード R2R 00005 003 R81 00003 001
付属品一覧
取扱説明書
通信カタログ 次号掲載
ペラカタログ
