振動計 VM-53A



型式 商品コード
VM-53A R2E 11080 002



特徴

●2種類のバックライト付き液晶画面を持ち、大型のメイン液晶で瞬時値を、サブ液晶にはレベル-タイム,バーグラフ、メニュー画面などを多彩に表示しています。

●メモリーカードに3方向の瞬時値を連続記録可能です。

●最大値、時間率レベル、パワー平均の演算結果を内部メモリまたはCFカードに連続ストアに搭載しています。

付属品

・ピックアップセンサー

・ACアダプター

・レコーダ接続ケーブル

・CFカード

・本体ケース

・取扱説明書

組合せ品

機種名 メーカー 型式 商品コード
レベルレコーダー リオン LR-07 R2F 10100 003
環境表示器 鶴賀電機 3019 RT1 00003 001
測定器収納BOX 城山電機 NV-BOX R5M 11200 001
測定器収納BOX 城山電機 NV-BOX2 R5M 11200 002



機種名 型式 商品コード
計測ソフトウェア AS-60VM R5N 00001 001

・オートストアデータをコンピュータで管理することが可能です。

・読み込んだ測定データのTime-Levelグラフの表示や複数チャンネルの同時表示・グラフの

重ね書き、各種演算、帳票の作成が可能です。



販売品

・CFカードリーダー(USB)
商品コード:R2B1113000000001

・記録紙/LR-07用
商品コード:R2F0000000000003
・ペン/LR-07用
商品コード:R2F0000000000002

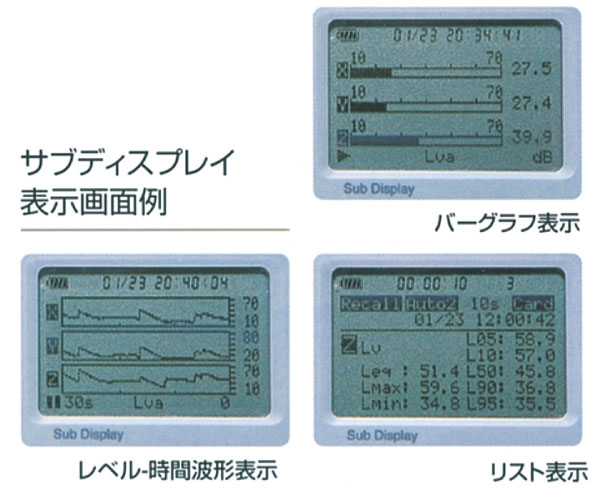

画面例

レベルレコーダーとの接続方法

レコーダー接続ケーブルを“Z”端子に接続する。

“Z”端子に接続したケーブルをレベルレコーダーに接続する。

測定中は必ずレベルレコーダーの本体カバーを取り付けて下さい。
誤作動の原因になります。

▲このページのTOPへ


仕様

商品コード R2E 11080 002
呼称 振動レベル計
メーカー リオン
型式 VM-53A
測定機能 振動レベル(Lv)、振動加速度レベル(Lva)、
振動レベルまたは振動加速度レベルの最大値ホールド
演算測定 ・振動レベルまたは振動加速度レベルのパワー平均(LveqまたはLvaeq)
・振動レベルまたは振動加速度レベルの時間率レベル
(L5、L10、L50、L90、L95)
・振動レベルまたは振動加速度レベルの最大値(Lmax)、
最小値(Lmin)測定機能について、任意の1方向または3方向の演算が可能
測定周波数範囲 振動レベル:1〜80Hz、振動加速度レベル:1〜80Hz
測定レベル範囲 振動レベル Lv-Z 25〜120dB、Lv-X/Y 30〜120dB
振動加速度レベル Lva30〜120dB(0dB=10-5m/s2)
周波数補正 鉛直振動特性(計量法及びJISによる)、水平振動特性(JISによる)、
FLAT特性(JISによる)
レベルレンジ 10dBステップ6レンジ切替、3方向独立
10〜70、20〜80、30〜90、40〜100、50〜110、60〜120dB
測定時間 設定された測定時間で演算測定が可能
(500秒、10秒、1分、5分、10分、15分、30分、
1時間、4時間、8時間、24時間,マニュアル〔最大199時間59分59秒〕)
メモリーカード機能 メモリーカード(コンパクトフラッシュTM、以降CFカード)への
データ保存が可能
オプションソフトによる拡張機能がCFカードにより対応
ストア機能 マニュアル/オートストア1/オートストア2の3種類
電源 単2形乾電池×4本、ACアダプタ(NC-34)
電池寿命 アルカリ乾電池:最大約35時間 マンガン乾電池:最大約12時間
使用温度範囲 −10〜50℃、90%RH以下
振動ピックアップ 3方向振動ピックアップ:PV-83C
寸法 全幅W 200mm
奥行D 175mm
全高H 56mm
質量 約1kg(電池含む)

▲このページのTOPへ


資料

商品コード R2E 11080 002
取扱説明書
簡易取扱説明書
付属品一覧
通信カタログ
メーカーカタログ

▲このページのTOPへ

FAQ

騒音計・振動計のデータ保存について
騒音計・振動計でデータのとれるものはありますか?

はい。



騒音計はNL-42EX(SDカード)、NL-21(CFカード)、振動計はVM-53A(CFカード)でデータを記録メディアに保存することができます(メモリーカードは付属品です)。



パソコンへデータ取込をする場合は、別途販売にてPCへ取込するためのカードリーダーと専用簡易日報ソフトをご用意しております(WinXP/7/8,32bit対応)。

センサーケーブルについて

振動計のセンサーケーブルは元々何メートル仕様ですか?
ケーブルの延長はできますか?

レンタル品の振動計に付属しているケーブルは3Mです。



センサーケーブルの延長は可能です。(メーカー取寄せ・販売品)

ケーブル長は 10M、30M、50M、100M よりお選びください。

(※30Mからリール式となります。)
