引張荷重確認試験機 アンカーテスター DPG100

DPG 100R3400100003_siyourei

型式 商品コード
 DPG100  R34 00100 003

特徴

  • ●手軽にアンカー設計強度の確認試験

取付、操作ともに簡単に引抜試験を行えます。アンカー施工者・設計事務所・建設作業者・施主の方々にとって手軽な試験で大きな安心を得られる小型試験機です。最大測定荷重は100kN(10,000kgf)です。

●非破壊にて耐力確認できるので保守点検に最適です。

  • ●コンパクト収納・簡単に持ち運び
  •   機材一式がケースに収納され、軽量で持ち運びにも便利です。

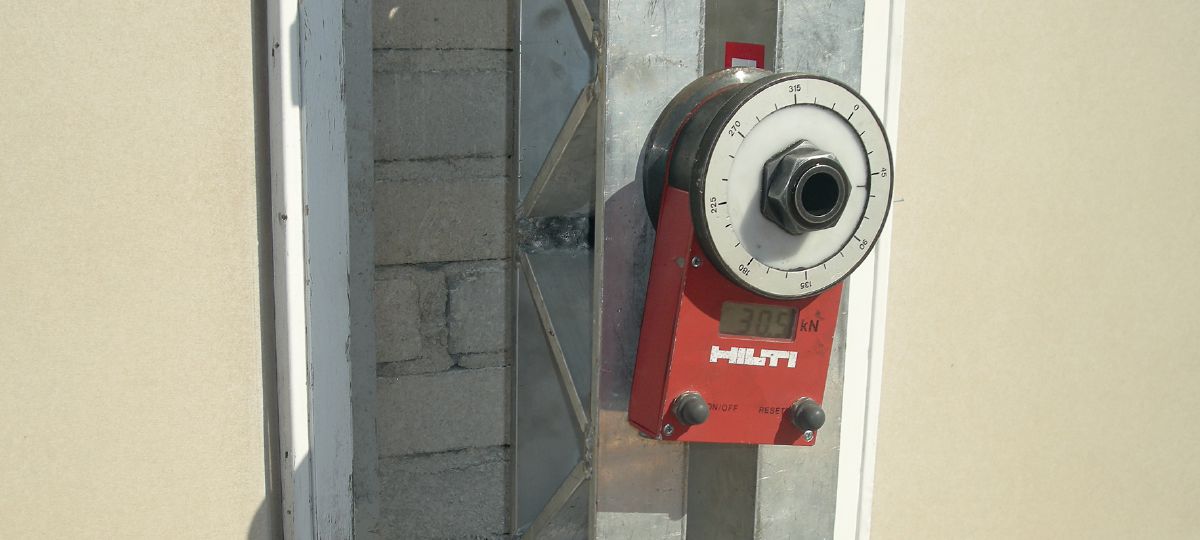

  • ●小型・軽量なので、高所作業や天井・壁・床面の検査が1人でできます。
  •
  • ●デジタルで測定値が表示されるので、読取も簡単です。
  •
  • ●常に一定の精度の高い測定結果が得られます。
  •
  • ●アンカーの変位の簡易測定も同時に可能です。
  •

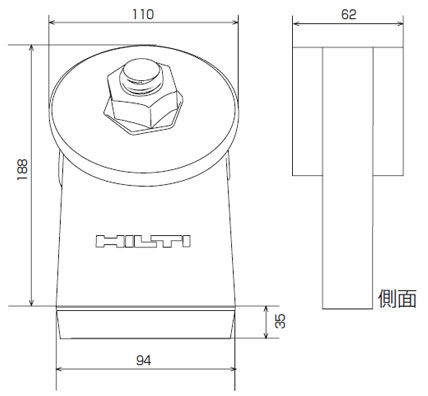

寸法図 及び 各部名称

●寸法図 ●各部名称
sunpo meisyo 1.ON/OFFスイッチ
2.リセットボタン
3.アダプターナット
4.回転角指示盤
5.分度器付回転リング
6.荷重デジタル表示  kN(100kgf)
7.電池カバー、銘板



▲このページのTOPへ



測定手順

1.アンカーがめねじの場合は、適合する全ねじボルトをねじ込みます。              2.DPG100本体をアンカーボルトに対して中心に来る様にセットします。                    3.ON/OFFスイッチ(本体左)を押して、電源を入れます。最初はデジタル表示が激しく変化し、すぐに静止します。(0表示にはなりません) 4.リセットボタン(本体右)を長押してデジタル表示を0又は0.1にします。
※ねじ込みは確実に行ってください。ねじ込みが不十分ですとボルト等のねじ山が損傷して事故や怪我を招く恐れがあります。    dpg100_tejyun_0002 dpg100_tejyun_0003 dpg100_tejyun_0004

5.アダプターナットを軽く手で締付けて、アンカーに 0.3~0.5kNの予荷重をかけます。          <任意項目>アンカーの変位を測定するなら回転リングを回して分度器の0を回転角指示盤の基線に合わせます。 6.レンチを使ってアダプターナットを検査荷重に達するまで締付けます。            7.目視で最大数値を確認し、母材にひび等がないことを確認して終了です。
   回転角指示盤はアンカーの回転角度を示しますが、正確な変位量の測定ができません。(変位は目安程度です) ※検査荷重に達する以前にアンカーが弛み始めた時(取付不良またはアンカー抜け)は、レンチを通してはっきりと感じ取る事が出来ます。
dpg100_tejyun_0005    dpg100_tejyun_0007

付属品

①収納ケース×1 (本体・②~⑨入)
② アダプターナット M6,M8,M10,M12,M16,M20×各1    R3400100003_fuzoku
③ ナット                M24×1
④ 全ねじボルト       M6,M8,M10×各3,
⑤ 全ねじボルト         M12,M16,M20,M24×各1
⑥ スペーサー,中間スペーサー×各1
⑦ リングレンチ(32×36)×1
⑧ 取扱説明書×1
⑨ 弊社検査成績書×1   ⑩9V予備乾電池×1



▲このページのTOPへ

販売品

・アダプターナット(M22、W3/8、W1/2、W5/8、W3/4、W7/8)

・校正証明書コピー

仕様

商品コード R34 00100 003
型式 DPG100
メーカー HILTI
測定範囲  0~100kN(0~10,000kgf)
測定対象アンカーサイズ  M6・M8・M10・M12・M16・M20・M24
ナット幅  36mm
測定誤差  ±1.0kN(±100kgf)
傾斜補正範囲  2.5度
電源電圧  9V乾電池(006P)
電源電流  7mA
連続使用時間  実働50時間
適正使用温度  -5℃~+60℃
寸法        全幅W 110mm
奥行D  190mm
全高H  62mm
本体質量  3kg
標準セット質量 10kg

▲このページのTOPへ

資料

商品コード R34 00100 003
取扱説明書
付属品一覧表
ペラカタログ
通信カタログ 次回掲載
メーカーカタログ

■資料を保存する場合はアイコンを右クリックし「対象をファイルに保存」を選択してください。
